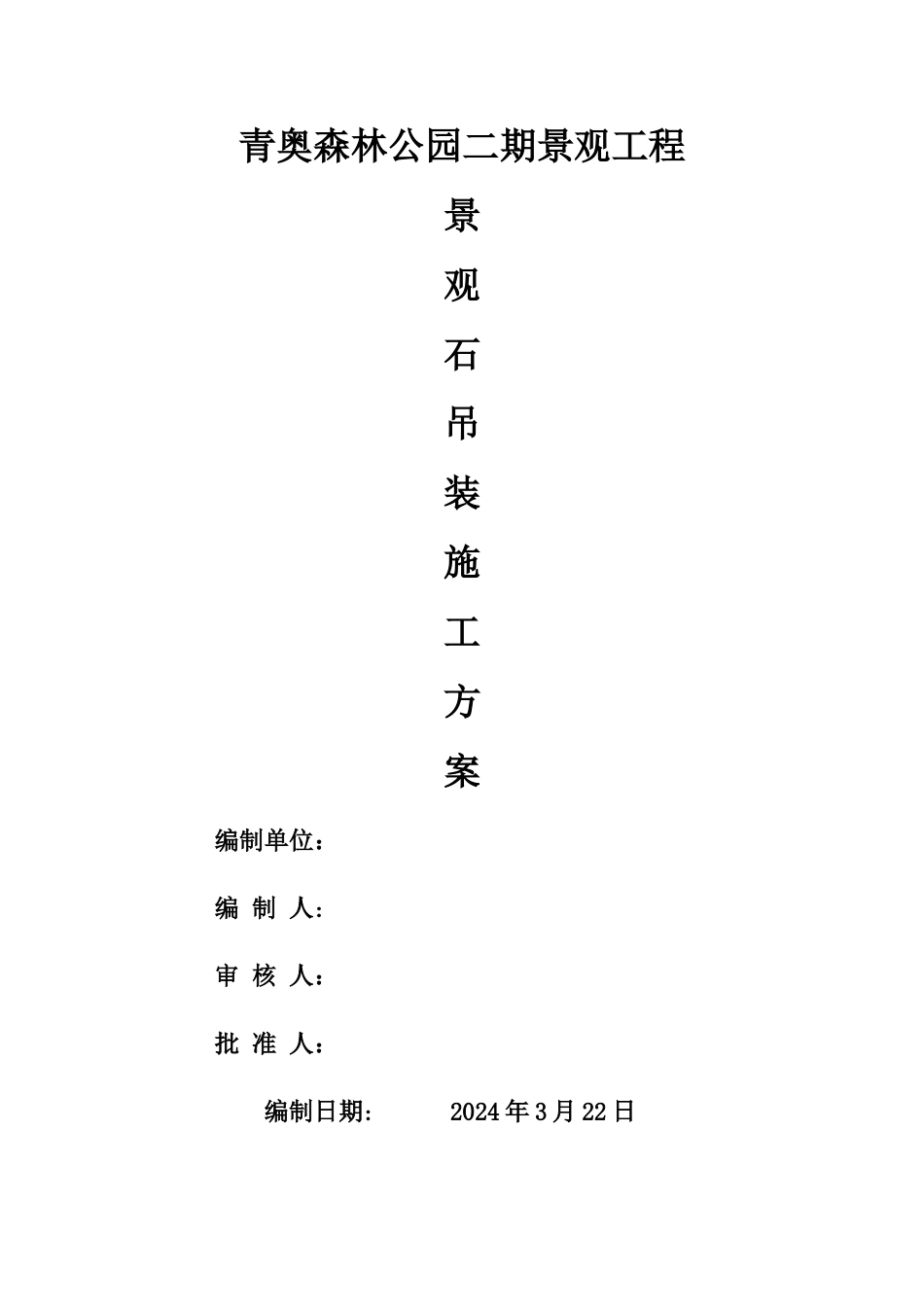

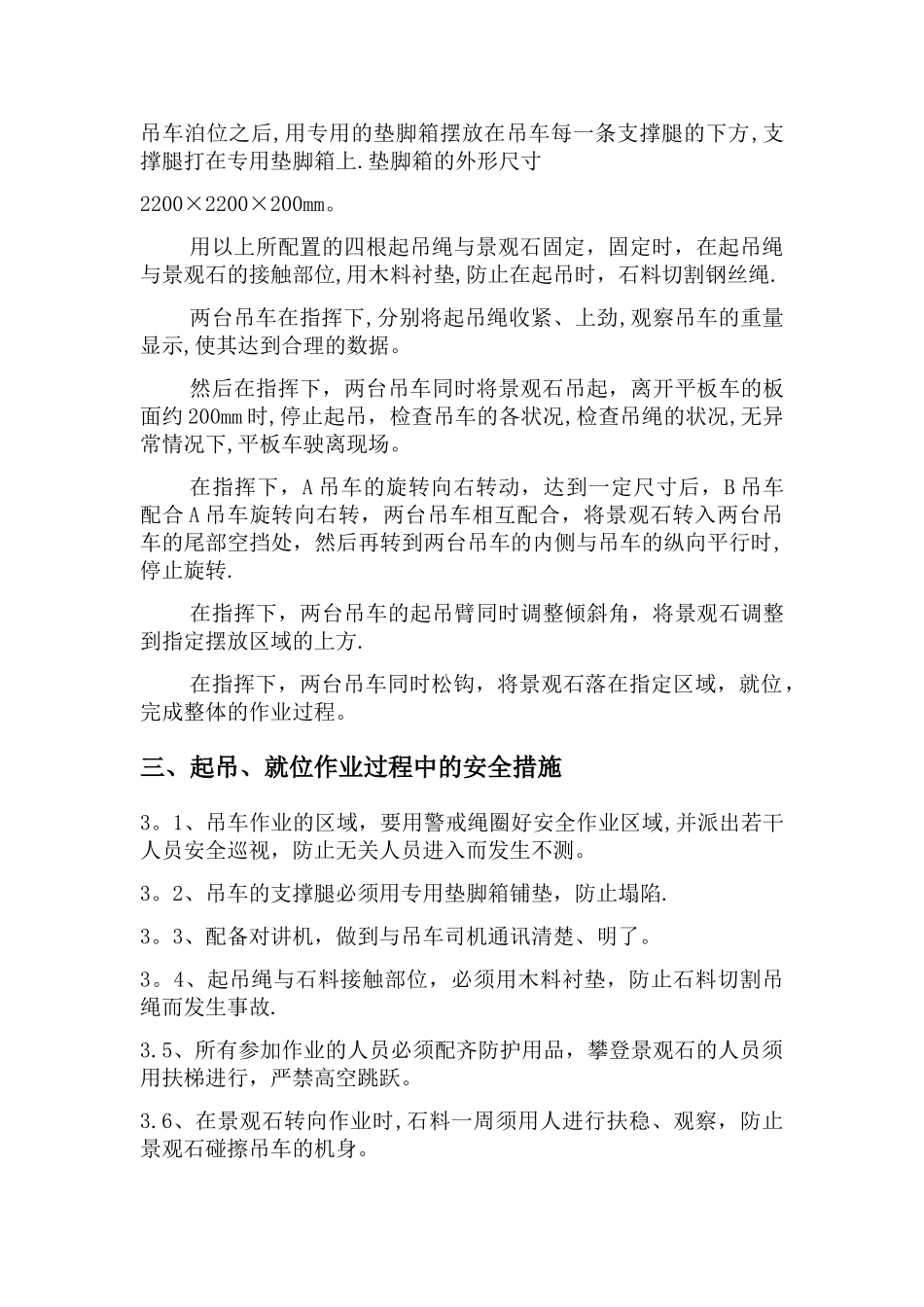

青奥森林公园二期景观工程景观石吊装施工方案 编制单位: 编 制 人: 审 核 人: 批 准 人: 编制日期: 2024 年 3 月 22 日一、概况本工程位于南京市建邺区江心洲青奥森林公园一期旁,工程内容包括:园路、河道、景石、绿化等,工程河道水面约 20000 平方,挖方量约 62000 立方,景石重约 35 吨,长 5。5 米、宽 2 米、高 1 米。二、具体的作业方法2.1、现场测绘吊车应泊位在摆放景观石位置的旁边,考虑到景观石的脆性以及起吊钢丝绳的布局合理,不发生起吊过程中有可能的断裂问题,应选用两台吊车进行抬吊作业为宜.测绘后,吊车的最大作业半径 12 米。2。2、吊车的选用与配置根据所测绘的最大工作半径:12 米,又根据景观石的重量约 35吨,查阅相关吊车的性能表,应选用两台 130 吨汽车吊进行吊装作业为宜,130 吨吊车在工作半径 12 米时,吊臂长度 29。2 米,配重 45吨,在此工况下,每台吊车可吊重 35。8 吨,两台吊车可抬吊 70 吨.考虑到在吊装时,吊索具的重量以及运载系数,最大的总动载荷不超过 60°,两台吊车抬吊符合安全作业要求,又确保了景观石的原状2.3、吊车的泊位 两台吊车进入吊装点后,尾部对尾部,中间留有 10 米空档,以利景观石卸下后的转向进入.吊车泊位后,平板车顺着两台吊车停靠,以利吊装。见示意图如下:2。4、吊绳的选用与布置 根 据 所 吊 景 观 石 的 重 量 , 在 进 行 起 吊 时 , 应 选用¢37mm(6×19+1)170kg.f/mm² 的钢丝绳四根,双兜形式,该绳每根双兜时,在五倍的安全系数条件下每根可承吊 17520kg,四根可承吊 70080kg,符合安全作业需求.见示意图如下: 最大破断拉力/安全系数=79850/5=175202.5、起吊与就位的过程吊车泊位之后,用专用的垫脚箱摆放在吊车每一条支撑腿的下方,支撑腿打在专用垫脚箱上.垫脚箱的外形尺寸2200×2200×200mm。用以上所配置的四根起吊绳与景观石固定,固定时,在起吊绳与景观石的接触部位,用木料衬垫,防止在起吊时,石料切割钢丝绳.两台吊车在指挥下,分别将起吊绳收紧、上劲,观察吊车的重量显示,使其达到合理的数据。然后在指挥下,两台吊车同时将景观石吊起,离开平板车的板面约 200mm 时,停止起吊,检查吊车的各状况,检查吊绳的状况,无异常情况下,平板车驶离现场。在指挥下,A 吊车的旋转向右转动,达到一定尺寸后,B 吊车配合 A 吊车旋转向右转,两台吊车相互配合,将景观石转入两台吊车的尾部空挡处,然后...
