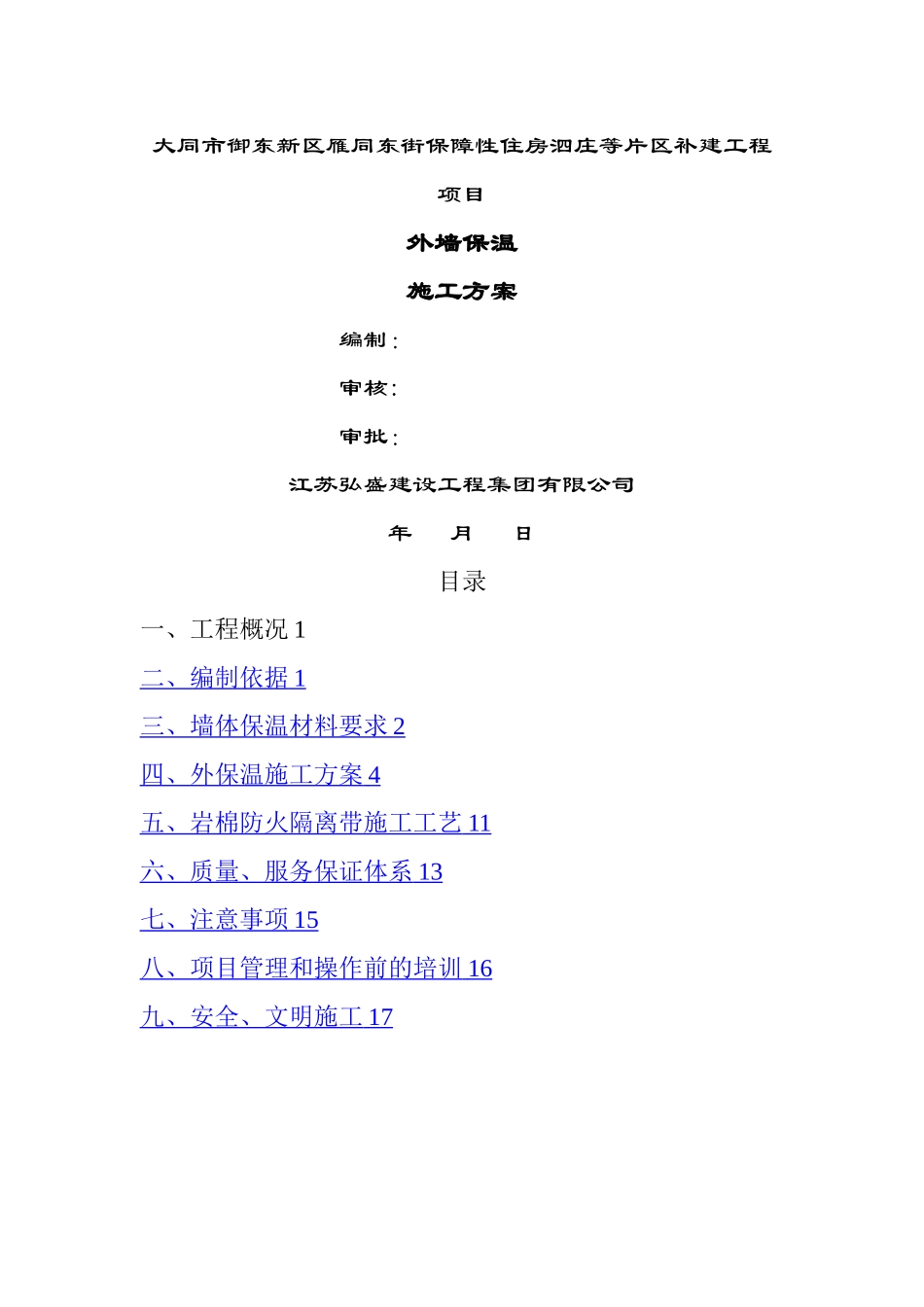

大同市御东新区雁同东街保障性住房泗庄等片区补建工程项目外墙保温施工方案编制:审核:审批:江苏弘盛建设工程集团有限公司年 月 日目录一、工程概况 1二、编制依据 1 三、墙体保温材料要求 2 四、外保温施工方案 4 五、岩棉防火隔离带施工工艺 11 六、质量、服务保证体系 13 七、注意事项 15 八、项目管理和操作前的培训 16 九、安全、文明施工 17 一、工程概况A、项目概述1、项目名称:大同市御东新区雁同东街保障性住房泗庄等片区补建工程2、工程地点:大同市雁同东街3、建设单位:大同市平城建设房地产开发有限公司4、设计单位:清华大学设计讨论有限公司5、总包单位:江苏弘盛建设工程集团有限公司 6、监理单位:山西新星项目管理有限责任公司 7、结构类型:框架剪力墙结构;填充墙采纳加气混凝土砌块。8 、 建 筑 面 积 : 1 # 楼 :20925.14 m2,2# 楼 20372 。 69 m2,3 # 楼 :21658.41 m2 , 4# 楼 :24723.36m2,5#楼:24723。9m2,6#楼 24473.36㎡,7#楼 20247。72㎡,8#楼 20247。72㎡。9、建筑层数:1#、2#、3#、4#、5#、7#、8#楼:26 层;地下 2 层。6#楼:32 层;地下 2层。10、建筑层高:层高均为 2。9 米;26 层建筑檐高 77。95m;32 层建筑檐高 95.35m。11、保温面积:外墙保温挤塑板面积 14000㎡,外墙面 3 层以下贴饰面砖,3 层以上粉刷涂料.12、围护结构作法1) 外墙保温系统概况外墙保温采纳主选保温材料:挤塑板,密度为 25kg/m3、阻燃型挤塑板 B1 级,挤塑板外侧满涂燃烧性能 A 级的防火界面剂.其中外墙采纳 80mm 厚.门窗洞口四周、空调板侧面等部位采纳 20 厚聚苯板。各种材料均满足设计要求。防火隔离带设置在每层楼板位置,采纳岩棉板,防火隔离带宽度为 300mm,厚度同外墙保温板材厚度,保温板保护层首层厚度不应小于 6mm,其它层不应小于 5mm。2) 外墙保温系统做法挤塑聚苯板外墙保温系统序号基层砼外墙及填充墙体基层墙体1粘结层10mm 厚聚合物粘结砂浆粘结2系统保温80mm 厚阻燃型挤塑板(XPS)3机械固定尼龙锚栓,辅助固定,锚固深度≥30㎜4防护层6—5mm 厚聚合物抹面砂浆,内置耐碱玻纤网格布(饰面砖部位内置镀锌钢丝网)。5外饰面层外墙涂料(局部饰面砖)聚苯板保温系统门窗洞口四周、空调板的侧面采纳 20 厚聚苯板,其基本结构如下:序号基层砼及填充墙墙体1系统保温20mm 厚聚苯板保温2防护层聚合物抹面砂浆,内置耐碱玻纤网格...
