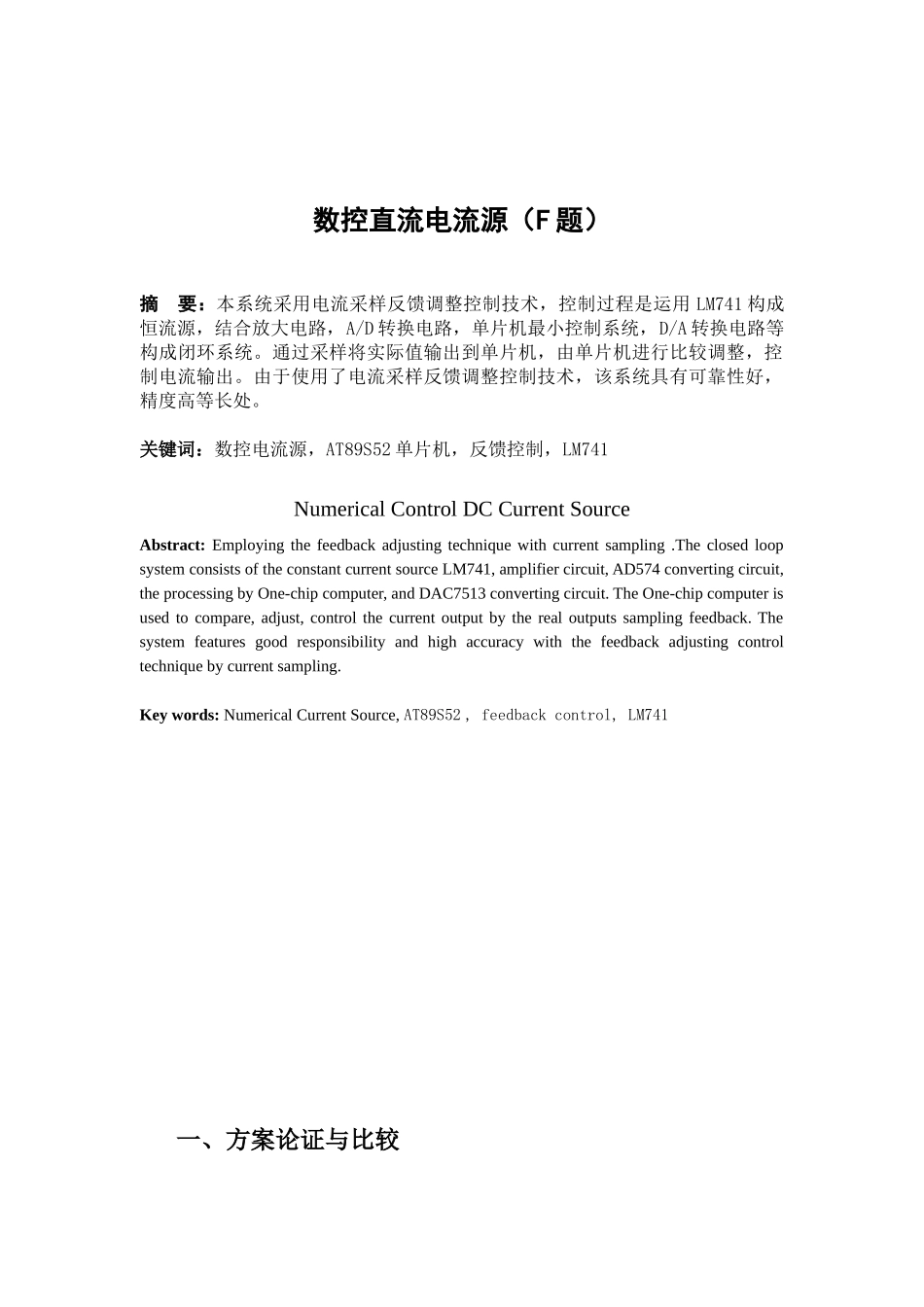

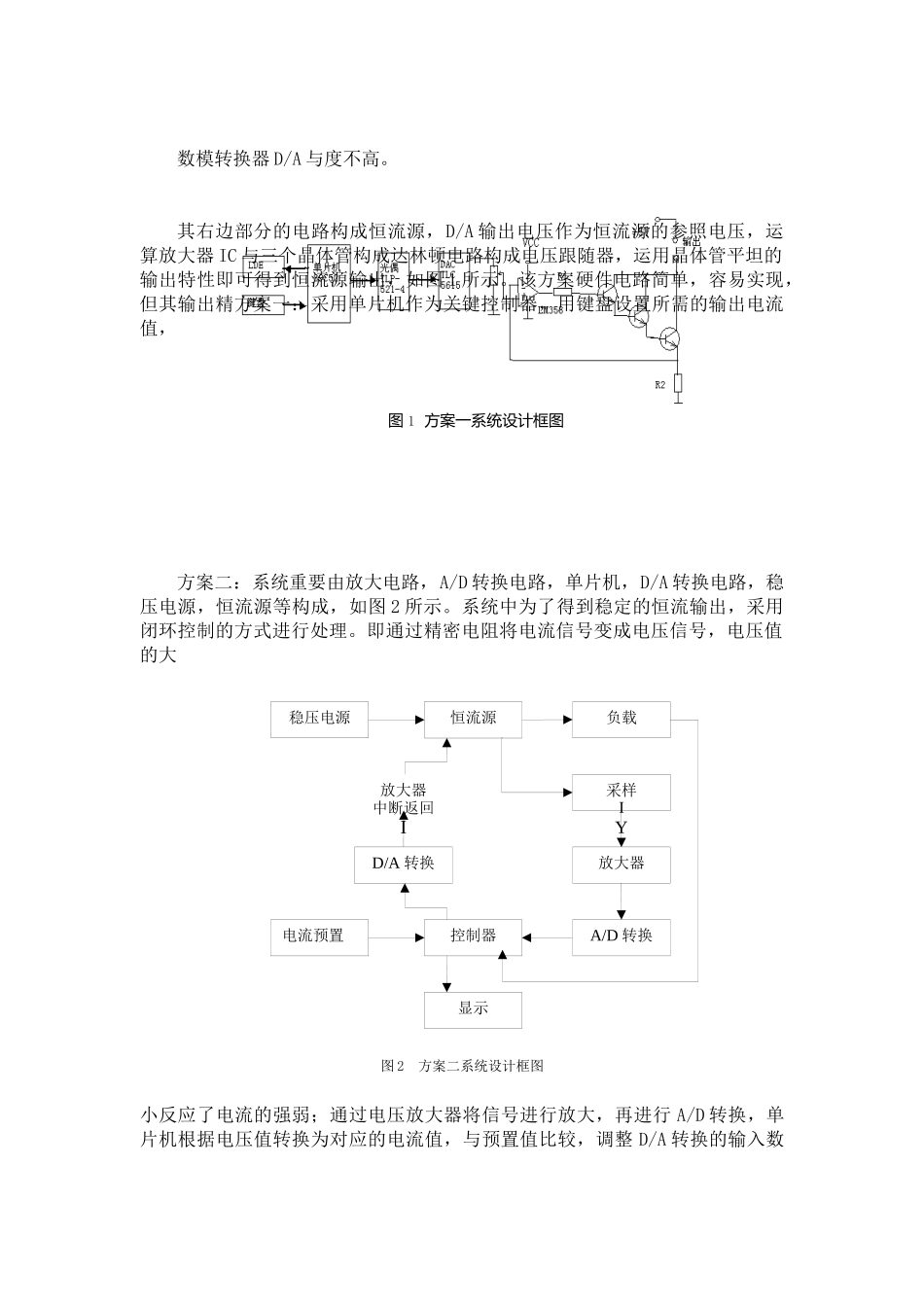

数控直流电流源(F 题)摘 要:本系统采用电流采样反馈调整控制技术,控制过程是运用 LM741 构成恒流源,结合放大电路,A/D 转换电路,单片机最小控制系统,D/A 转换电路等构成闭环系统。通过采样将实际值输出到单片机,由单片机进行比较调整,控制电流输出。由于使用了电流采样反馈调整控制技术,该系统具有可靠性好,精度高等长处。关键词:数控电流源,AT89S52 单片机,反馈控制,LM741 Numerical Control DC Current SourceAbstract: Employing the feedback adjusting technique with current sampling .The closed loop system consists of the constant current source LM741, amplifier circuit, AD574 converting circuit, the processing by One-chip computer, and DAC7513 converting circuit. The One-chip computer is used to compare, adjust, control the current output by the real outputs sampling feedback. The system features good responsibility and high accuracy with the feedback adjusting control technique by current sampling.Key words: Numerical Current Source, AT89S52 , feedback control, LM741一、方案论证与比较图 1 方案一系统设计框图显示电流预置放大器A/D 转换控制器恒流源负载稳压电源D/A 转换放大器中断返回I采样IY数模转换器 D/A 与度不高。其右边部分的电路构成恒流源,D/A 输出电压作为恒流源的参照电压,运算放大器 IC 与三个晶体管构成达林顿电路构成电压跟随器,运用晶体管平坦的输出特性即可得到恒流源输出,如图 1 所示。该方案硬件电路简单,容易实现,但其输出精方案一:采用单片机作为关键控制器,用键盘设置所需的输出电流值,方案二:系统重要由放大电路,A/D 转换电路,单片机,D/A 转换电路,稳压电源,恒流源等构成,如图 2 所示。系统中为了得到稳定的恒流输出,采用闭环控制的方式进行处理。即通过精密电阻将电流信号变成电压信号,电压值的大图 2 方案二系统设计框图小反应了电流的强弱;通过电压放大器将信号进行放大,再进行 A/D 转换,单片机根据电压值转换为对应的电流值,与预置值比较,调整 D/A 转换的输入数字量,通过 D/A 转换的电压控制输出电流,从而达到恒流的目的。同步,系统通过按键可以对电流进行设置,并经由 LED 交替显示预置的电流...
