2025年第七届校竞赛设计报告书数字电子秤

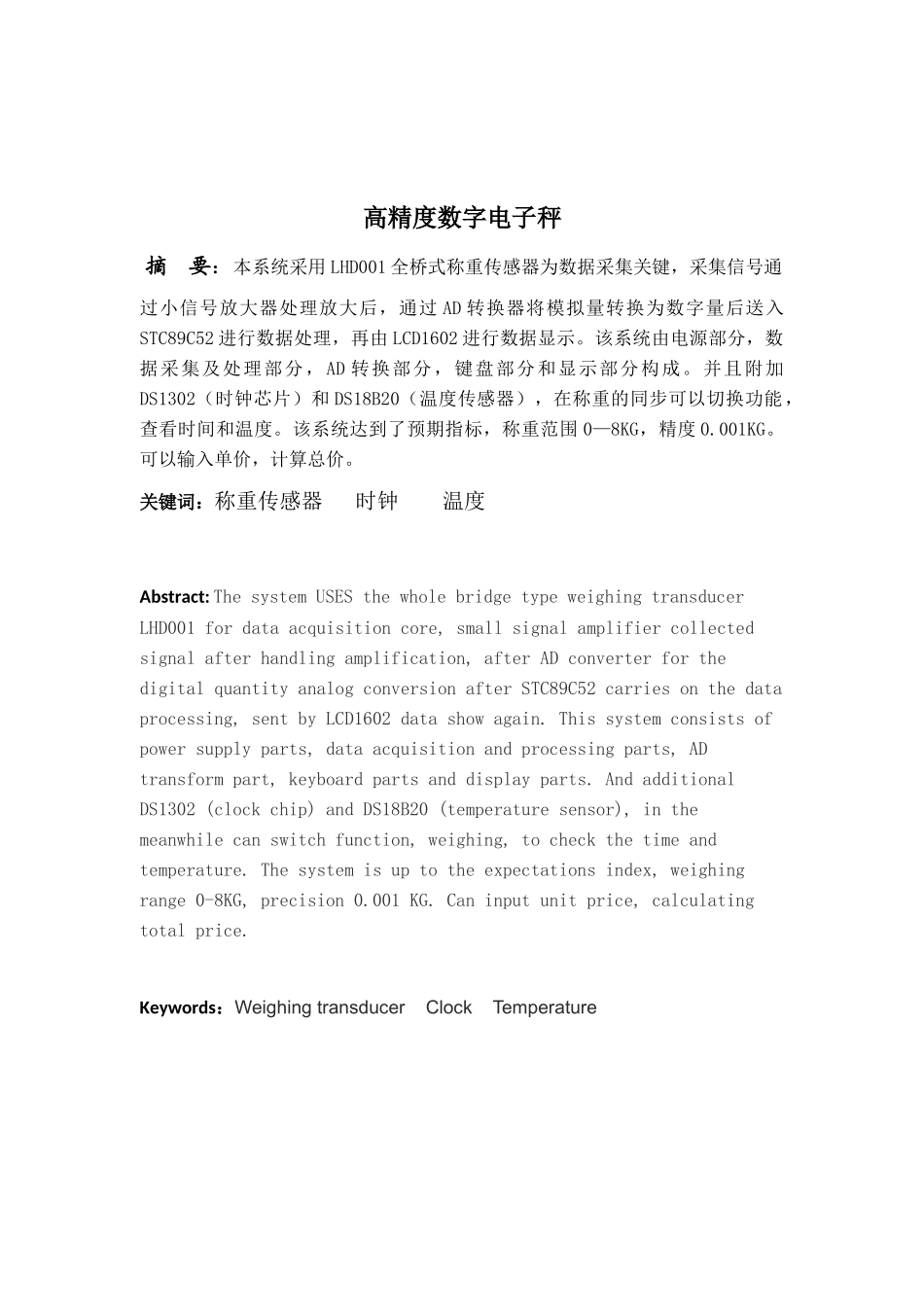

高精度数字电子秤 摘 要：本系统采用 LHD001 全桥式称重传感器为数据采集关键，采集信号通过小信号放大器处理放大后，通过 AD 转换器将模拟量转换为数字量后送入STC89C52 进行数据处理，再由 LCD1602 进行数据显示。该系统由电源部分，数据采集及处理部分，AD 转换部分，键盘部分和显示部分构成。并且附加DS1302（时钟芯片）和 DS18B20（温度传感器），在称重的同步可以切换功能，查看时间和温度。该系统达到了预期指标，称重范围 0—8KG，精度 0.001KG。可以输入单价，计算总价。关键词：称重传感器 时钟 温度Abstract: The system USES the whole bridge type weighing transducer LHD001 for data acquisition core, small signal amplifier collected signal after handling amplification, after AD converter for the digital quantity analog conversion after STC89C52 carries on the data processing, sent by LCD1602 data show again. This system consists of power supply parts, data acquisition and processing parts, AD transform part, keyboard parts and display parts. And additional DS1302 (clock chip) and DS18B20 (temperature sensor), in the meanwhile can switch function, weighing, to check the time and temperature. The system is up to the expectations index, weighing range 0-8KG, precision 0.001 KG. Can input unit price, calculating total price.Keywords：Weighing transducer Clock Temperature 1.序言传感器作为一种重要的领域，逐渐在人们的生活中有发挥着重要的作用。传感器有广阔的应用范围，无论是航天、航海、工业生产、科技研发或者是多种事业单位都可以发现它们的身影。它们的身影可以说是渗透了人们生活的每一种方面。掌握好传感器的应用并且未来能在原有的基础上推出出新，做到更好更精确更稳定的控制成为一种值得深入研究的问题了。而目前现实生活要做好这些控制，一般采用性能更好元件。如此而来本系统试图通过采用一般元器件，侧重在系统原理和元件的合理选用上下功夫，合理布局和布线 PCB，使电源纹波小，AD 采集精确，做到辨别率高，在实际生活中具有很高的现实意义。就大大提高成本，缺乏市场竞争力。因此研究一种低成本高辨别率的电子称...
