2025年江苏省建设专业管理人员岗位培训教材资料员

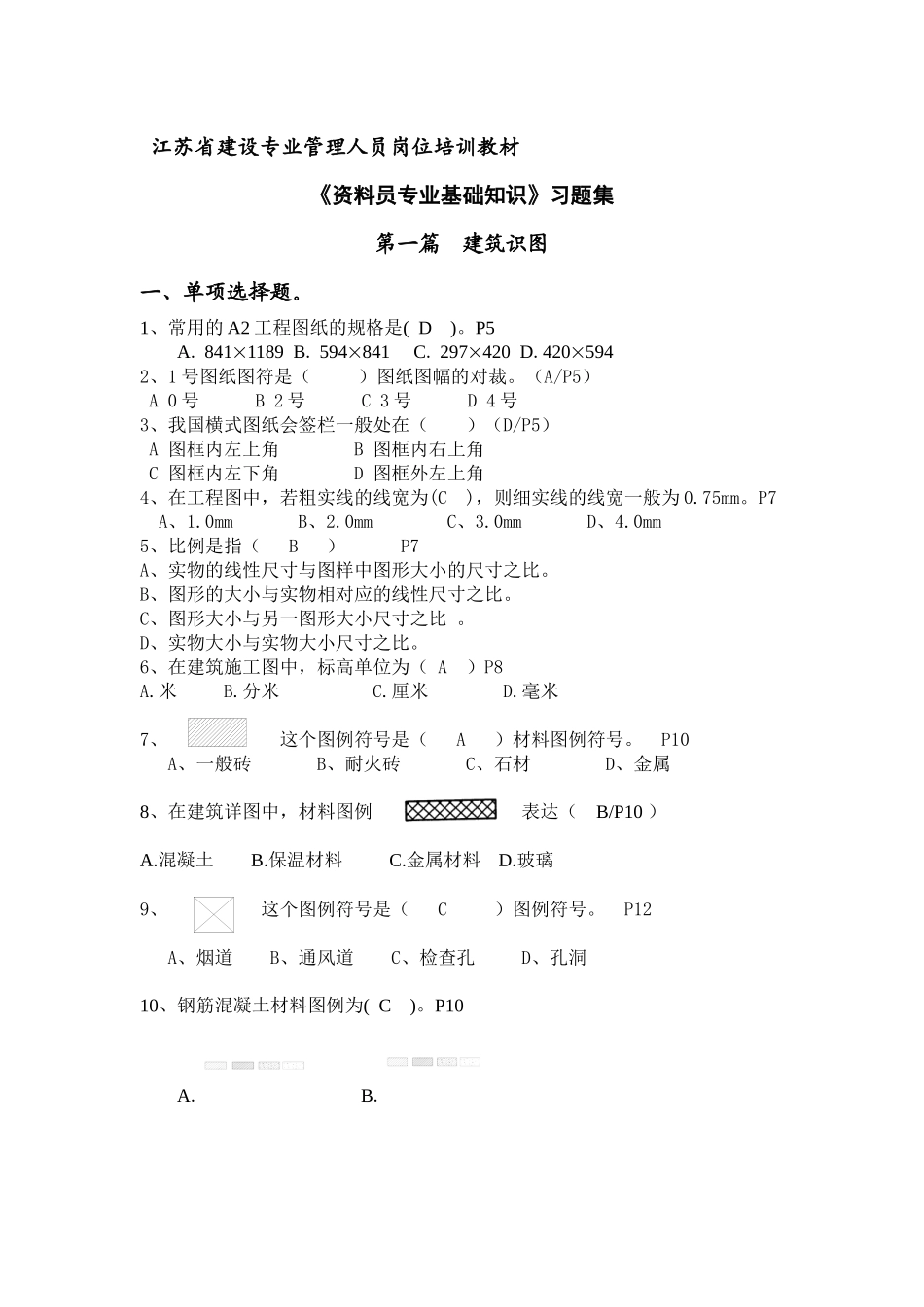

江苏省建设专业管理人员岗位培训教材《资料员专业基础知识》习题集第一篇 建筑识图一、单项选择题。1、常用的 A2 工程图纸的规格是( D )。P5A. 8411189 B. 594841 C. 297420 D.4205942、1 号图纸图符是（ ）图纸图幅的对裁。（A/P5） A 0 号 B 2 号 C 3 号 D 4 号3、我国横式图纸会签栏一般处在（ ）（D/P5）A 图框内左上角 B 图框内右上角C 图框内左下角 D 图框外左上角4、在工程图中，若粗实线的线宽为(C )，则细实线的线宽一般为 0.75mm。P7 A、1.0mm B、2.0mm C、3.0mm D、4.0mm5、比例是指（ B ） P7A、实物的线性尺寸与图样中图形大小的尺寸之比。B、图形的大小与实物相对应的线性尺寸之比。C、图形大小与另一图形大小尺寸之比 。D、实物大小与实物大小尺寸之比。6、在建筑施工图中，标高单位为（ A ）P8A.米 B.分米 C.厘米D.毫米7、 这个图例符号是（ A ）材料图例符号。 P10A、一般砖 B、耐火砖 C、石材 D、金属8、在建筑详图中，材料图例 表达（ B/P10 ）A.混凝土 B.保温材料 C.金属材料D.玻璃9、 这个图例符号是（ C ）图例符号。 P12 A、烟道 B、通风道 C、检查孔 D、孔洞10、钢筋混凝土材料图例为( C )。P10A. B. C. D.11、投影中心 S 在有限的距离内时，投影线是互相不平行的发射线状，得到的投影称为( A )。P19A.中心投影 B.斜投影 C.正投影 D.平行投影12、投影可以分为中心投影和（ A ）。 P19A、平行投影 B、正投影 C、透视投影 D、标高投影13、工程上一般用（ ）来形成设计图纸（D/P19）A 中心投影 B 斜投影 C 分散投影 D 正投影14、工程上的标高投影是采用( D /P19 )绘制的。A.斜投影 B.多面正投影 C.平行投影 D.单面正投影15、圆锥体置于三面投影体系中，使其轴线垂直于 H 面，其水平投影为( D )。P22 A.一段圆弧 B.矩形 C.椭圆 D.圆16、假如将物体放在互相垂直的投影面之间，用三组分别( D )的平行投射线进行投影，就得到物体三个方向的正投影图，也即形成了三面投影图。P22A.倾斜 B.直射 C.折射 D.垂直17、在三面投影图中， ( B )投影同步反应了物体的长度。P24 A、W 面投影和 H 面 B、V 面投影和 H 面 C、H 面投影和 K 面 D、V 面投影和 W 投影18、用一水平面截交两个平行的一般位置平面，截交线为( A/P25)。A.两平行的水平线 B.两平行的一般位置线C.两相交的水平线 D.两相...
