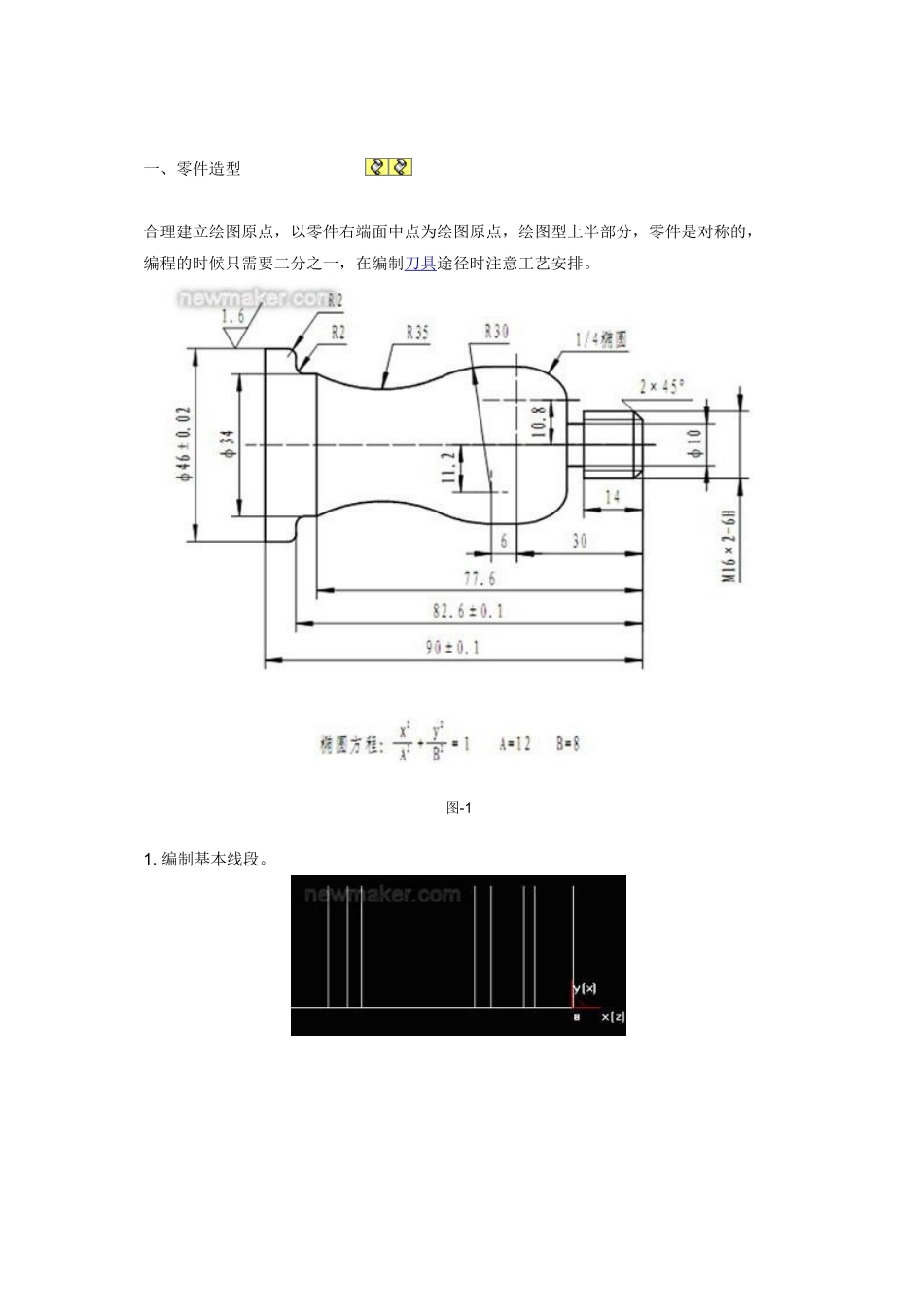

一、零件造型 合理建立绘图原点,以零件右端面中点为绘图原点,绘图型上半部分,零件是对称的,编程的时候只需要二分之一,在编制刀具途径时注意工艺安排
编制基本线段

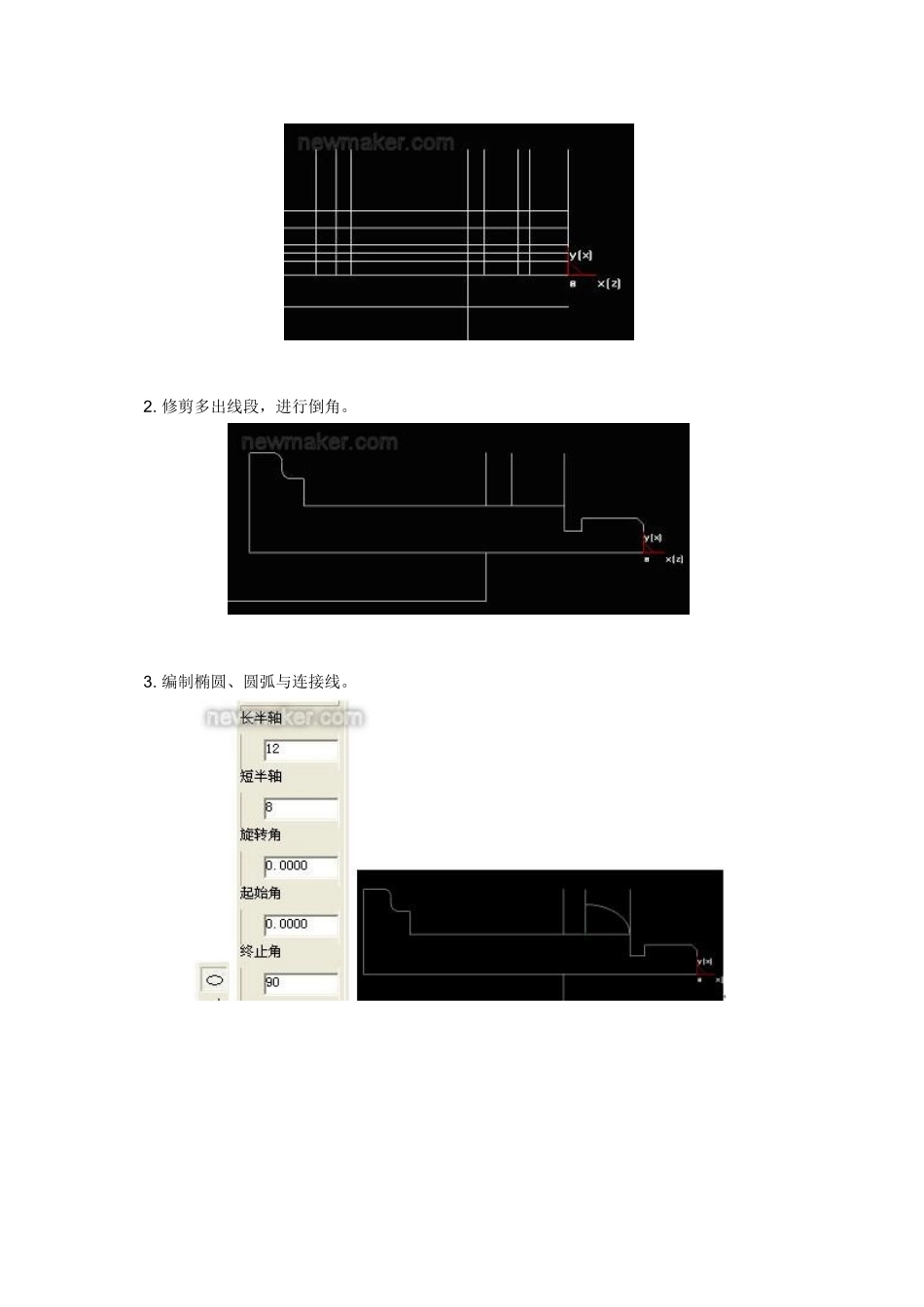

修剪多出线段,进行倒角

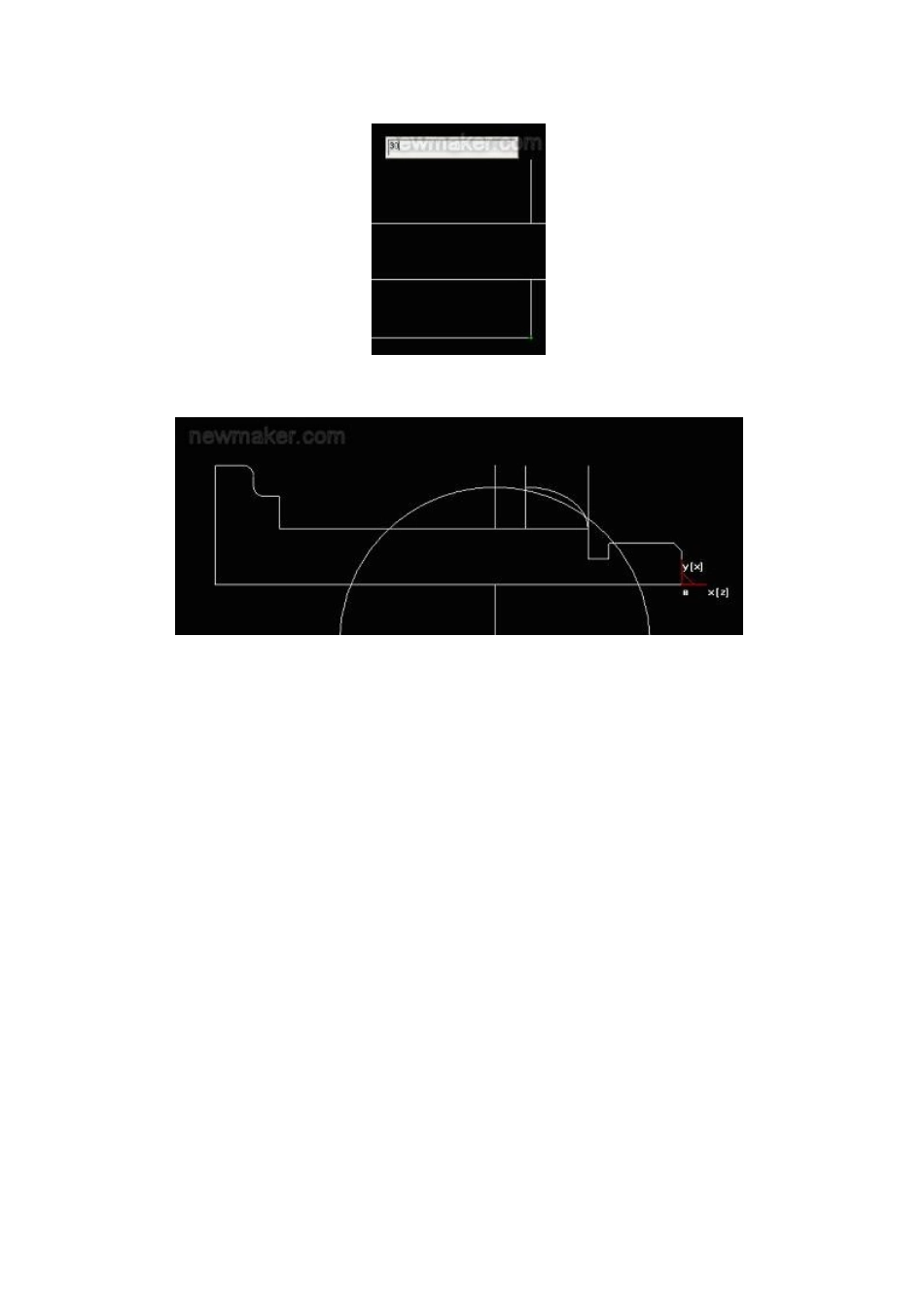

编制椭圆、圆弧与连接线
修剪多出线条
二、加工前的准备工作 1
隐藏部分线条
设置刀具库如图-2,图-3,图-4,图-5
图-2图-3图-4图-5三、 加工程序的编制 1.粗加工程序的编制 为保证零件公差规定,一般可采用粗车外轮廓,再切槽的方式进行粗加工; (1)外轮廓的粗加工编制 1) 加工 à 轮廓粗车,弹出的加工参数表,设置参数如图-6 示: 图-6 粗车加工参数2) 如图-7 设置进退刀方式参数: 图-7 进退刀方式参数设置3) 调用刀具,如图-8 所示: 图-8 目前刀具参数4) 设置切削用量,如图-9 所示: 图-9 切削用量5) 各参数设置完毕后点击确定,选择加工零件与毛坯线段
6) 点击编辑-元素不可见,隐藏刀具途径,编制切槽刀具途径如下
点击加工-切槽
设置参数如下
7) 8) 9) 确定参数后选择加工线条,生成刀具途径如下
2、精车程序编制 1) 隐藏之前的刀具途径,点击加工-轮廓精车
设置参数如下
2) 3) 4) 5) 确定参数后,选择右端面至切槽处的线段,生成刀具途径如下
6) 反复以上命令,参数相似,选择左端线段,生成刀具途径如下
7) 反复轮廓精车命令,设置参数如下
8) 9) 10) 11) 生成刀具途径如下
3、螺纹编制 1) 点击加工-车螺纹,设置参数如下
2) 3) 4) 5) 6) 生成刀具途径如下
4、切断零件 点击加工-切槽,设置参数与之前的切槽参数相似
生成刀具途径如下
四、 轨迹仿真、检查与修改 1. 点击编辑-元素可见,显示所有已经生成的加工
