2025年建筑工程制图知识点

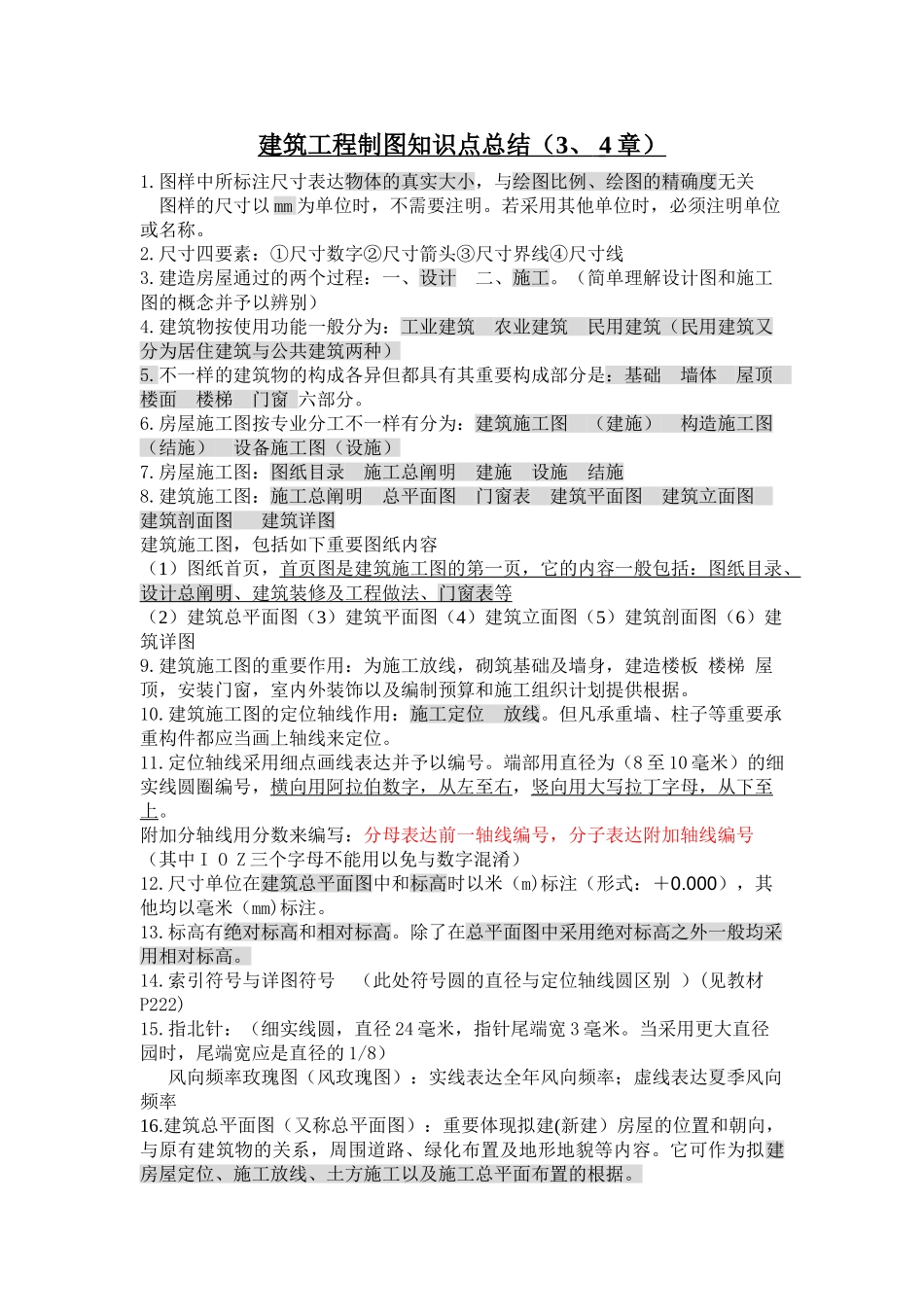

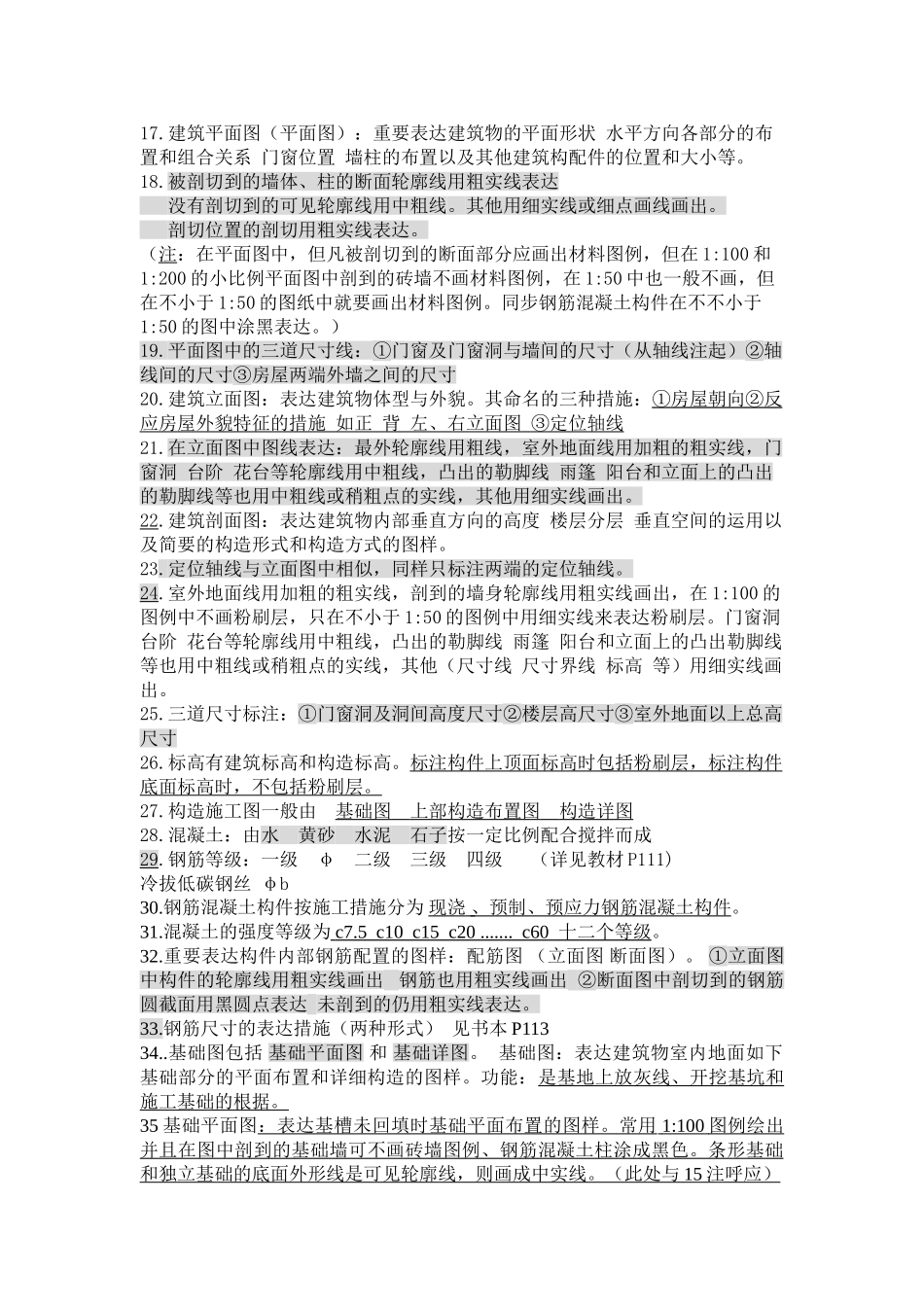

建筑工程制图知识点总结（ 3 、 4 章） 1.图样中所标注尺寸表达物体的真实大小，与绘图比例、绘图的精确度无关 图样的尺寸以 mm 为单位时，不需要注明。若采用其他单位时，必须注明单位或名称。2.尺寸四要素：①尺寸数字②尺寸箭头③尺寸界线④尺寸线3.建造房屋通过的两个过程：一、设计 二、施工。（简单理解设计图和施工图的概念并予以辨别）4.建筑物按使用功能一般分为：工业建筑 农业建筑 民用建筑（民用建筑又分为居住建筑与公共建筑两种）5.不一样的建筑物的构成各异但都具有其重要构成部分是：基础 墙体 屋顶 楼面 楼梯 门窗 六部分。6.房屋施工图按专业分工不一样有分为：建筑施工图 （建施） 构造施工图（结施） 设备施工图（设施） 7.房屋施工图：图纸目录 施工总阐明 建施 设施 结施8.建筑施工图：施工总阐明 总平面图 门窗表 建筑平面图 建筑立面图 建筑剖面图 建筑详图建筑施工图，包括如下重要图纸内容（1）图纸首页，首页图是建筑施工图的第一页，它的内容一般包括：图纸目录 、 设计总阐明 、建筑装修及工程做法、 门窗表 等 （2）建筑总平面图（3）建筑平面图（4）建筑立面图（5）建筑剖面图（6）建筑详图9.建筑施工图的重要作用：为施工放线，砌筑基础及墙身，建造楼板 楼梯 屋顶，安装门窗，室内外装饰以及编制预算和施工组织计划提供根据。10.建筑施工图的定位轴线作用：施工定位 放线。但凡承重墙、柱子等重要承重构件都应当画上轴线来定位。11.定位轴线采用细点画线表达并予以编号。端部用直径为（8 至 10 毫米）的细实线圆圈编号，横向用阿拉伯数字，从左至右，竖向用大写拉丁字母，从下至上。附加分轴线用分数来编写：分母表达前一轴线编号，分子表达附加轴线编号（其中 I O Z 三个字母不能用以免与数字混淆）12.尺寸单位在建筑总平面图中和标高时以米（m)标注（形式：＋0.000），其他均以毫米（mm)标注。13.标高有绝对标高和相对标高。除了在总平面图中采用绝对标高之外一般均采用相对标高。14.索引符号与详图符号 （此处符号圆的直径与定位轴线圆区别 ）(见教材P222)15.指北针：（细实线圆，直径 24 毫米，指针尾端宽 3 毫米。当采用更大直径园时，尾端宽应是直径的 1/8） 风向频率玫瑰图（风玫瑰图）：实线表达全年风向频率；虚线表达夏季风向频率16.建筑总平面图（又称总平面图）：重要体现拟建(新建）房屋的位置和朝向，与原有建筑物的关系，周围道路、绿化...
