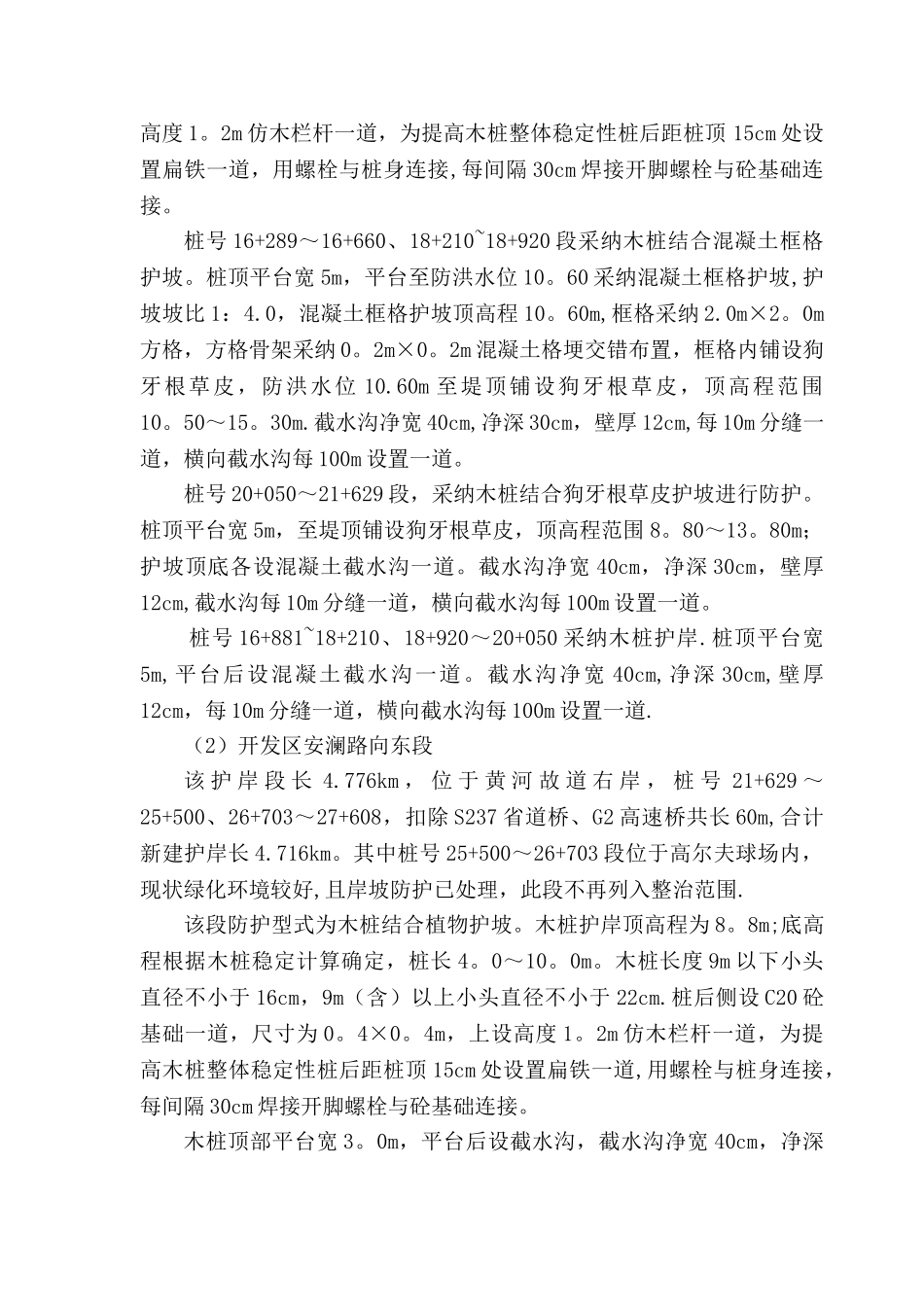

淮安市黄河故道干河下段(二河至涟水石湖段)治理工程施工Ⅰ标木桩施工方案审批:审核:编制:江苏淮阴水利建设有限公司淮安市黄河故道干河下段治理Ⅰ标工程项目部1、工程概况1.1、概述(1)清河区南昌路~安澜路段该 护 岸 段 长 5 。 34km , 位 于 黄 河 故 道 右 岸 , 桩 号 为 16+289 ~21+629;扣除宁连路黄河桥桥两侧已有的直立式挡墙护岸、码头、飞耀路桥、S327 省道桥共长 322m,合计新建护岸长 5.018km.该段防护型式为木桩结合植物护坡。木桩护岸顶高程为 8。8m;桩长4.0~11.0m。木桩长度 9m 以下小头直径不小于 16cm,9m(含)以上小头直径不小于 22cm。桩后侧设 C20 砼基础一道,尺寸为 0。4×0.4m,上设高度 1。2m 仿木栏杆一道,为提高木桩整体稳定性桩后距桩顶 15cm 处设置扁铁一道,用螺栓与桩身连接,每间隔 30cm 焊接开脚螺栓与砼基础连接。桩号 16+289~16+660、18+210~18+920 段采纳木桩结合混凝土框格护坡。桩顶平台宽 5m,平台至防洪水位 10。60 采纳混凝土框格护坡,护坡坡比 1:4.0,混凝土框格护坡顶高程 10。60m,框格采纳 2.0m×2。0m方格,方格骨架采纳 0。2m×0。2m 混凝土格埂交错布置,框格内铺设狗牙根草皮,防洪水位 10.60m 至堤顶铺设狗牙根草皮,顶高程范围10。50~15。30m.截水沟净宽 40cm,净深 30cm,壁厚 12cm,每 10m 分缝一道,横向截水沟每 100m 设置一道。桩号 20+050~21+629 段,采纳木桩结合狗牙根草皮护坡进行防护。桩顶平台宽 5m,至堤顶铺设狗牙根草皮,顶高程范围 8。80~13。80m;护坡顶底各设混凝土截水沟一道。截水沟净宽 40cm,净深 30cm,壁厚12cm,截水沟每 10m 分缝一道,横向截水沟每 100m 设置一道。桩号 16+881~18+210、18+920~20+050 采纳木桩护岸.桩顶平台宽5m,平台后设混凝土截水沟一道。截水沟净宽 40cm,净深 30cm,壁厚12cm,每 10m 分缝一道,横向截水沟每 100m 设置一道.(2)开发区安澜路向东段该 护 岸 段 长 4.776km , 位 于 黄 河 故 道 右 岸 , 桩 号 21+629 ~25+500、26+703~27+608,扣除 S237 省道桥、G2 高速桥共长 60m,合计新建护岸长 4.716km。其中桩号 25+500~26+703 段位于高尔夫球场内,现状绿化环境较好,且岸坡防护已处理,此段不再列入整治范围.该段防护型式为木桩结合植物护坡。木桩护岸顶高程为 8。8m;底高程根据木桩稳定计算确定,桩长 4。0~10。0m。...
