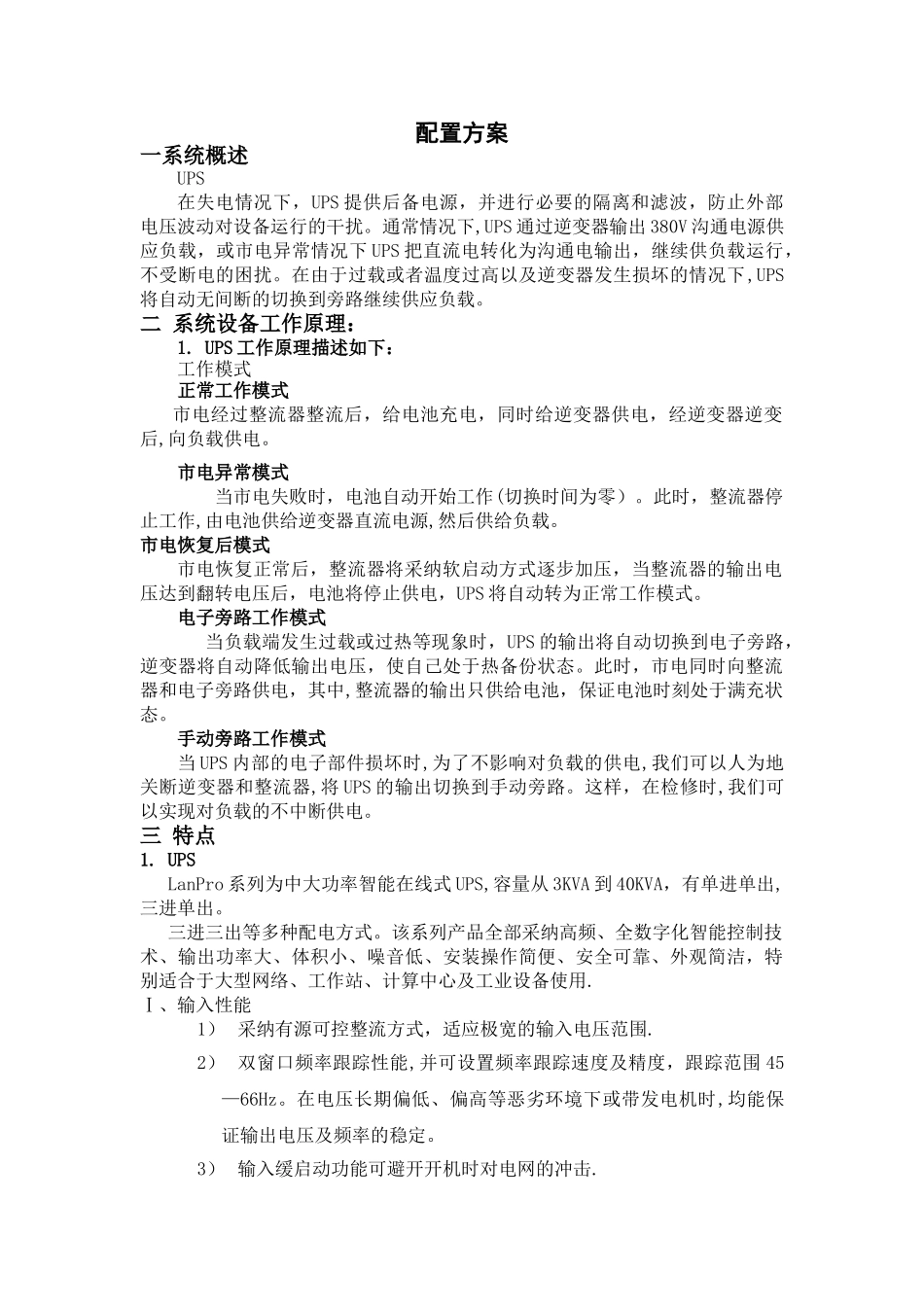

配置方案一系统概述UPS在失电情况下，UPS 提供后备电源，并进行必要的隔离和滤波，防止外部电压波动对设备运行的干扰。通常情况下,UPS 通过逆变器输出 380V 沟通电源供应负载，或市电异常情况下 UPS 把直流电转化为沟通电输出，继续供负载运行，不受断电的困扰。在由于过载或者温度过高以及逆变器发生损坏的情况下,UPS将自动无间断的切换到旁路继续供应负载。二 系统设备工作原理：1. UPS 工作原理描述如下：工作模式正常工作模式市电经过整流器整流后，给电池充电，同时给逆变器供电，经逆变器逆变后,向负载供电。市电异常模式 当市电失败时，电池自动开始工作(切换时间为零）。此时，整流器停止工作,由电池供给逆变器直流电源,然后供给负载。市电恢复后模式市电恢复正常后，整流器将采纳软启动方式逐步加压，当整流器的输出电压达到翻转电压后，电池将停止供电，UPS 将自动转为正常工作模式。电子旁路工作模式当负载端发生过载或过热等现象时，UPS 的输出将自动切换到电子旁路，逆变器将自动降低输出电压，使自己处于热备份状态。此时，市电同时向整流器和电子旁路供电，其中,整流器的输出只供给电池，保证电池时刻处于满充状态。手动旁路工作模式当 UPS 内部的电子部件损坏时,为了不影响对负载的供电,我们可以人为地关断逆变器和整流器,将 UPS 的输出切换到手动旁路。这样，在检修时,我们可以实现对负载的不中断供电。三 特点1. UPSLanPro 系列为中大功率智能在线式 UPS,容量从 3KVA 到 40KVA，有单进单出,三进单出。三进三出等多种配电方式。该系列产品全部采纳高频、全数字化智能控制技术、输出功率大、体积小、噪音低、安装操作简便、安全可靠、外观简洁，特别适合于大型网络、工作站、计算中心及工业设备使用.Ⅰ、输入性能1） 采纳有源可控整流方式，适应极宽的输入电压范围.2） 双窗口频率跟踪性能,并可设置频率跟踪速度及精度，跟踪范围 45—66Hz。在电压长期偏低、偏高等恶劣环境下或带发电机时,均能保证输出电压及频率的稳定。3） 输入缓启动功能可避开开机时对电网的冲击.Ⅱ、输出性能1） 采纳功率管 IGBT,和 SPWM 全桥逆变技术,保证纯正弦波输出，与同类型 UPS 相比带各类负载失真度最小.2） LanPro40—33 UPS 良好的输出控制技术允许用户三相负载 100％不平衡。例如：三相中一相负载 100％,而另两相不带任何负载。3） 高达 5：1 的输出峰值因素,克服了一般 UPS 接非线性负载时冲击电流太...
