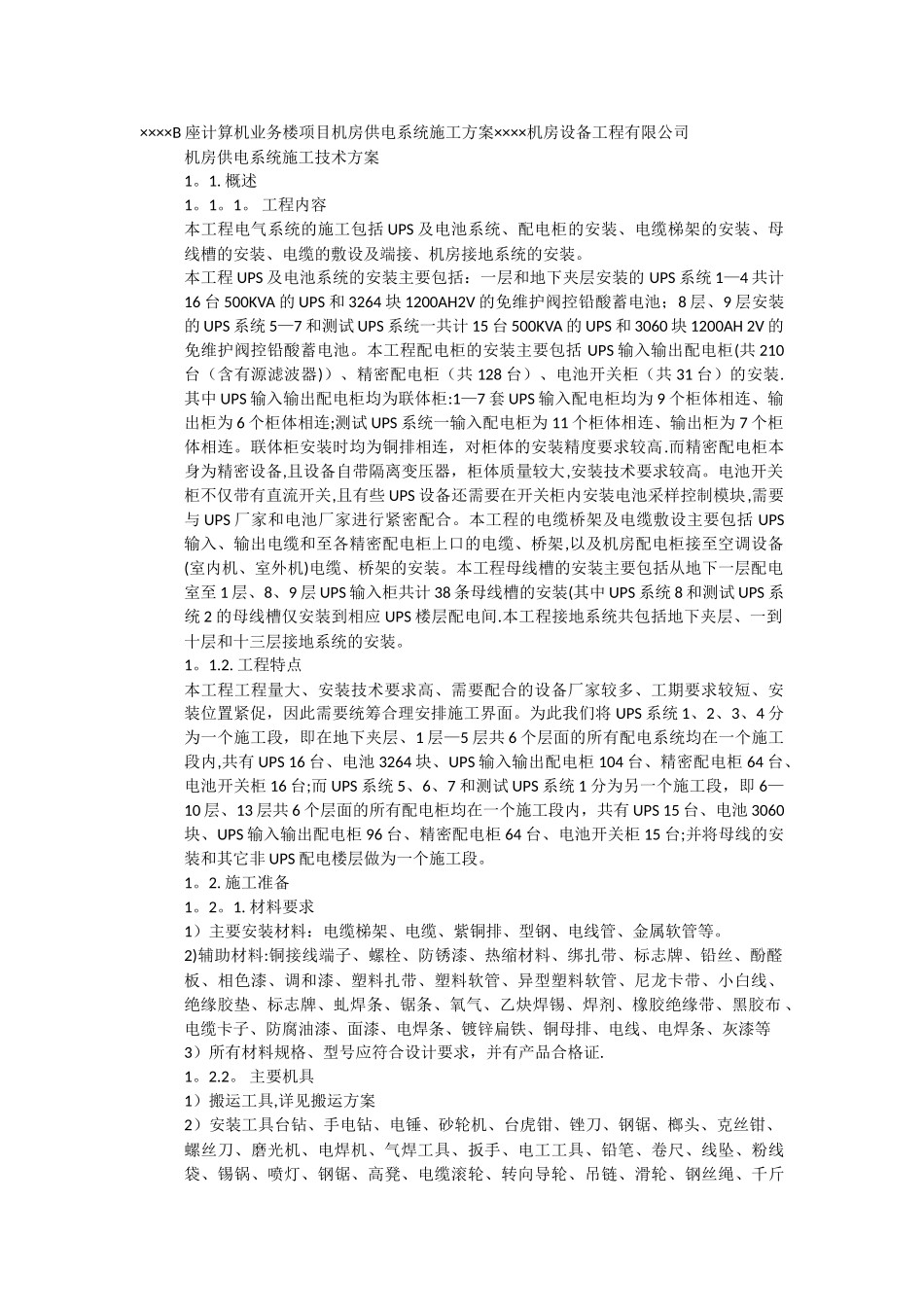

××××B 座计算机业务楼项目机房供电系统施工方案××××机房设备工程有限公司机房供电系统施工技术方案1。1. 概述1。1。1。 工程内容本工程电气系统的施工包括 UPS 及电池系统、配电柜的安装、电缆梯架的安装、母线槽的安装、电缆的敷设及端接、机房接地系统的安装。本工程 UPS 及电池系统的安装主要包括：一层和地下夹层安装的 UPS 系统 1—4 共计16 台 500KVA 的 UPS 和 3264 块 1200AH2V 的免维护阀控铅酸蓄电池；8 层、9 层安装的 UPS 系统 5—7 和测试 UPS 系统一共计 15 台 500KVA 的 UPS 和 3060 块 1200AH 2V 的免维护阀控铅酸蓄电池。本工程配电柜的安装主要包括 UPS 输入输出配电柜(共 210台（含有源滤波器)）、精密配电柜（共 128 台）、电池开关柜（共 31 台）的安装.其中 UPS 输入输出配电柜均为联体柜:1—7 套 UPS 输入配电柜均为 9 个柜体相连、输出柜为 6 个柜体相连;测试 UPS 系统一输入配电柜为 11 个柜体相连、输出柜为 7 个柜体相连。联体柜安装时均为铜排相连，对柜体的安装精度要求较高.而精密配电柜本身为精密设备,且设备自带隔离变压器，柜体质量较大,安装技术要求较高。电池开关柜不仅带有直流开关,且有些 UPS 设备还需要在开关柜内安装电池采样控制模块,需要与 UPS 厂家和电池厂家进行紧密配合。本工程的电缆桥架及电缆敷设主要包括 UPS输入、输出电缆和至各精密配电柜上口的电缆、桥架,以及机房配电柜接至空调设备(室内机、室外机)电缆、桥架的安装。本工程母线槽的安装主要包括从地下一层配电室至 1 层、8、9 层 UPS 输入柜共计 38 条母线槽的安装(其中 UPS 系统 8 和测试 UPS 系统 2 的母线槽仅安装到相应 UPS 楼层配电间.本工程接地系统共包括地下夹层、一到十层和十三层接地系统的安装。1。1.2. 工程特点本工程工程量大、安装技术要求高、需要配合的设备厂家较多、工期要求较短、安装位置紧促，因此需要统筹合理安排施工界面。为此我们将 UPS 系统 1、2、3、4 分为一个施工段，即在地下夹层、1 层—5 层共 6 个层面的所有配电系统均在一个施工段内,共有 UPS 16 台、电池 3264 块、UPS 输入输出配电柜 104 台、精密配电柜 64 台、电池开关柜 16 台;而 UPS 系统 5、6、7 和测试 UPS 系统 1 分为另一个施工段，即 6—10 层、13 层共 6 个层面的所有配电柜均在一个施工段内，共有 UPS 15...
