机房施工辅材和工具说明

机房施工辅材和工具说明_第1页
1/4
机房施工辅材和工具说明_第2页
2/4
机房施工辅材和工具说明_第3页
3/4

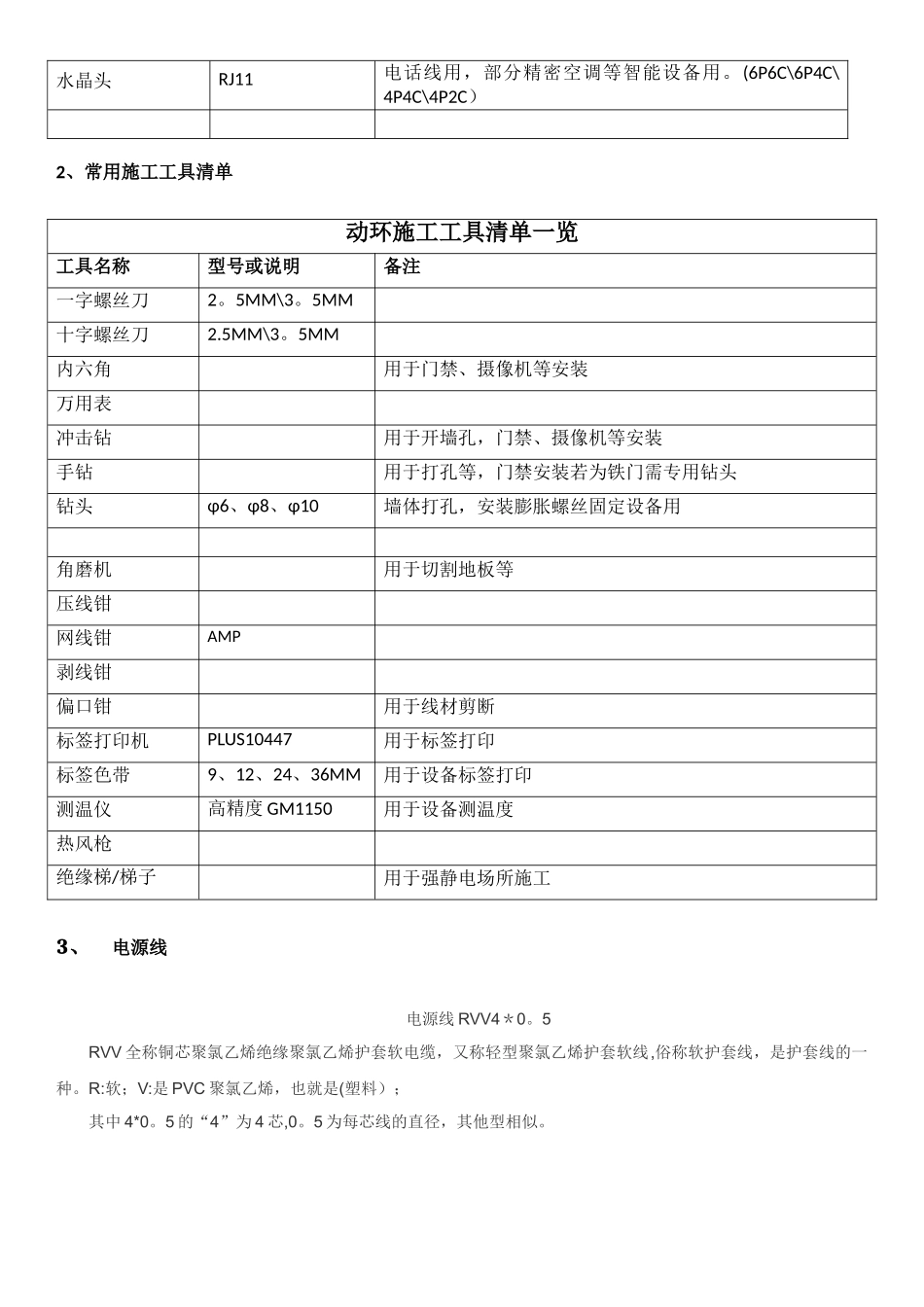

1、常用辅材清单动环常用辅材清单一览辅材名称型号或标准说明电源线RVV6*0。5用于电池监测仪、蓄电池监测等电源线RVV4*0。5用于门禁、温湿度、烟感等传感设备电源线RVV3*0。5用于烟感、红外等传感设备电源线RVV2*0。5用于弱电供电等电源线RVV1*0。5用于蓄电池监测等电源线RVV2*1。0用于沟通供电网线AMP ( CAT5 屏蔽)用于环境恶劣,与强电多处交叉的环境网线AMP ( CAT 非 屏蔽)用于设计合理的机房等.槽板24* 14、 36* 24等用于走明线的环境PVC 管φ10、φ20 等铜管φ10、φ20 等波纹管φ10、φ25 等缠绕管管型压线端子U 型压线端子又叫铜鼻子等O 型压线端子接线子TD 端子排用于采集箱UK 端子排PCB 端子设备常用自攻螺丝机柜螺丝用于设备机柜内部安装热缩管用于和接线端子连接线路部分的绝缘,受热大幅度收缩绝缘胶带(PVC)扎带水晶头RJ45(8P8C)普通网线用(P 代表孔数、C 代表金针数)水晶头RJ11电话线用,部分精密空调等智能设备用。(6P6C\6P4C\4P4C\4P2C)2、常用施工工具清单动环施工工具清单一览工具名称型号或说明备注一字螺丝刀2。5MM\3。5MM十字螺丝刀2.5MM\3。5MM内六角用于门禁、摄像机等安装万用表冲击钻用于开墙孔,门禁、摄像机等安装手钻用于打孔等,门禁安装若为铁门需专用钻头钻头φ6、φ8、φ10墙体打孔,安装膨胀螺丝固定设备用角磨机用于切割地板等压线钳网线钳AMP剥线钳偏口钳用于线材剪断标签打印机PLUS10447用于标签打印标签色带9、12、24、36MM用于设备标签打印测温仪高精度 GM1150用于设备测温度热风枪绝缘梯/梯子用于强静电场所施工3、电源线电源线 RVV4*0。5RVV 全称铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆,又称轻型聚氯乙烯护套软线,俗称软护套线,是护套线的一种。R:软;V:是 PVC 聚氯乙烯,也就是(塑料);其中 4*0。5 的“4”为 4 芯,0。5 为每芯线的直径,其他型相似。4、网线网线分类常用的包括 5 类线(CAT.5)、超 5 类线(CAT.5E);双绞线根据 ISO/IEC 11801 标准分类,常见的有三类线,五类线和超五类线、六类线、七类线、超七类线。前者线径细而后者线径粗.双绞线:水平线缆作为数据传输时永久链路不超过 90 米,信道不超过 100 米。5、端子排5。1 TD 端子排TD 端子排TD 端子排用于动环系统采集箱后部接线之用,目前常用的有两种,一种为型号为 TB—2510L,600V 25A 10P 长度为 14CM; 一种为 TB—1512L 600V 15A 12P 长度为 12.5CM。请根...
