机房装修及设备方案

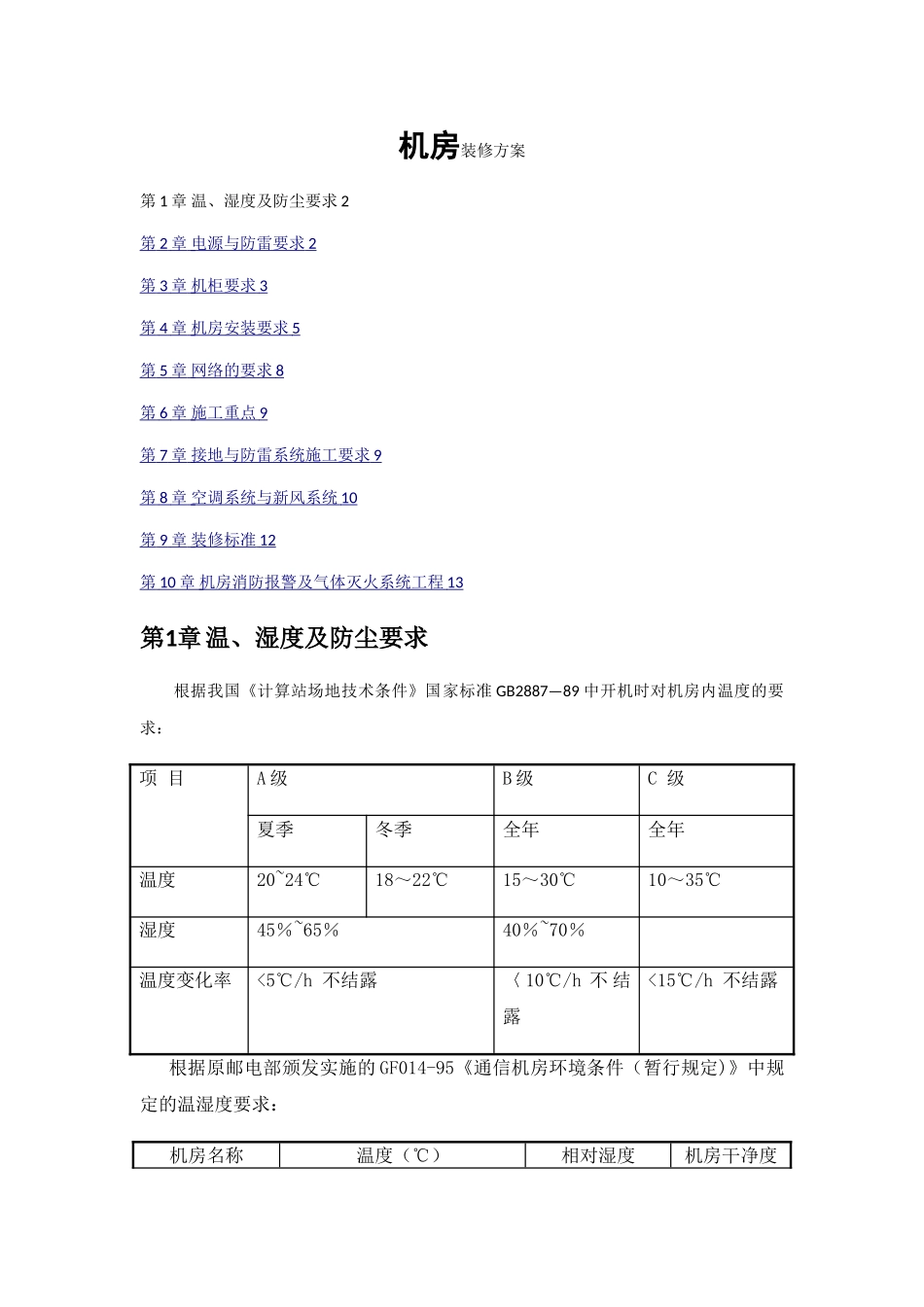

机房装修方案第 1 章 温、湿度及防尘要求 2第 2 章 电源与防雷要求 2 第 3 章 机柜要求 3 第 4 章 机房安装要求 5 第 5 章 网络的要求 8 第 6 章 施工重点 9 第 7 章 接地与防雷系统施工要求 9 第 8 章 空调系统与新风系统 10 第 9 章 装修标准 12 第 10 章 机房消防报警及气体灭火系统工程 13 第1章温、湿度及防尘要求根据我国《计算站场地技术条件》国家标准 GB2887—89 中开机时对机房内温度的要求：项 目 A 级 B 级 C 级夏季 冬季 全年 全年温度 20~24℃ 18～22℃ 15～30℃ 10～35℃湿度 45％~65％ 40％~70％ 温度变化率 <5℃/h 不结露 〈 10℃/h 不 结露<15℃/h 不结露 根据原邮电部颁发实施的 GF014-95《通信机房环境条件（暂行规定)》中规定的温湿度要求：机房名称 温度（℃） 相对湿度机房干净度 （％） 程控交换机房 ≥B 级(18～28） B 级(20～80)(温度 30℃）B 级(注 1） 一般电信机房C 级（10～35） C 级(10～90）(温度≤25℃)B 级 注 1：机房干净度 B 级为直径大于 0.5μm 的灰尘粒子浓度≤3500 粒／升，直径大于 5μm 的灰尘粒子浓度≤30 粒／升。灰尘粒子不能是导电的，铁磁性的和腐蚀性的。在本方案中，计算机主机设备工作环境要求：温度 10℃至 35℃湿度 10％～90％温度变化率<15℃/h 不结露终端工作环境要求:温度－10℃至 40℃湿度 10％～90%第2章电源与防雷要求计算机设备供配电系统提供的质量好坏直接影响着计算机系统的稳定性和可靠性.GB2887-89《计算站场地技术条件》中对电压变动、频率变化、波形失真率分级如下表: 级别 指标 A 级 B 级 C 级 电压变动,% -5～+5 -10~+7 —15～+10 频率变化，Hz -0。2～+0。2 —0。5～+0。5 —1～+1 波形失真率，％ ≤±5 ≤±7 ≤±10 在本方案中，计算机主机设备电源要求：电源 AC220±10％，50~60Hz终端电源要求:电源 AC220±10%，50～60Hz机房地面负荷地面负荷(压强）=（机柜重量＋设备重量）/机柜底面积负荷应不小于 450Kg/m2.UPS 承重要求负荷不小于 700 Kg/m2。防火、防尘、防震及其他要求机房防火要求应符合邮电部、公安部联合发布的 YD5002-94《邮电建筑防火设计标准》及 GB50045—95《高层民用建筑设计防火法律规范》中“一类民用建筑设计防火规定”。机房注重搞好消防设施,安装的火灾自动检测和告警装置及配备的灭火装置始终完好...
