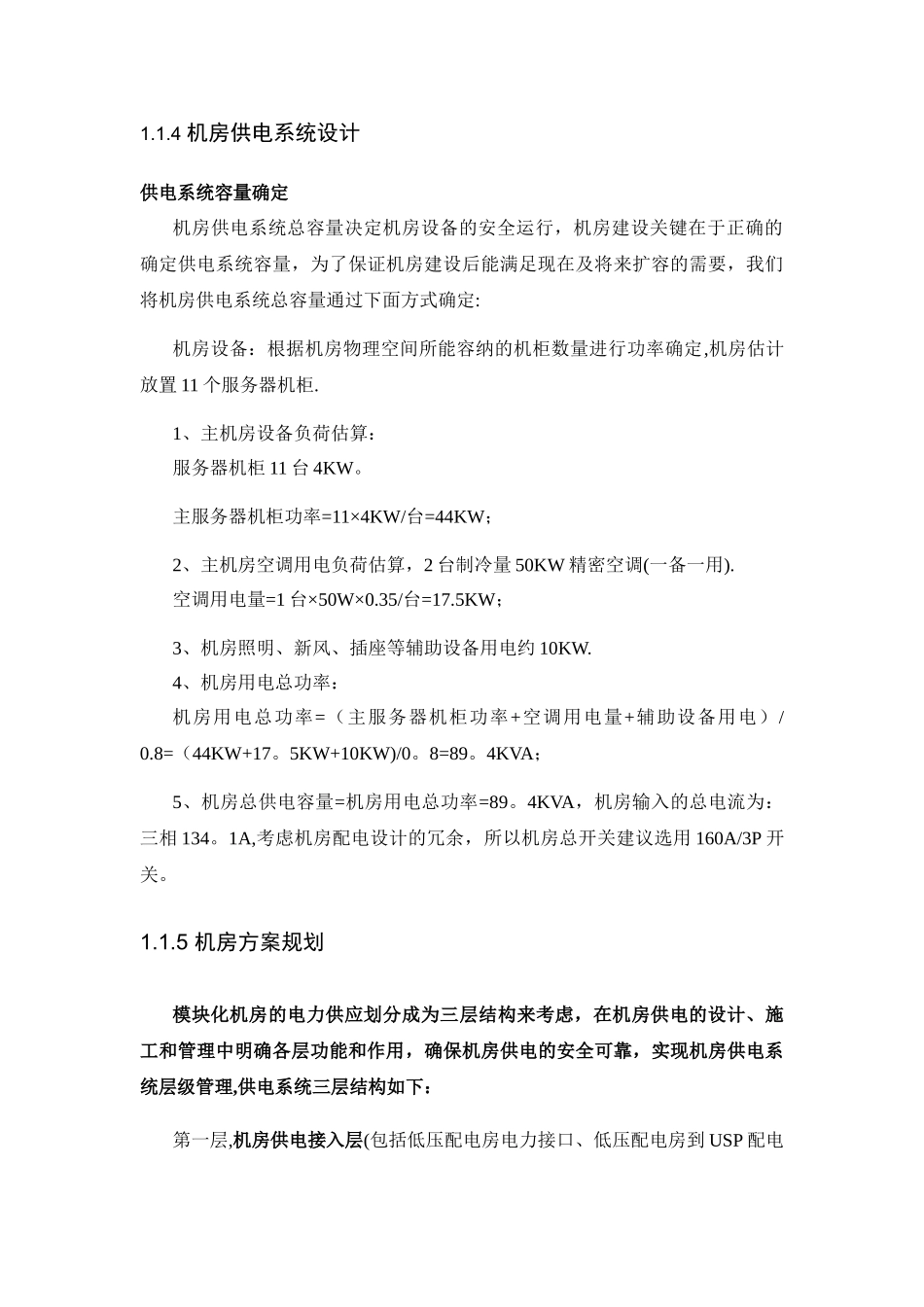

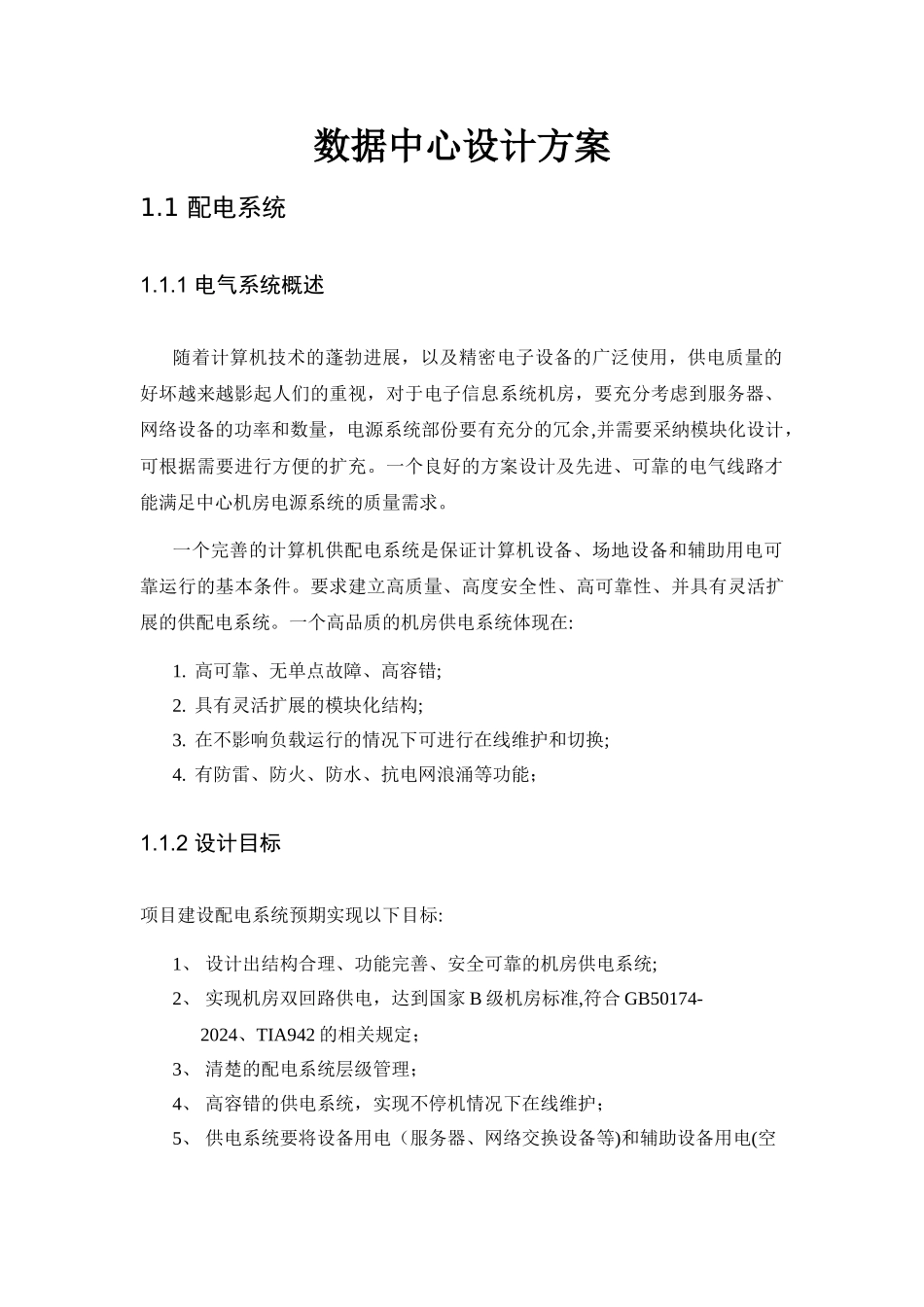

数据中心设计方案1.1 配电系统1.1.1 电气系统概述随着计算机技术的蓬勃进展，以及精密电子设备的广泛使用，供电质量的好坏越来越影起人们的重视，对于电子信息系统机房，要充分考虑到服务器、网络设备的功率和数量，电源系统部份要有充分的冗余,并需要采纳模块化设计，可根据需要进行方便的扩充。一个良好的方案设计及先进、可靠的电气线路才能满足中心机房电源系统的质量需求。一个完善的计算机供配电系统是保证计算机设备、场地设备和辅助用电可靠运行的基本条件。要求建立高质量、高度安全性、高可靠性、并具有灵活扩展的供配电系统。一个高品质的机房供电系统体现在:1. 高可靠、无单点故障、高容错;2. 具有灵活扩展的模块化结构;3. 在不影响负载运行的情况下可进行在线维护和切换;4. 有防雷、防火、防水、抗电网浪涌等功能；1.1.2 设计目标项目建设配电系统预期实现以下目标:1、 设计出结构合理、功能完善、安全可靠的机房供电系统;2、 实现机房双回路供电，达到国家 B 级机房标准,符合 GB50174-2024、TIA942 的相关规定；3、 清楚的配电系统层级管理；4、 高容错的供电系统，实现不停机情况下在线维护；5、 供电系统要将设备用电（服务器、网络交换设备等)和辅助设备用电(空调等）分开;6、 配电柜具有模块化和单元体配电结构，并采纳自动空气开关控制，设过负荷、短路保护；7、 配电系统具有高可靠性，灵活扩展的能力;8、 智能监控报警系统，实现机房配电的高可管理和安全性;9、 配电柜总开关具有火警联动功能装置.电源主进断路器带有分离脱扣线圈，可与消防联动；并带辅助触点,一旦发生火情，自动切断电源,使精密空调,新风机组立即停止工作,以利及时消除灾情。1.1.3 机房供电系统等级及供电方式确定根据机房对供电系统的要求，模块化机房设计为 B 级机房，根据机房 B 级标准，具体参数如下：级别项目B 级稳态电压偏移范围，％±2％稳态频率偏移范围，HZ≤±0。2Hz电压波形畸变率，%3-—5允许断电持续时间，ms0—-4机房除了根据 B 级标准为机房提供电力供应外，为提高机房设备的供电系统可靠性，采纳如下方式：采纳频率 50HZ、电压 220V/380V 供电系统,采纳一级供电;机房供电双路输入,供电系统可靠性达到 99。9％以上;机房供电分为设备（服务器、交换机、存储等）供电和辅助设备（空调等）供电；1.1.4 机房供电系统设计供电系统容量确定机房供电系统总容量决定机房设备的安全运行，机房建设关键在于正...
