机房配套工程施工组织设计方案

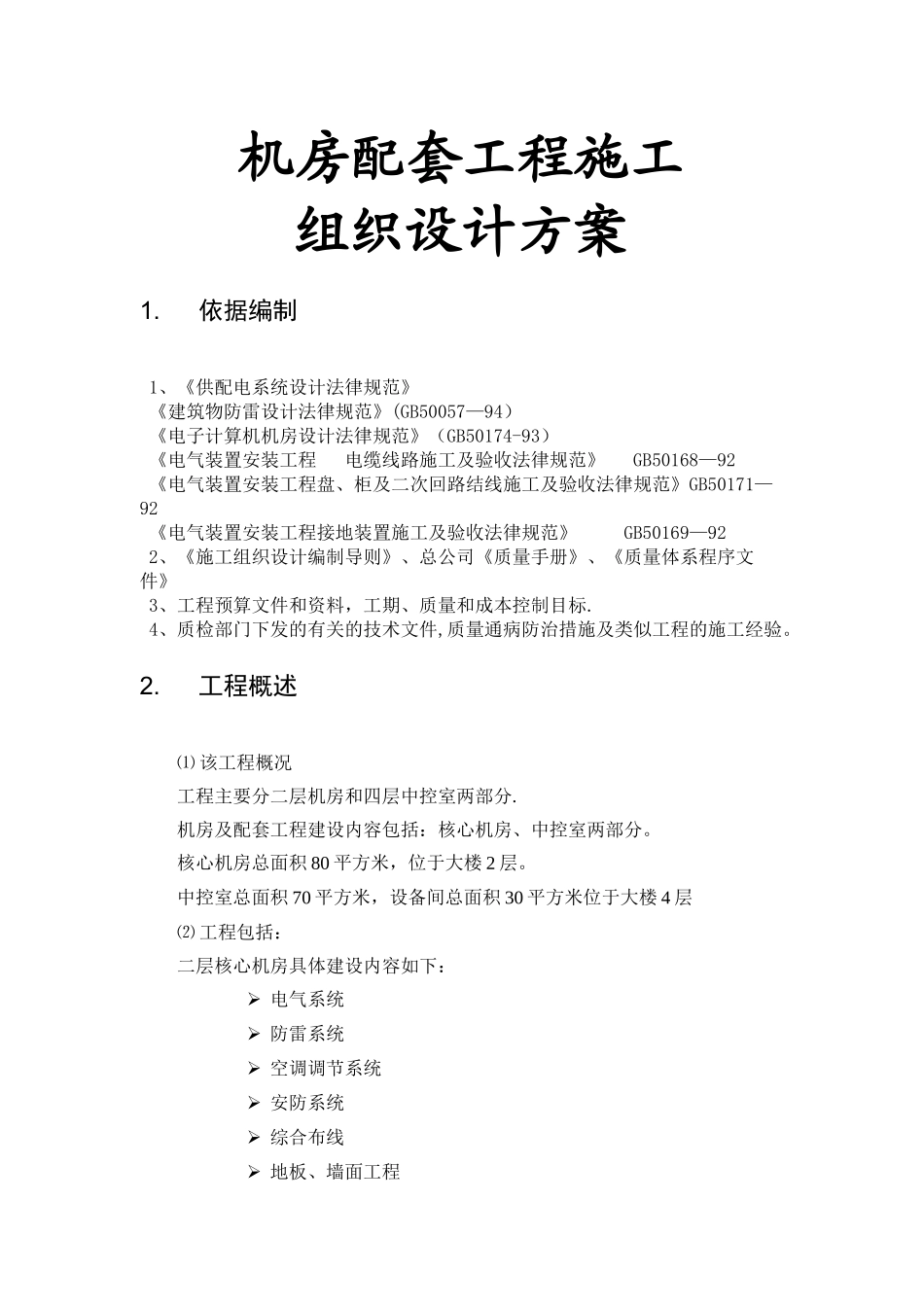

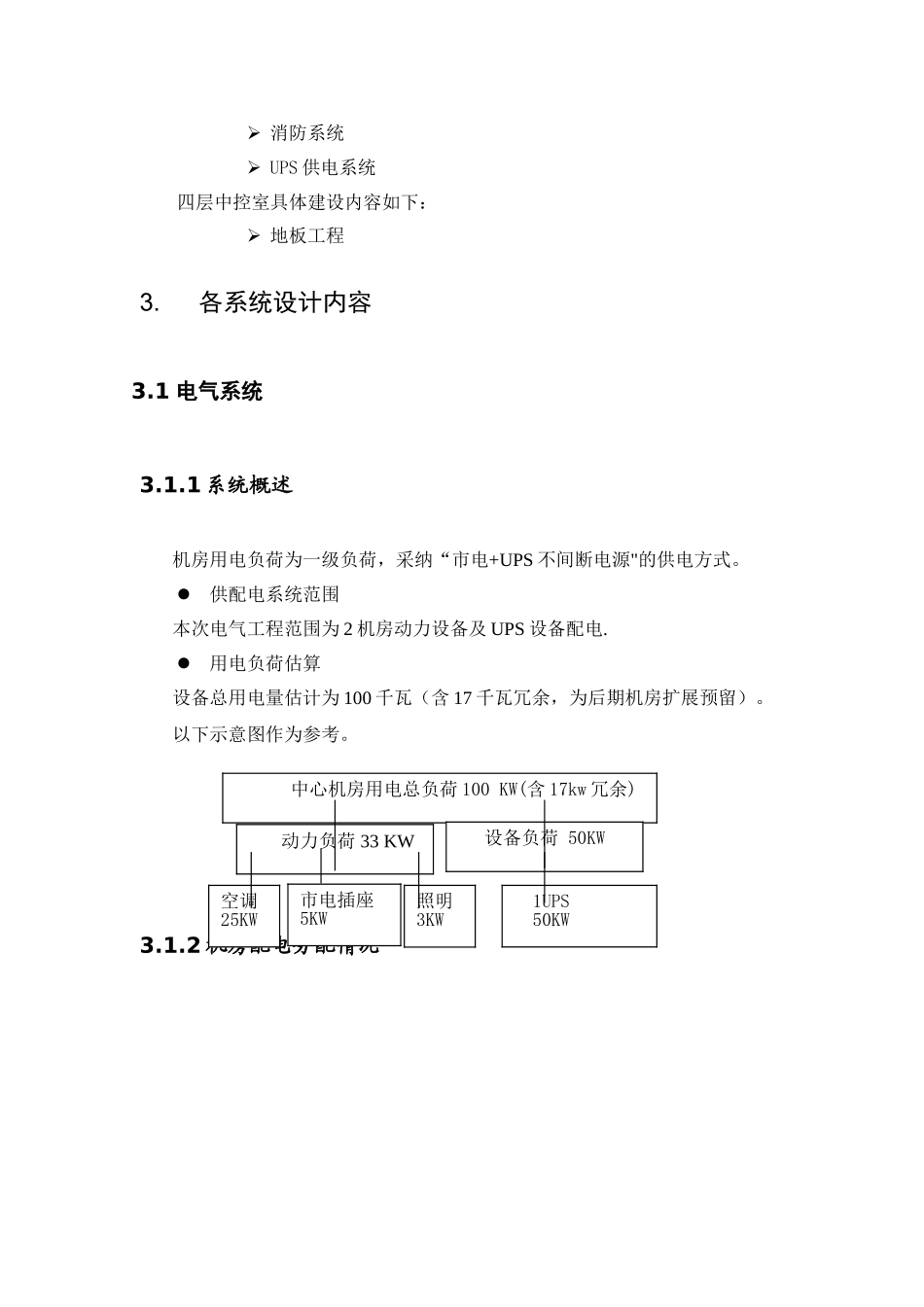

机房配套工程施工组织设计方案1.依据编制1、《供配电系统设计法律规范》《建筑物防雷设计法律规范》(GB50057—94）《电子计算机机房设计法律规范》（GB50174-93）《电气装置安装工程 电缆线路施工及验收法律规范》 GB50168—92《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB50171—92《电气装置安装工程接地装置施工及验收法律规范》 GB50169—922、《施工组织设计编制导则》、总公司《质量手册》、《质量体系程序文件》3、工程预算文件和资料，工期、质量和成本控制目标.4、质检部门下发的有关的技术文件,质量通病防治措施及类似工程的施工经验。2.工程概述⑴ 该工程概况工程主要分二层机房和四层中控室两部分.机房及配套工程建设内容包括：核心机房、中控室两部分。核心机房总面积 80 平方米，位于大楼 2 层。中控室总面积 70 平方米，设备间总面积 30 平方米位于大楼 4 层⑵ 工程包括：二层核心机房具体建设内容如下： 电气系统 防雷系统 空调调节系统 安防系统 综合布线 地板、墙面工程  消防系统 UPS 供电系统四层中控室具体建设内容如下： 地板工程 3.各系统设计内容3.1 电气系统3.1.1 系统概述机房用电负荷为一级负荷，采纳“市电+UPS 不间断电源"的供电方式。供配电系统范围本次电气工程范围为 2 机房动力设备及 UPS 设备配电.用电负荷估算设备总用电量估计为 100 千瓦（含 17 千瓦冗余，为后期机房扩展预留）。以下示意图作为参考。3.1.2 机房配电分配情况中心机房用电总负荷 100 KW(含 17kw 冗余)动力负荷 33 KW设备负荷 50KW空调25KW照明3KW1UPS50KW市电插座5KW3.1.3 机房配电方案如下:本机房区设置一台市电配电柜(内装 ups 控制系统），安装在机房区内。机房采纳三相五线制，一路市电电源经大楼互投柜切换后供机房用电，然后由一台 60KVAUPS 给主机房设备用电.进线线缆 ZR—YJV（4x95MM2+1x50MM2）电缆,引至机房市电配电柜 1AT1，机房电源系统设计总容量 100KW,可满足机房区需要，并有一定备用容量。机房采纳三相五线制独立供电,市电配电柜控制市电辅助负载，供给专用空调、新风系统、排气机等市电用电部分以及 UPS 电源，且负责主机房内 10 台机柜、监控台及消防、门禁、应急电源的供电，并预留有六路备用.其它辅助设备（如空调、新风等）由市电直接供给。机房的设备供电、空调供电与照明供电互为独立，其中插座等小容量设备采纳树...
