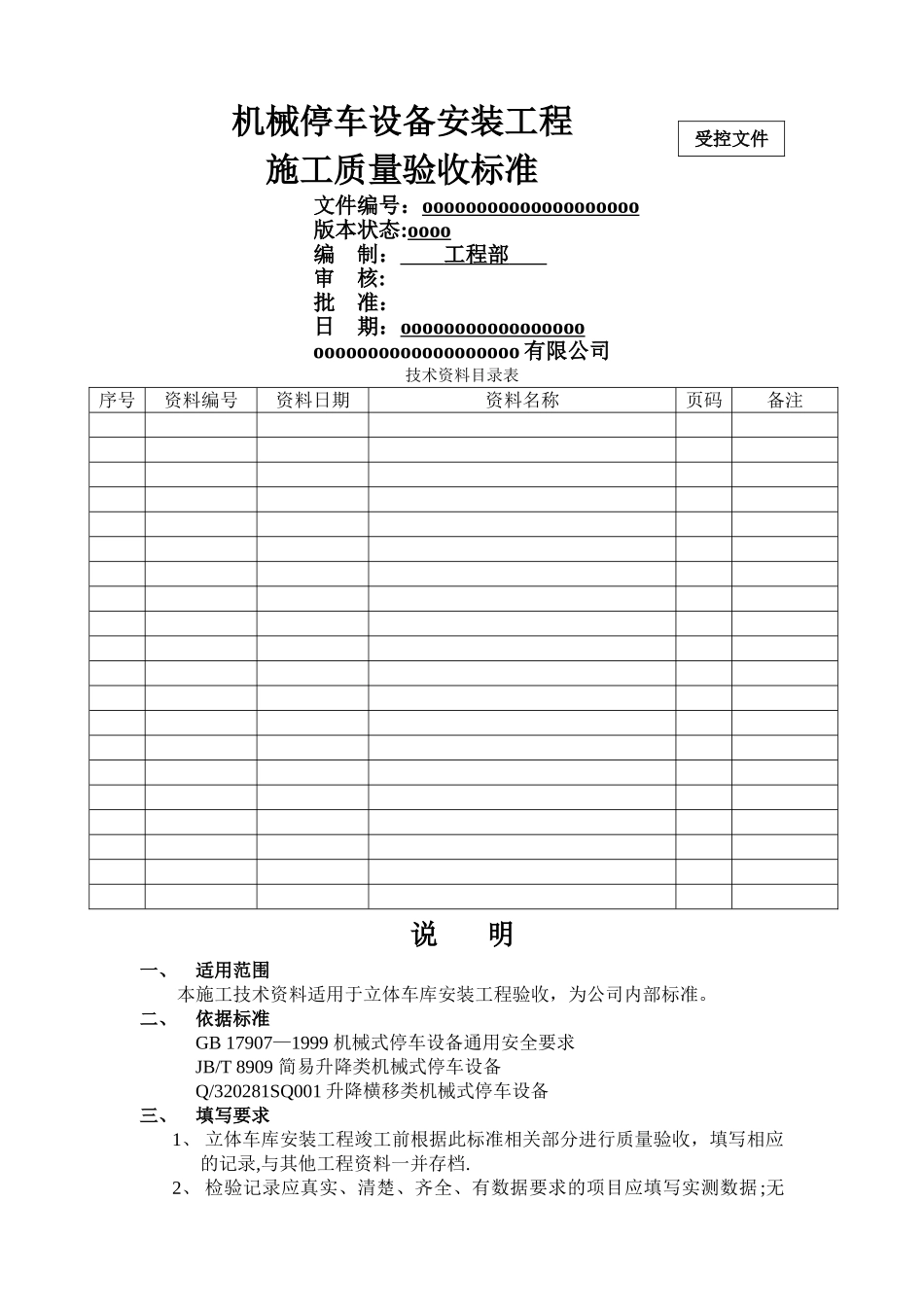

机械停车设备安装工程施工质量验收标准文件编号：oooooooooooooooooooo版本状态:oooo编 制： 工程部 审 核:批 准：日 期：oooooooooooooooooooooooooooooooooooo 有限公司技术资料目录表序号资料编号资料日期资料名称页码备注说 明一、适用范围本施工技术资料适用于立体车库安装工程验收，为公司内部标准。二、依据标准GB 17907—1999 机械式停车设备通用安全要求JB/T 8909 简易升降类机械式停车设备Q/320281SQ001 升降横移类机械式停车设备三、填写要求1、 立体车库安装工程竣工前根据此标准相关部分进行质量验收，填写相应的记录,与其他工程资料一并存档.2、 检验记录应真实、清楚、齐全、有数据要求的项目应填写实测数据 ;无受控文件数据要求的，可填划合格符号“√”或不合格符号“×"；若无此项目时,划“/”表示未发生.3、 单项评价填写“合格"或“不合格";结论填写“通过”或必须返工的具体内容。4、 各部门签字处应由本部门负责人签字，不能代签.5、 填写检验记录应使用不易褪色的黑色、蓝黑绘图、书写墨水填写，不得使用红色墨水、铅笔、普通圆珠笔。四、管理职责1、责任部门应加强工程验收的管理控制，负责组织验收、监督整改、验证整改结果.2、施工班组负责人应积极配合验收、整改.立体停车设备(升降横移类)工程验收标准一、安装基础检验标准序号检验项目检验要求检测结果单项评价1支撑立柱的各基础面的安装尺寸符合图样要求2支撑立柱的各基础面的垂直高差≤±5㎜3支撑导轨的各基础面的安装尺寸符合图纸要求4支撑立柱的各基础面的垂直高差≤±5㎜5地坑侧壁上的梁连接基础面的安装尺寸符合图纸要求二、导轨安装质量检验标准序号检验项目检验要求检测结果单项评价1连接各螺栓连接处的连接正确、牢固，无松动现象2导轨标高差与立柱支撑面的高度允差≤5㎜第 1 层第 2 层第 3 层第 4 层3导轨轨距误差单侧导项≤±4㎜单侧导项≤±2.5㎜4同层两导轨工作面的相对标高差≤±3㎜5两端撞块安装符合图样要求，能有效防止出轨三、框架安装质量检验标准序号检验项目检验要求检测结果单项评价1连接螺栓连接各螺栓连接处的连接正确、牢固，无松动现象焊接连接焊高焊缝外观应符合 GB/T12469 的Ⅲ级要求2立柱柱基标高允差为±2。5㎜垂直度≤柱长度的 1/1000，且不大于 8㎜柱间距偏差≤±3㎜3梁间平行度≤柱长度的 1/1000，且不大于 10㎜4框架对角线长度允差≤对角线长度的 1/1000，且不大于 10㎜5框架外观质量外观质量...
