机械设计二试卷B

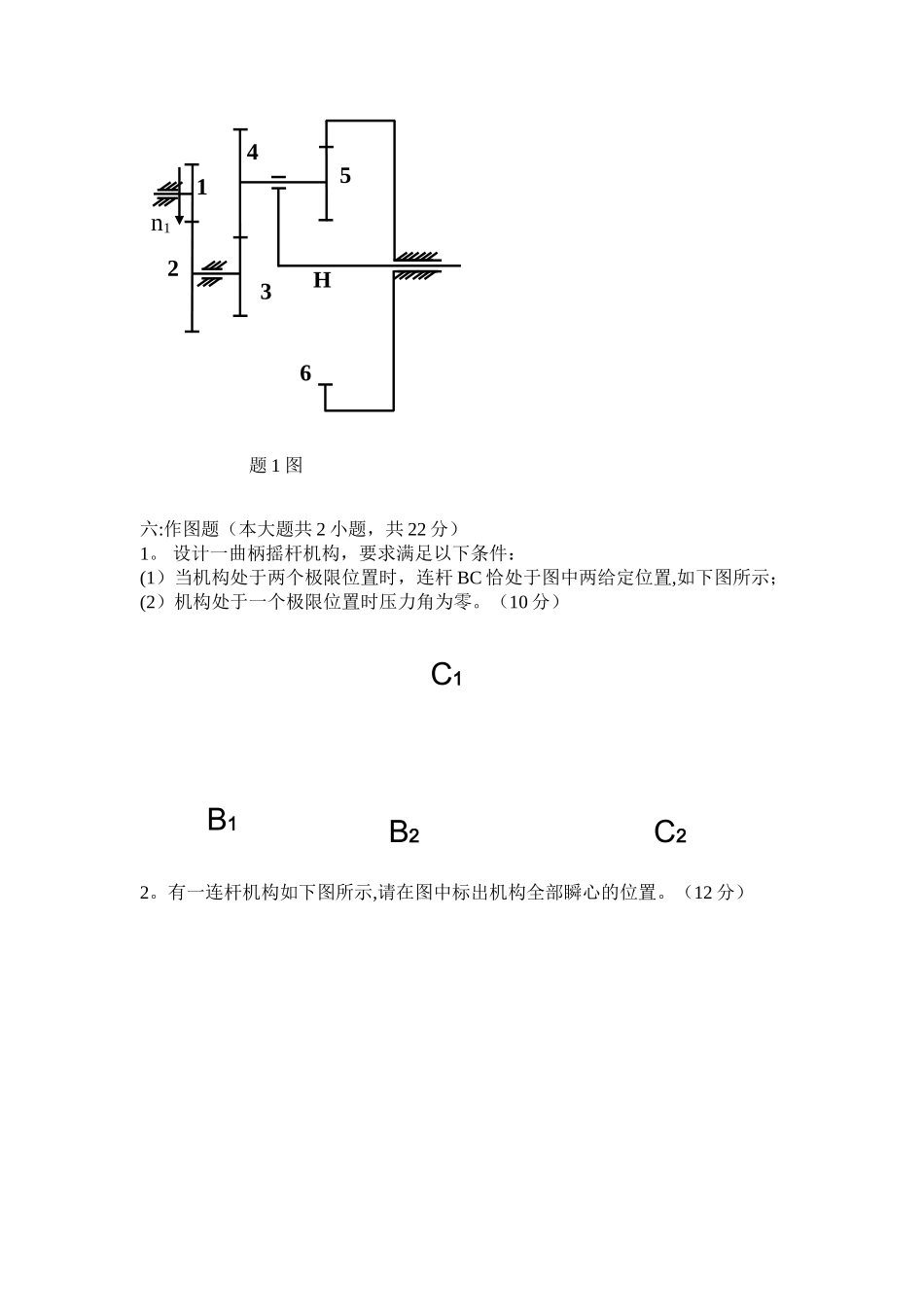

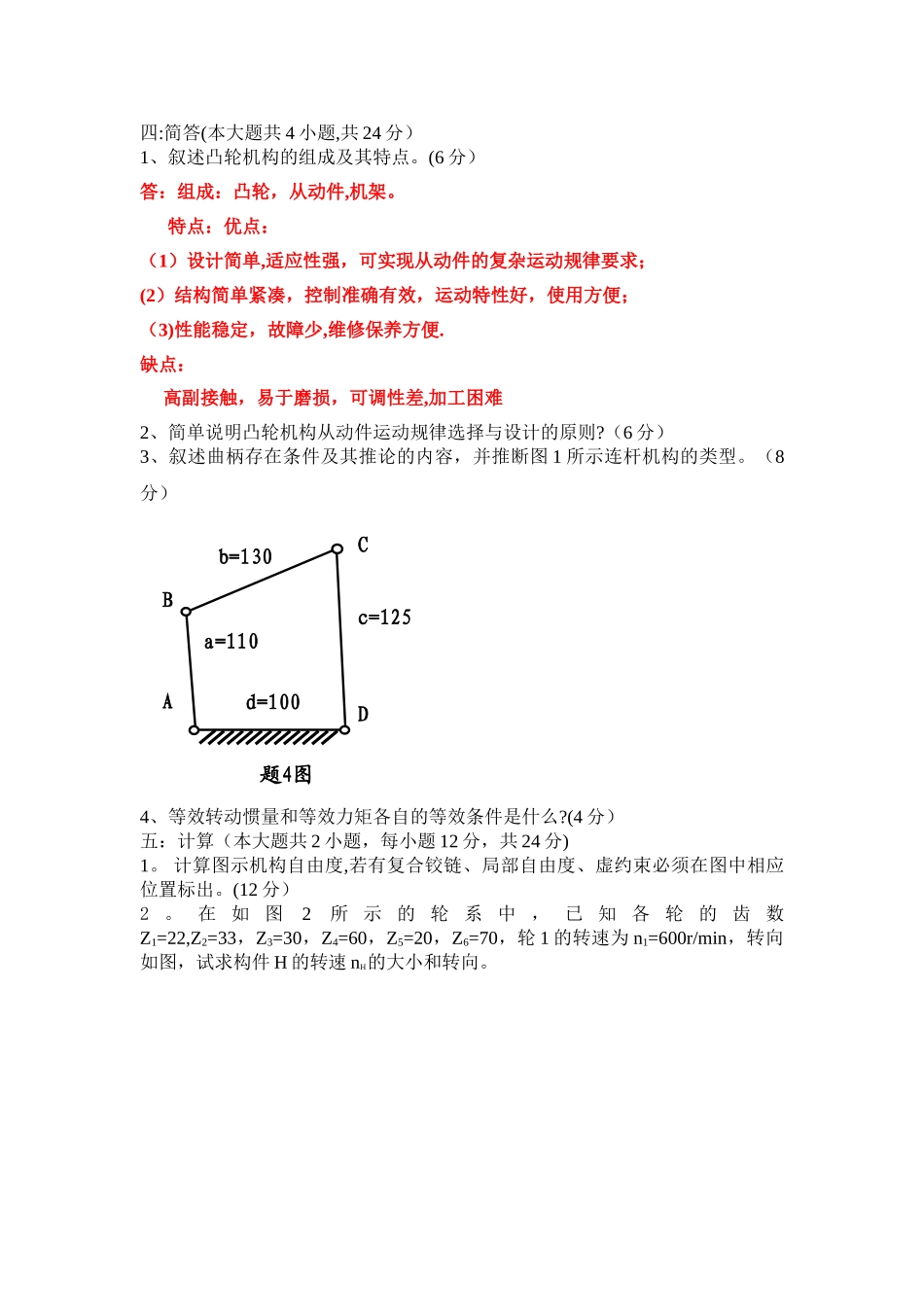

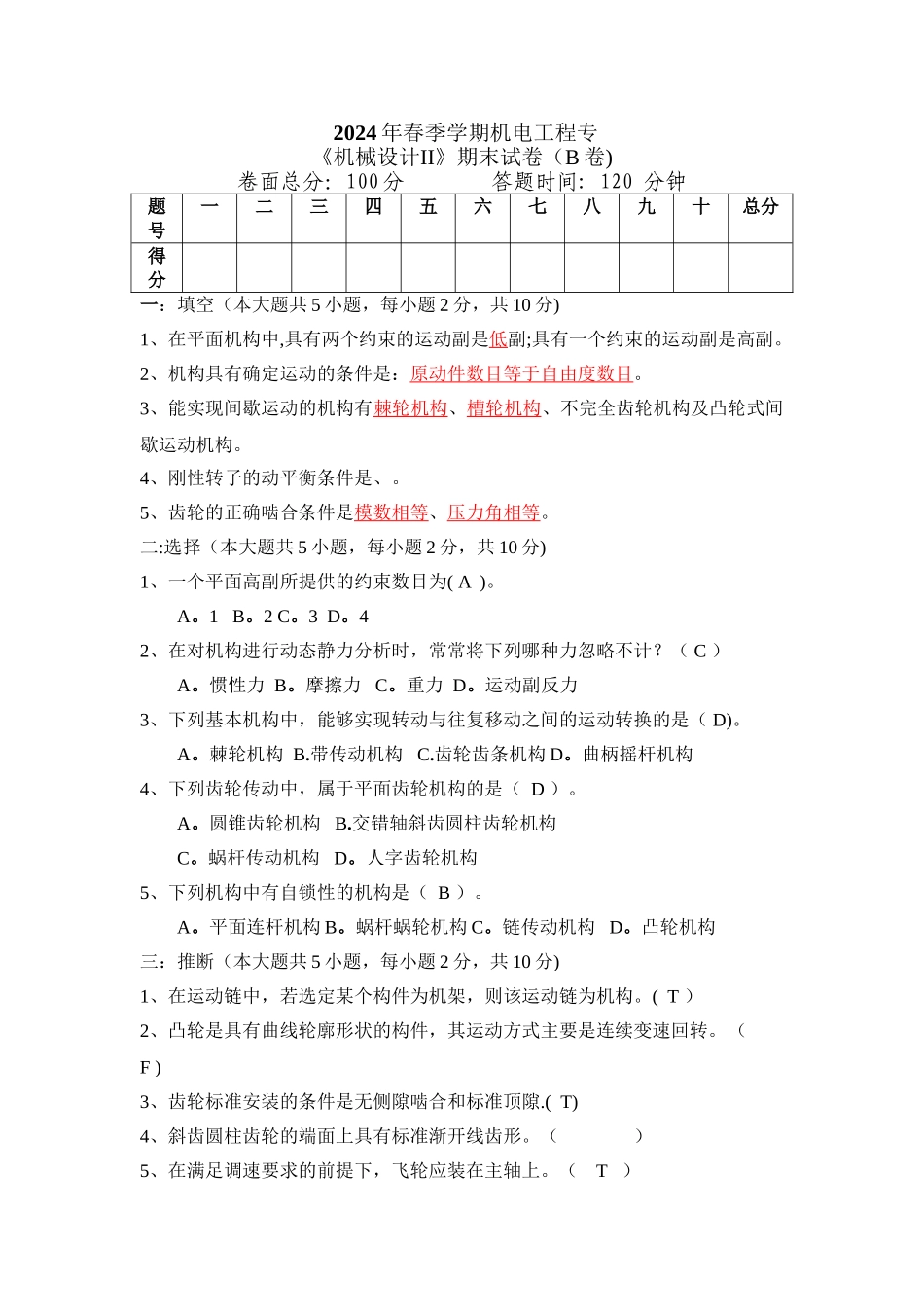

2024 年春季学期机电工程专《机械设计II》期末试卷（B 卷)卷面总分：100 分 答题时间: 120 分钟题号一二三四五六七八九十总分得分一：填空（本大题共 5 小题，每小题 2 分，共 10 分)1、在平面机构中,具有两个约束的运动副是低副;具有一个约束的运动副是高副。2、机构具有确定运动的条件是：原动件数目等于自由度数目。3、能实现间歇运动的机构有棘轮机构、槽轮机构、不完全齿轮机构及凸轮式间歇运动机构。4、刚性转子的动平衡条件是、。5、齿轮的正确啮合条件是模数相等、压力角相等。二:选择（本大题共 5 小题，每小题 2 分，共 10 分)1、一个平面高副所提供的约束数目为( A )。A。1 B。2 C。3 D。42、在对机构进行动态静力分析时，常常将下列哪种力忽略不计？（ C ）A。惯性力 B。摩擦力 C。重力 D。运动副反力3、下列基本机构中，能够实现转动与往复移动之间的运动转换的是（ D)。A。棘轮机构 B.带传动机构 C.齿轮齿条机构 D。曲柄摇杆机构4、下列齿轮传动中，属于平面齿轮机构的是（ D ）。A。圆锥齿轮机构 B.交错轴斜齿圆柱齿轮机构 C。蜗杆传动机构 D。人字齿轮机构5、下列机构中有自锁性的机构是（ B ）。A。平面连杆机构 B。蜗杆蜗轮机构 C。链传动机构 D。凸轮机构三：推断（本大题共 5 小题，每小题 2 分，共 10 分)1、在运动链中，若选定某个构件为机架，则该运动链为机构。( T ）2、凸轮是具有曲线轮廓形状的构件，其运动方式主要是连续变速回转。（ F )3、齿轮标准安装的条件是无侧隙啮合和标准顶隙.( T)4、斜齿圆柱齿轮的端面上具有标准渐开线齿形。（ ）5、在满足调速要求的前提下，飞轮应装在主轴上。（ T ） 四:简答(本大题共 4 小题,共 24 分）1、叙述凸轮机构的组成及其特点。(6 分）答：组成：凸轮，从动件,机架。 特点：优点：（1）设计简单,适应性强，可实现从动件的复杂运动规律要求；(2）结构简单紧凑，控制准确有效，运动特性好，使用方便；（3)性能稳定，故障少,维修保养方便.缺点： 高副接触，易于磨损，可调性差,加工困难2、简单说明凸轮机构从动件运动规律选择与设计的原则?（6 分）3、叙述曲柄存在条件及其推论的内容，并推断图 1 所示连杆机构的类型。（8分）4、等效转动惯量和等效力矩各自的等效条件是什么?(4 分）五：计算（本大题共 2 小题，每小题 12 分，共 24 分)1。 计算图示机构自由度,若有复合铰链、局部自由度、虚约束必须...
