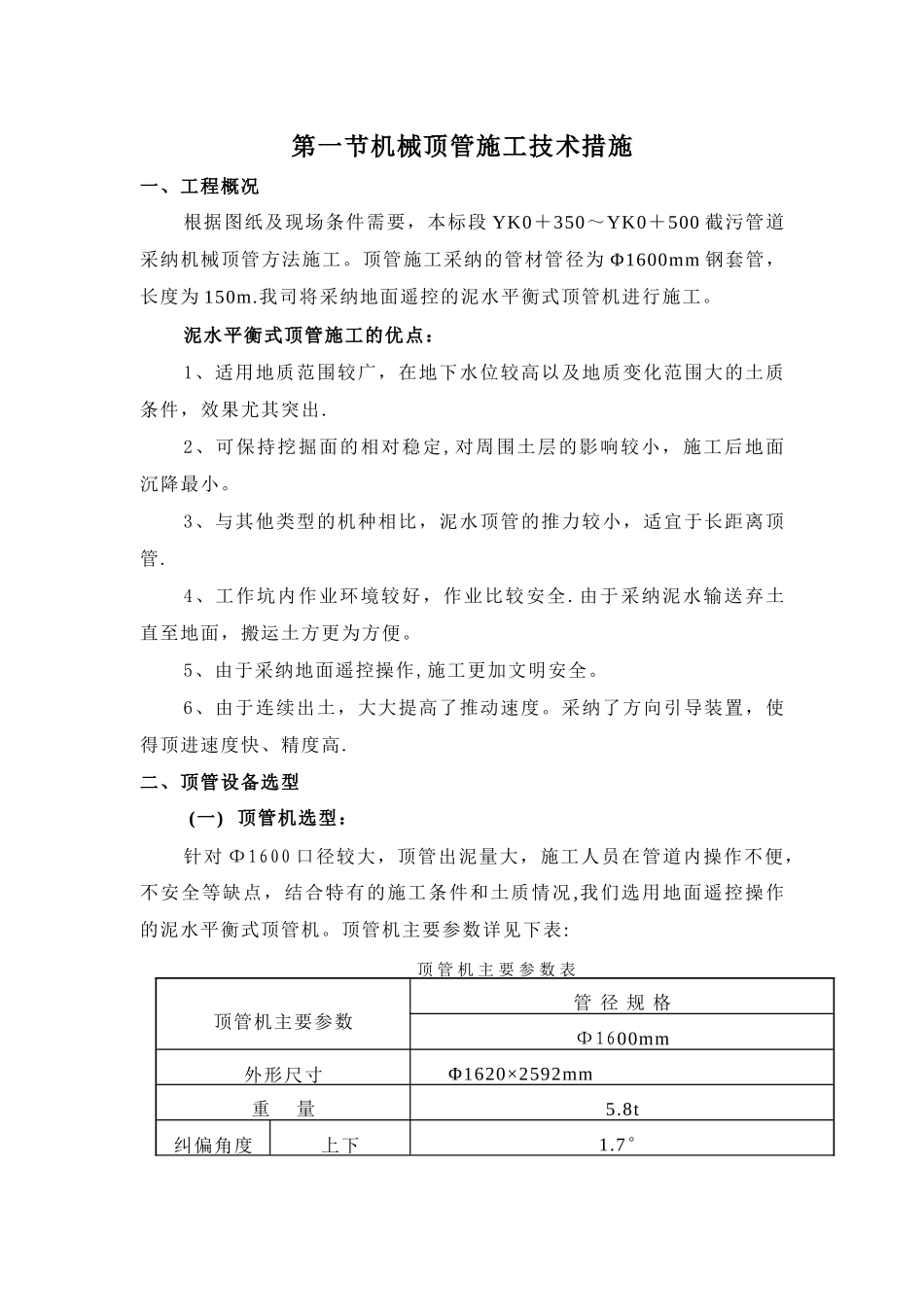

第一节机械顶管施工技术措施一、工程概况根据图纸及现场条件需要，本标段 YK0＋350～YK0＋500 截污管道采纳机械顶管方法施工。顶管施工采纳的管材管径为 Φ1600mm 钢套管，长度为 150m.我司将采纳地面遥控的泥水平衡式顶管机进行施工。泥水平衡式顶管施工的优点：1、适用地质范围较广，在地下水位较高以及地质变化范围大的土质条件，效果尤其突出.2、可保持挖掘面的相对稳定,对周围土层的影响较小，施工后地面沉降最小。3、与其他类型的机种相比，泥水顶管的推力较小，适宜于长距离顶管.4、工作坑内作业环境较好，作业比较安全.由于采纳泥水输送弃土直至地面，搬运土方更为方便。5、由于采纳地面遥控操作,施工更加文明安全。6、由于连续出土，大大提高了推动速度。采纳了方向引导装置，使得顶进速度快、精度高.二、顶管设备选型(一) 顶管机选型：针对 Φ1600 口径较大，顶管出泥量大，施工人员在管道内操作不便，不安全等缺点，结合特有的施工条件和土质情况,我们选用地面遥控操作的泥水平衡式顶管机。顶管机主要参数详见下表:顶 管 机 主 要 参 数 表顶管机主要参数管 径 规 格Φ1600mm外形尺寸Φ1620×2592mm重 量5.8t纠偏角度上下1.7°左右1。2°可破裂砾石最大直径320mm进排泥管直径Φ80mm（二）泥水平衡顶管机原理：泥水平衡式顶管机是利用加压的泥水及刀盘推动切削刀进行挖掘施工的.压力泥水在挖掘面泥土的表面形成一层泥膜,同时通过压力的作用与挖掘面的土压和地下水压力保持动态平衡，有效的稳定挖掘面，将顶管施工对地面的影响即地面沉降减少到最小.当掘进机正常工作时,进排泥阀均打开，机内旁通阀关闭。泥水从进泥管经过进泥阀进入顶管机挖掘面的泥水仓里，挖掘的泥砂经同泥水搅拌后,通过排泥管和排泥泵送到地面的泥水分离装置。泥水分离装置将泥砂和水分离以后，泥水再次送入刀盘循环使用.这些工序完全由中央操作盘进行遥控。详见附图《泥水平衡顶管法系统图》(V—04）。(三） 配套设备:1、进排泥泵：选用不仅能泵送清水，而且泵送 r=1。3 以下泥砂的离心泵作为进排泥泵。2、基坑旁通：用于改变泥水循环方向,防止管内堵塞.3、泥水管路系统:包括泥水钢管、泥水软管、旁通阀组、流量系统、隔膜式压力表等。4、千斤顶：采纳 2 台 300t 液压千斤顶,行程 800mm.5、高压油泵:选用额定压力为 31。5Mpa 的柱塞泵，经分配器、控制阀进入千斤顶,各千斤顶的进油管并联在一起，保证各千斤顶活塞的出力和行程一致。6、...
