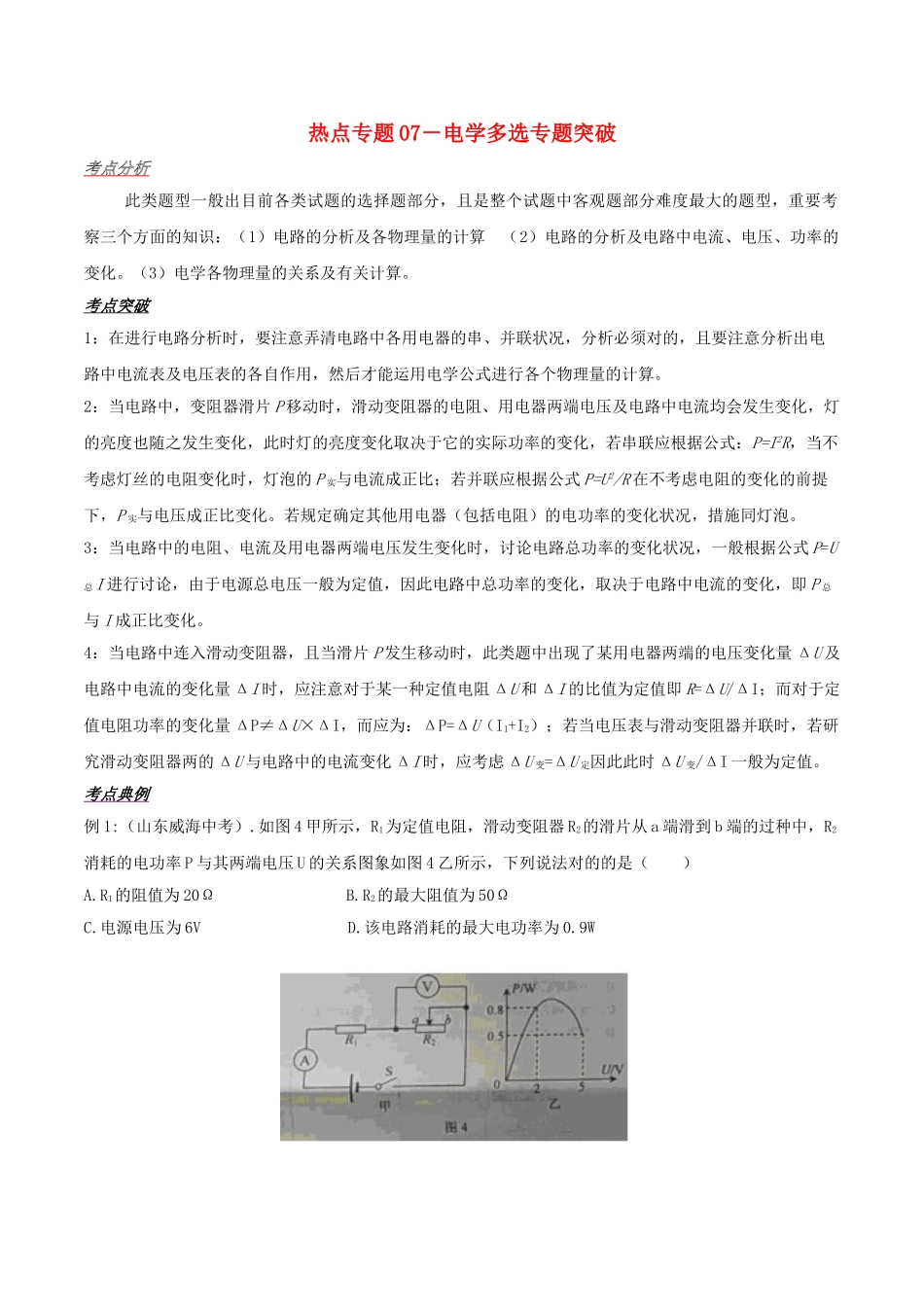

热点专题 07－电学多选专题突破考点分析此类题型一般出目前各类试题的选择题部分，且是整个试题中客观题部分难度最大的题型，重要考察三个方面的知识：（1）电路的分析及各物理量的计算 （2）电路的分析及电路中电流、电压、功率的变化。（3）电学各物理量的关系及有关计算。考点突破1：在进行电路分析时，要注意弄清电路中各用电器的串、并联状况，分析必须对的，且要注意分析出电路中电流表及电压表的各自作用，然后才能运用电学公式进行各个物理量的计算。2：当电路中，变阻器滑片 P 移动时，滑动变阻器的电阻、用电器两端电压及电路中电流均会发生变化，灯的亮度也随之发生变化，此时灯的亮度变化取决于它的实际功率的变化，若串联应根据公式：P=I2R，当不考虑灯丝的电阻变化时，灯泡的 P 实与电流成正比；若并联应根据公式 P=U2/R 在不考虑电阻的变化的前提下，P 实与电压成正比变化。若规定确定其他用电器（包括电阻）的电功率的变化状况，措施同灯泡。3：当电路中的电阻、电流及用电器两端电压发生变化时，讨论电路总功率的变化状况，一般根据公式 P=U总I 进行讨论，由于电源总电压一般为定值，因此电路中总功率的变化，取决于电路中电流的变化，即 P 总与 I 成正比变化。4：当电路中连入滑动变阻器，且当滑片 P 发生移动时，此类题中出现了某用电器两端的电压变化量 ΔU 及电路中电流的变化量 ΔI 时，应注意对于某一种定值电阻 ΔU 和 ΔI 的比值为定值即 R=ΔU/ΔI；而对于定值电阻功率的变化量 ΔP≠ΔU×ΔI，而应为：ΔP=ΔU（I1+I2）；若当电压表与滑动变阻器并联时，若研究滑动变阻器两的 ΔU 与电路中的电流变化 ΔI 时，应考虑 ΔU 变=ΔU 定因此此时 ΔU 变/ΔI 一般为定值。考点典例例 1:（山东威海中考）.如图 4 甲所示，R1为定值电阻，滑动变阻器 R2的滑片从 a 端滑到 b 端的过种中，R2消耗的电功率 P 与其两端电压 U 的关系图象如图 4 乙所示，下列说法对的的是（ ）A.R1的阻值为 20Ω B.R2的最大阻值为 50ΩC.电源电压为 6V D.该电路消耗的最大电功率为 0.9W【答案】B、C【解析】由题意和乙图可知，根据 P=UI,可得电路中当电压表分别为 2V 和 5V 时，两次电流分别为 I1=P/U=0.4A，I2=P/U=0.1A，又由于两个电阻串联，上述两种状况下 R1 两端电压分别为 U－2V 和 U－5V，因此I1=U－2V/R1①，同理 I2= U－5V/R1②；两式联立可得 U=6V，R1=10Ω，因此...
