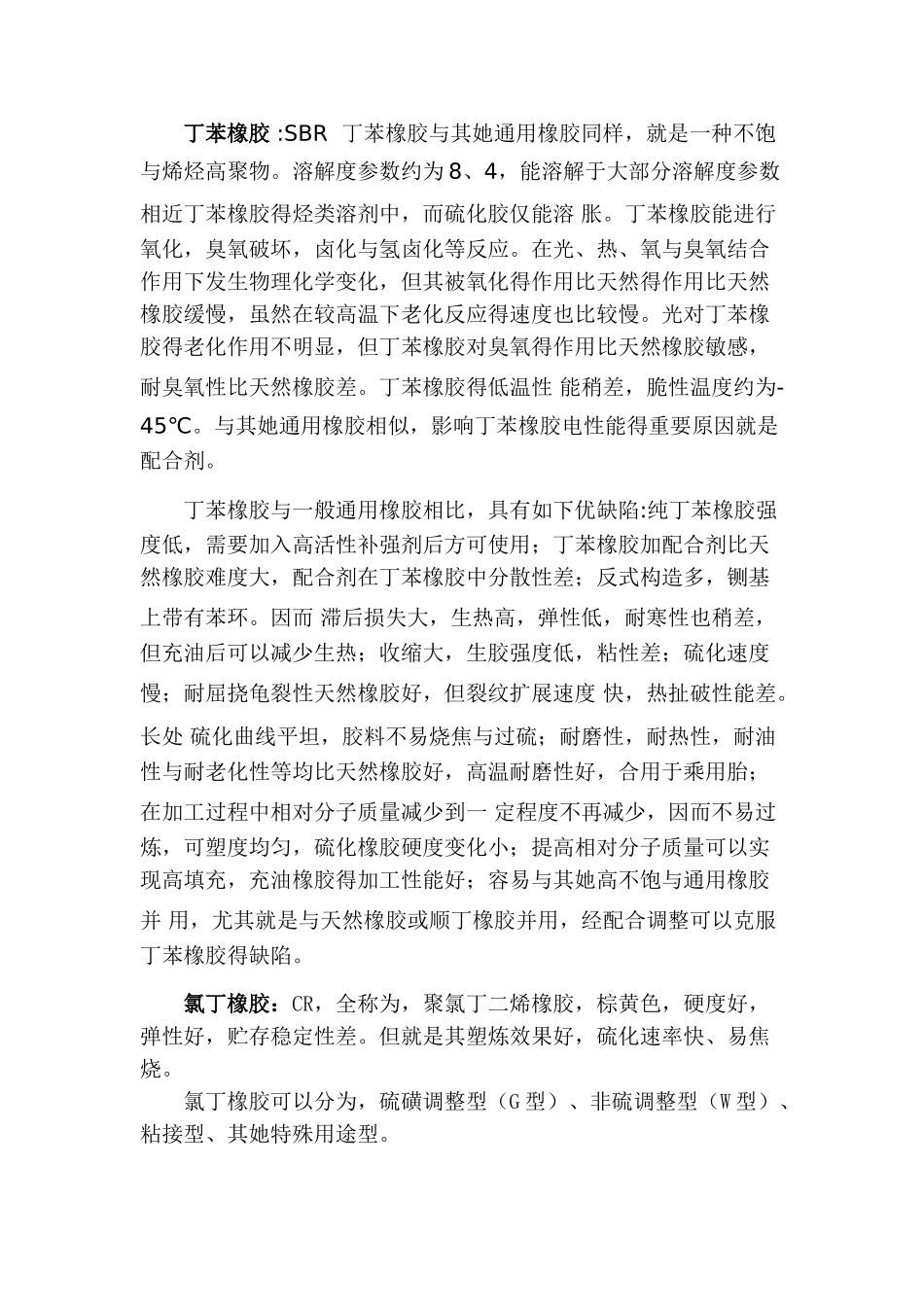

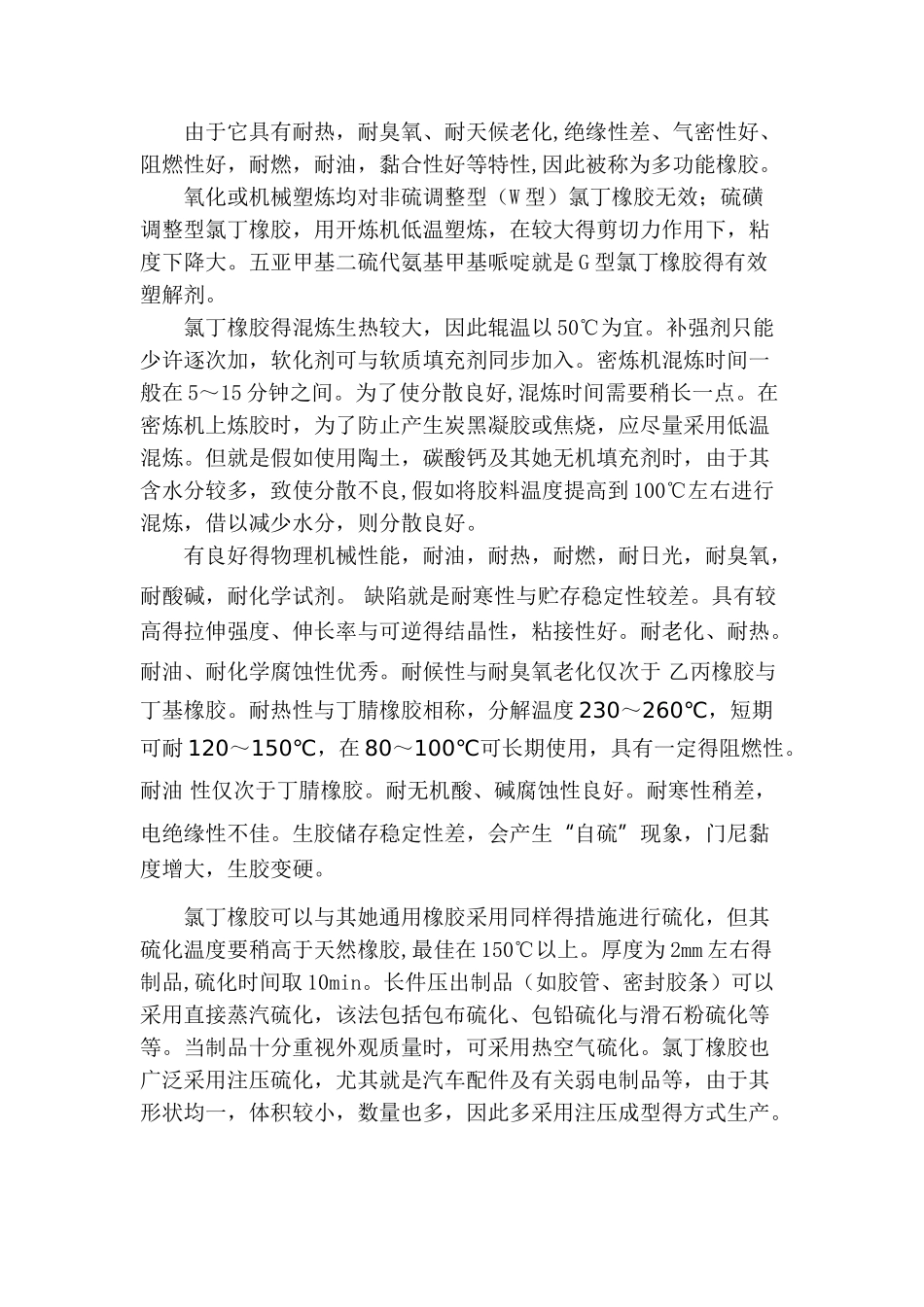

丁苯橡胶 :SBR 丁苯橡胶与其她通用橡胶同样，就是一种不饱与烯烃高聚物。溶解度参数约为 8、4，能溶解于大部分溶解度参数相近丁苯橡胶得烃类溶剂中，而硫化胶仅能溶 胀。丁苯橡胶能进行氧化，臭氧破坏，卤化与氢卤化等反应。在光、热、氧与臭氧结合作用下发生物理化学变化，但其被氧化得作用比天然得作用比天然橡胶缓慢，虽然在较高温下老化反应得速度也比较慢。光对丁苯橡胶得老化作用不明显，但丁苯橡胶对臭氧得作用比天然橡胶敏感，耐臭氧性比天然橡胶差。丁苯橡胶得低温性 能稍差，脆性温度约为-45℃。与其她通用橡胶相似，影响丁苯橡胶电性能得重要原因就是配合剂。丁苯橡胶与一般通用橡胶相比，具有如下优缺陷:纯丁苯橡胶强度低，需要加入高活性补强剂后方可使用；丁苯橡胶加配合剂比天然橡胶难度大，配合剂在丁苯橡胶中分散性差；反式构造多，铡基上带有苯环。因而 滞后损失大，生热高，弹性低，耐寒性也稍差，但充油后可以减少生热；收缩大，生胶强度低，粘性差；硫化速度慢；耐屈挠龟裂性天然橡胶好，但裂纹扩展速度 快，热扯破性能差。长处 硫化曲线平坦，胶料不易烧焦与过硫；耐磨性，耐热性，耐油性与耐老化性等均比天然橡胶好，高温耐磨性好，合用于乘用胎；在加工过程中相对分子质量减少到一 定程度不再减少，因而不易过炼，可塑度均匀，硫化橡胶硬度变化小；提高相对分子质量可以实现高填充，充油橡胶得加工性能好；容易与其她高不饱与通用橡胶并 用，尤其就是与天然橡胶或顺丁橡胶并用，经配合调整可以克服丁苯橡胶得缺陷。氯丁橡胶：CR，全称为，聚氯丁二烯橡胶，棕黄色，硬度好，弹性好，贮存稳定性差。但就是其塑炼效果好，硫化速率快、易焦烧。氯丁橡胶可以分为，硫磺调整型（G 型）、非硫调整型（W 型）、粘接型、其她特殊用途型。由于它具有耐热，耐臭氧、耐天候老化,绝缘性差、气密性好、阻燃性好，耐燃，耐油，黏合性好等特性,因此被称为多功能橡胶。氧化或机械塑炼均对非硫调整型（W 型）氯丁橡胶无效；硫磺调整型氯丁橡胶，用开炼机低温塑炼，在较大得剪切力作用下，粘度下降大。五亚甲基二硫代氨基甲基哌啶就是 G 型氯丁橡胶得有效塑解剂。氯丁橡胶得混炼生热较大，因此辊温以 50℃为宜。补强剂只能少许逐次加，软化剂可与软质填充剂同步加入。密炼机混炼时间一般在 5～15 分钟之间。为了使分散良好,混炼时间需要稍长一点。在密炼机上炼胶时，为了防止产生炭黑凝胶或焦烧，应尽量采用低温混炼。但就...
