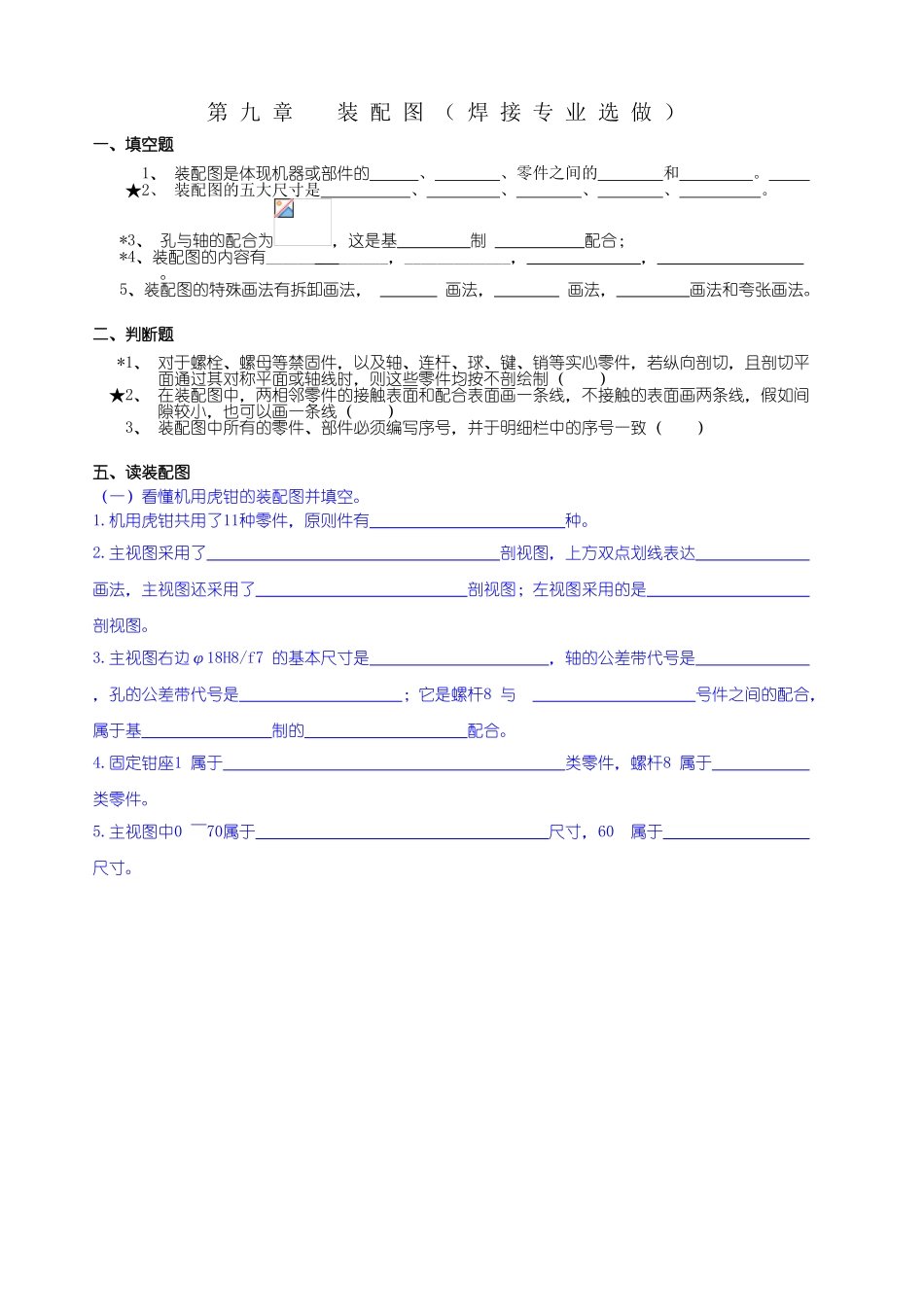

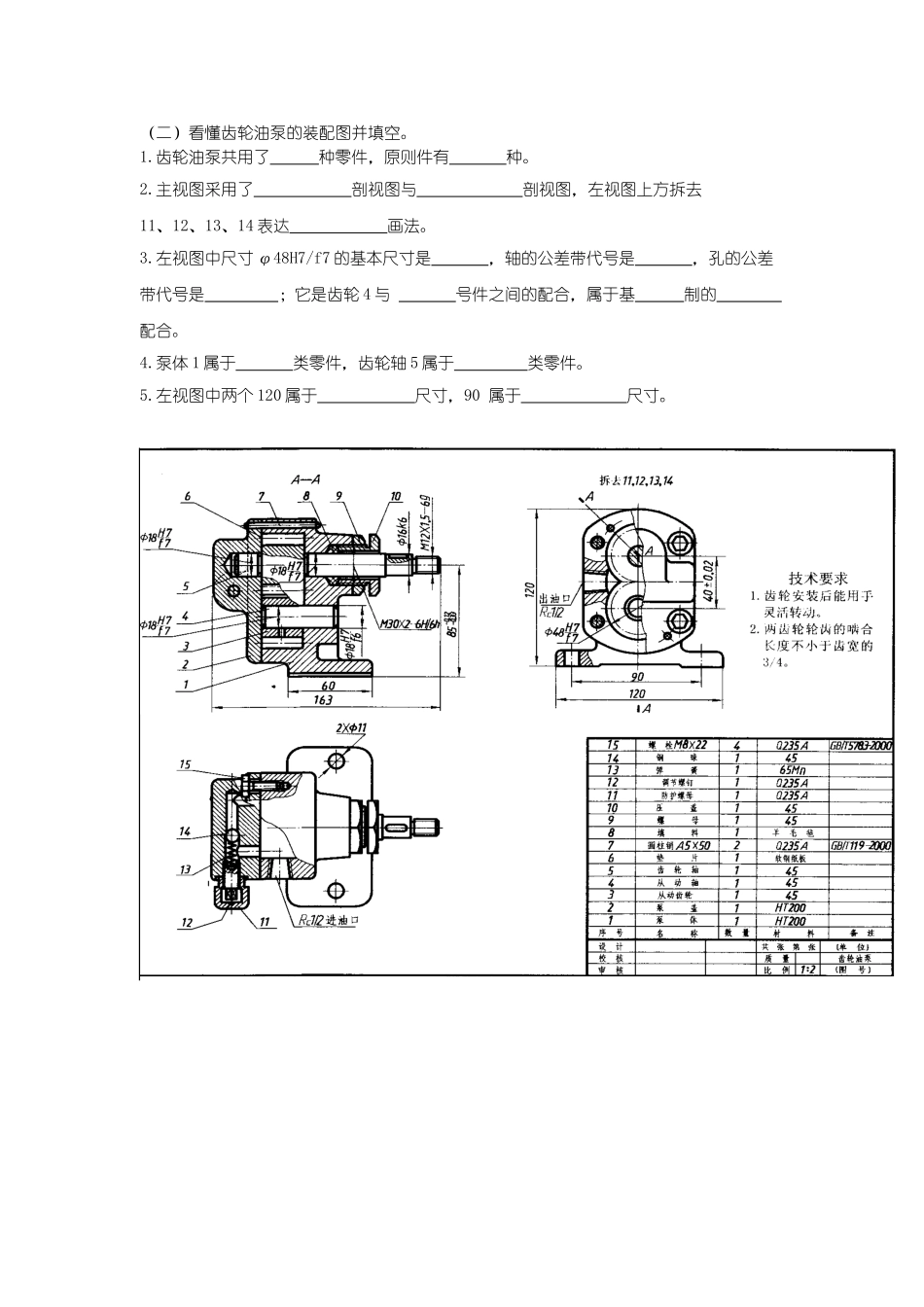

第 九 章 装 配 图 （ 焊 接 专 业 选 做 ）一、填空题 1、 装配图是体现机器或部件的 、 、零件之间的 和 。 ★2、 装配图的五大尺寸是 、 、 、 、 。*3、 孔与轴的配合为，这是基 制 配合；*4、装配图的内容有_______ ______，_____________， ， 。5、装配图的特殊画法有拆卸画法， 画法， 画法， 画法和夸张画法。二、判断题*1、 对于螺栓、螺母等禁固件，以及轴、连杆、球、键、销等实心零件，若纵向剖切，且剖切平面通过其对称平面或轴线时，则这些零件均按不剖绘制（ ）★2、 在装配图中，两相邻零件的接触表面和配合表面画一条线，不接触的表面画两条线，假如间隙较小，也可以画一条线（ ）3、 装配图中所有的零件、部件必须编写序号，并于明细栏中的序号一致（ ）五、读装配图（一）看懂机用虎钳的装配图并填空。1.机用虎钳共用了11种零件，原则件有 种。2.主视图采用了 剖视图，上方双点划线表达 画法，主视图还采用了 剖视图；左视图采用的是 剖视图。3.主视图右边φ18H8/f7 的基本尺寸是 ，轴的公差带代号是 ，孔的公差带代号是 ；它是螺杆8 与 号件之间的配合，属于基 制的 配合。4.固定钳座1 属于 类零件，螺杆8 属于 类零件。5.主视图中0 ～70属于 尺寸，60 属于 尺寸。（二）看懂齿轮油泵的装配图并填空。1.齿轮油泵共用了 种零件，原则件有 种。2.主视图采用了 剖视图与 剖视图，左视图上方拆去11、12、13、14 表达 画法。3.左视图中尺寸 φ48H7/f7 的基本尺寸是 ，轴的公差带代号是 ，孔的公差带代号是 ；它是齿轮 4 与 号件之间的配合，属于基 制的 配合。4.泵体 1 属于 类零件，齿轮轴 5 属于 类零件。5.左视图中两个 120 属于 尺寸，90 属于 尺寸。
