材料研究与测试方法试卷

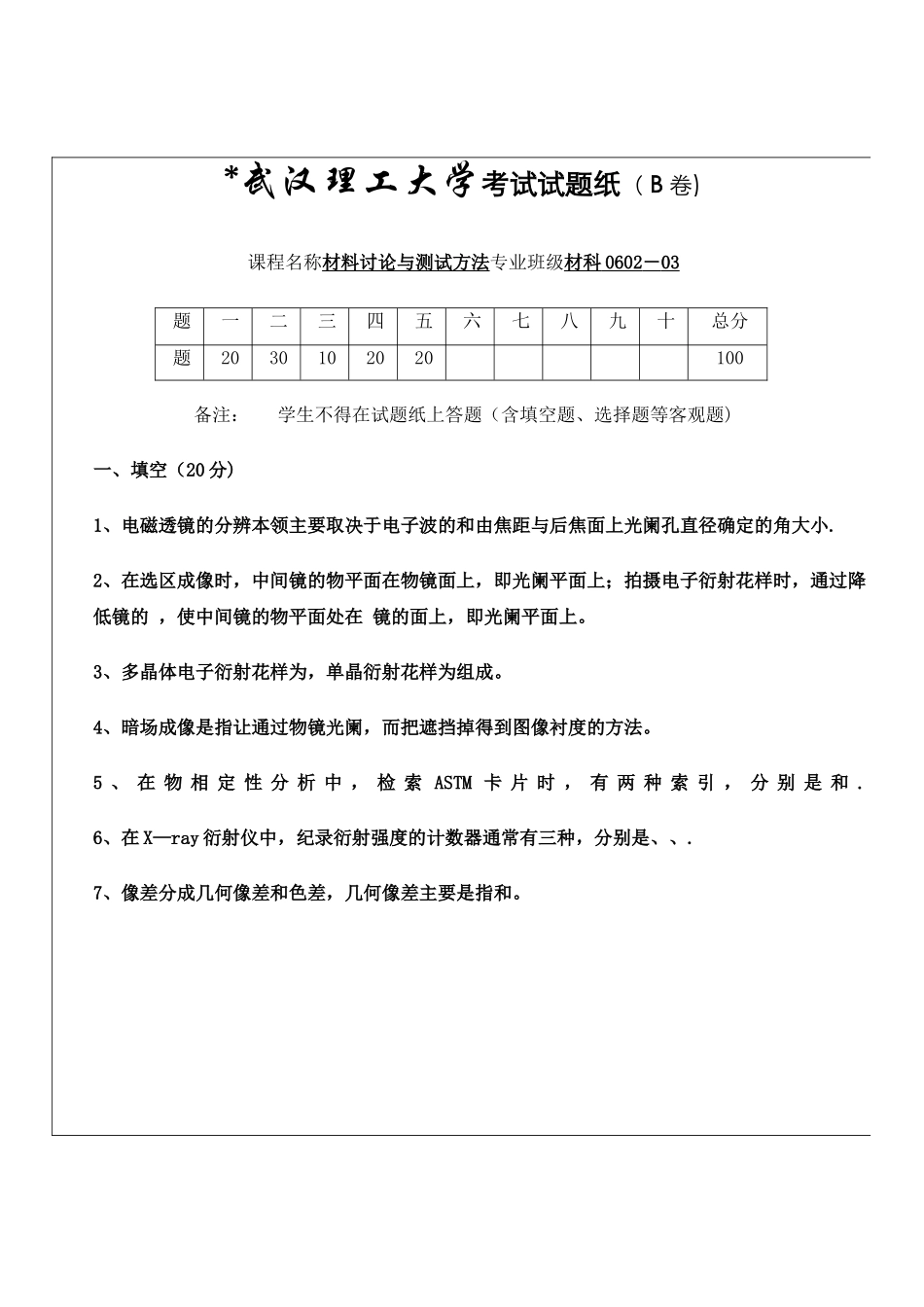

*武汉理工大学考试试题纸（ B 卷)课程名称材料讨论与测试方法专业班级材科 0602 － 03 题号一二三四五六七八九十总分题分2030102020100备注： 学生不得在试题纸上答题（含填空题、选择题等客观题)一、填空（20 分)1、电磁透镜的分辨本领主要取决于电子波的和由焦距与后焦面上光阑孔直径确定的角大小.2、在选区成像时，中间镜的物平面在物镜面上，即光阑平面上；拍摄电子衍射花样时，通过降低镜的 ，使中间镜的物平面处在 镜的面上，即光阑平面上。3、多晶体电子衍射花样为，单晶衍射花样为组成。4、暗场成像是指让通过物镜光阑，而把遮挡掉得到图像衬度的方法。5 、 在 物 相 定 性 分 析 中 ， 检 索 ASTM 卡 片 时 ， 有 两 种 索 引 ， 分 别 是 和 .6、在 X—ray 衍射仪中，纪录衍射强度的计数器通常有三种，分别是、、.7、像差分成几何像差和色差，几何像差主要是指和。二、简答题（30 分）1、简述 X-ray 反射(衍射）与可见光反射的区别。2、透射电镜中有哪些主要光阑? 分别安装在什么位置? 其作用如何？3、简述单晶电子衍射花样的分析步骤（相机常数未知)。三、以 CoKα(λ＝0.15405nm）线照射某黄铜试样的（400）面：当 ψ＝0°时，2θ＝150。4°;当 ψ＝45°时,2θ＝150。9°，试计算试样表面的宏观应力.（已知:a＝0.3695nm，E＝8.83×104MPa，ν=0。35）（10 分）四、作图说明衍衬成像原理，并说明什么是明场像、暗场像和中心暗场像。（20 分）五、画出 fcc 晶体［011］晶带的标准电子衍射花样,取 N＝h2＋k2＋l2≤12 的斑点。（20 分）武汉理工大学教务处试题标准答案及评分标准用纸课程名称材料讨论与测试方法（B 卷）一、每空 1 分，共 20 分1、波长、孔径角；2、像平面、选区光阑、中间镜、激磁电流、物镜、焦平面、物镜光阑；3、一系列不同半径的同心圆、排列整齐的斑点;4、衍射电子、透射电子；5、数字索引、字母索引；6、正比计数器、盖革计数器、闪耀计数器;7、球差、像散。二、30 分1、10 分答:a、X—ray 衍射中，只有一定数目的入射角能产生反射。 3 分b、X—ray 衍射中，不仅是晶体表面，内层原子也参加.3 分c、强度不同，X—ray 衍射强度微弱. 2 分d、本质不同，X—ray 衍射是由于相干散射而产生的。2 分2、10 分答：主要有三种光阑：A 聚光镜光阑。在双聚光镜系统中,该光阑装在第二聚光镜下方。作用：限制照明孔径角。（3 分)；B 物镜光阑。安...
