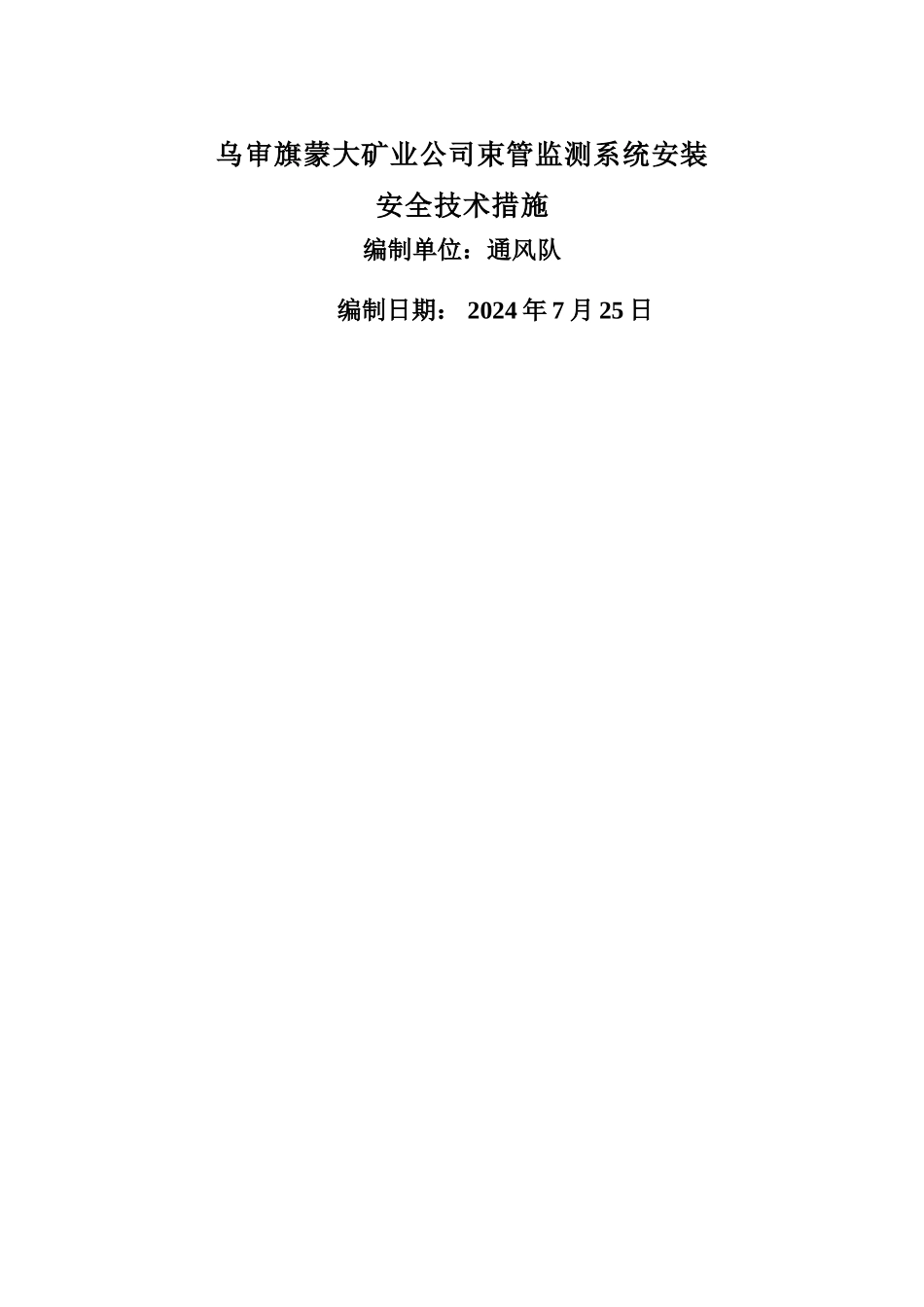

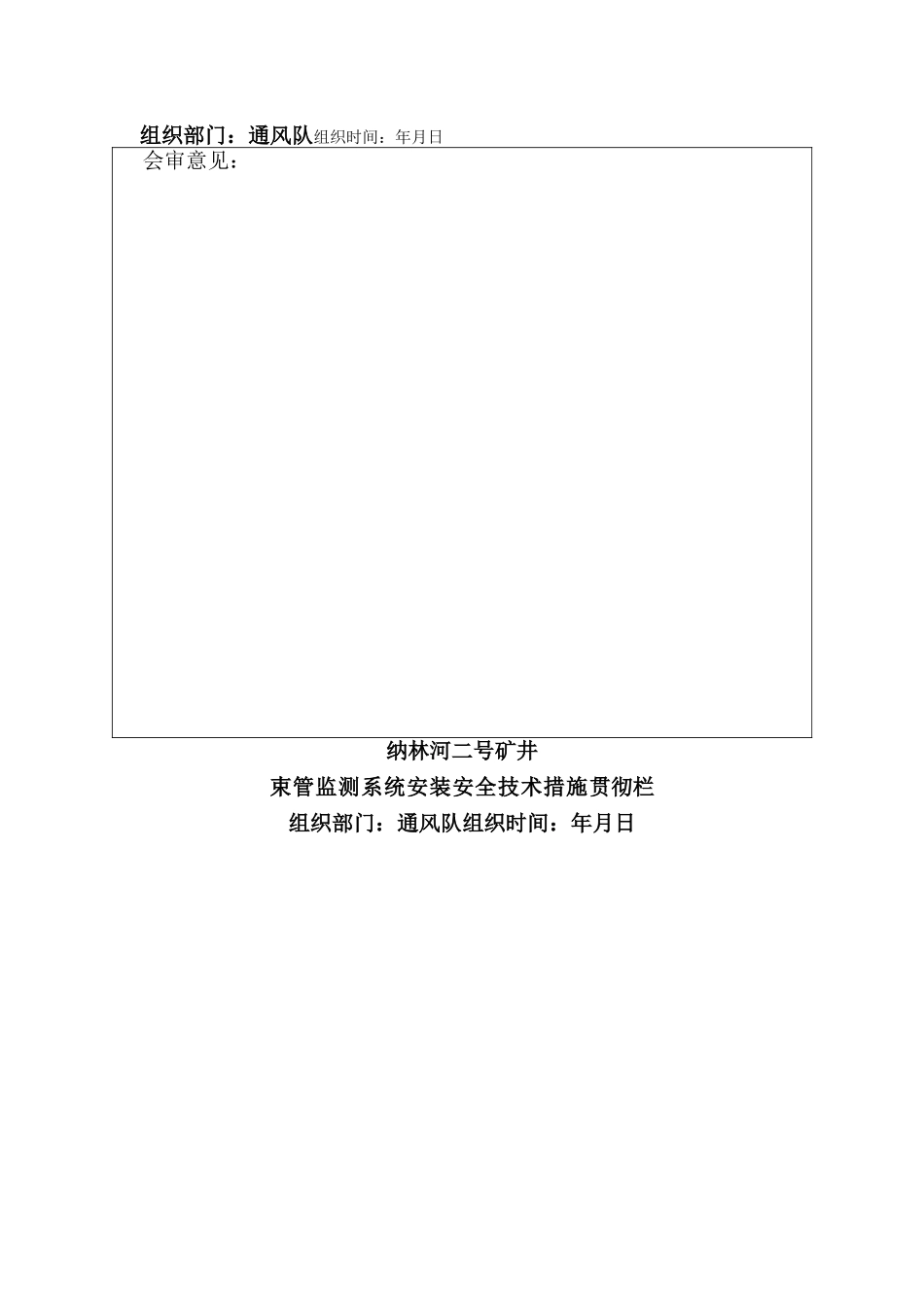

乌审旗蒙大矿业公司束管监测系统安装安全技术措施编制单位：通风队编制日期： 2024 年 7 月 25 日纳林河二号矿井束管监测系统安装安全技术措施纳林河二号矿井束管监测系统安装安全技术措施会审栏审批栏作业内容矿井束管监测系统安装安全技术措施计划调风时间编制人张建飞审核审批部门/领导审批人签字审批意见监理负责人总调度室安健环管理部机电工程管理部生产技术部机电副总生产副总安全副总总工程师组织部门：通风队组织时间：年月日会审意见：纳林河二号矿井束管监测系统安装安全技术措施贯彻栏组织部门：通风队组织时间：年月日矿井束管监测系统安装安全技术措施一、矿井概况乌审旗蒙大矿业纳林河二号井位于鄂尔多斯市境内，行政区划隶属鄂尔多斯市乌审旗无定河镇。矿井面积 180。67km2，资源储量1507.65Mt，煤层赋存条件稳定,煤质优良，适合建设高产高效的特大型煤矿.根据北京煤炭科学讨论总院安全检测中心 2024 年 2 月对我矿 3-1 煤取样检测,并最终出具《3—1 煤自燃倾向性鉴定报告》(MZR2024—120703—CCRI/AQJD)经鉴定， 3—1 煤层煤样吸氧量0.89cm3/g,自燃倾向性等级为Ⅰ类，属容易自燃煤层.二、束管监测系统介绍为早期预测预报矿井煤尘自燃发火，连续监测自燃过程中标志气体组分、浓度变化规律，防止自燃发火和瓦斯爆炸,确保矿井安全生产，经过公司招标，确定使用北京中才华源高新技术有限责任公司的 JSG4 矿井火灾束管监测系统，该系统具有①实时监测，配置十分灵活、可靠的技术优点；②无人值守和全自动化控制的特点；③远程监控功能。三、安装方案及工期（一)地面设备布置1、工控机、地面光端机、打印机放置在调度室机房，系统软件安装在工控机里，工控机接 485 通讯线到地面光端机，地面光端机接从井下敷设上来的矿用阻燃通信光缆，打印机可单独接在工控机上或接入到调度室局域网上。2、色谱仪系统包括煤矿专用色谱分析仪、静态稳压电源、空气发生器、氢气发生器、标气及终端机放置在地面化验室,以对矿井气体进行辅助分析。地面化验室必须配备 2 台干粉灭火器，并悬挂室内禁止明火标识。（二）分站设置分站安装前应在井上进行分站的编码、通电检查和功能测试,确认无误后方可下井安装，安装时注意到电源接线桩的抽头是不是127V，为多路气体采样泵提供是 660V,要针对井下电源实际相值调整好，避开电源接错烧坏变压器。监测分站、井下光端机、井下光端机供电用电源及束管分路箱(内含滤水器）放置在井下盘区变电...
