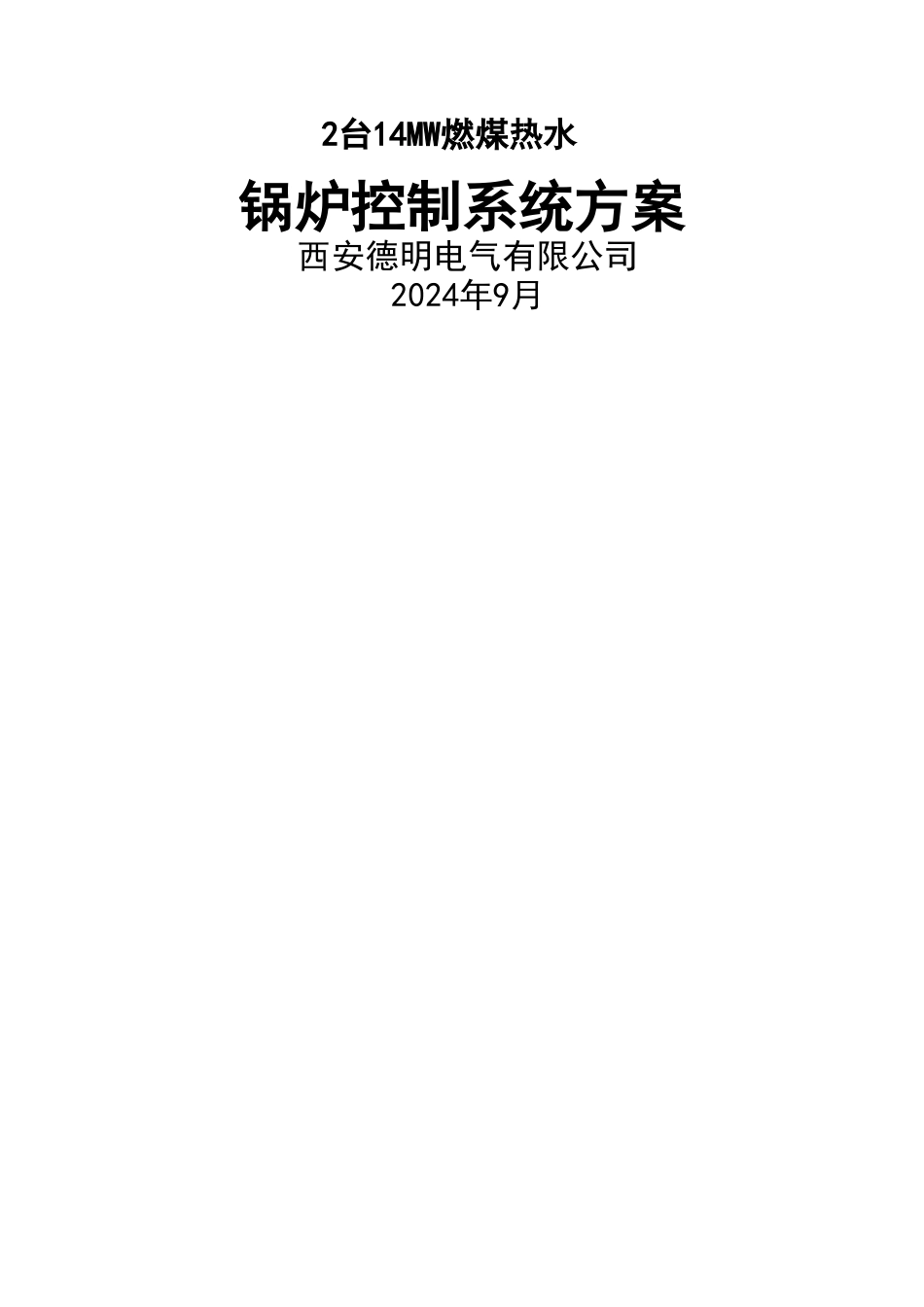

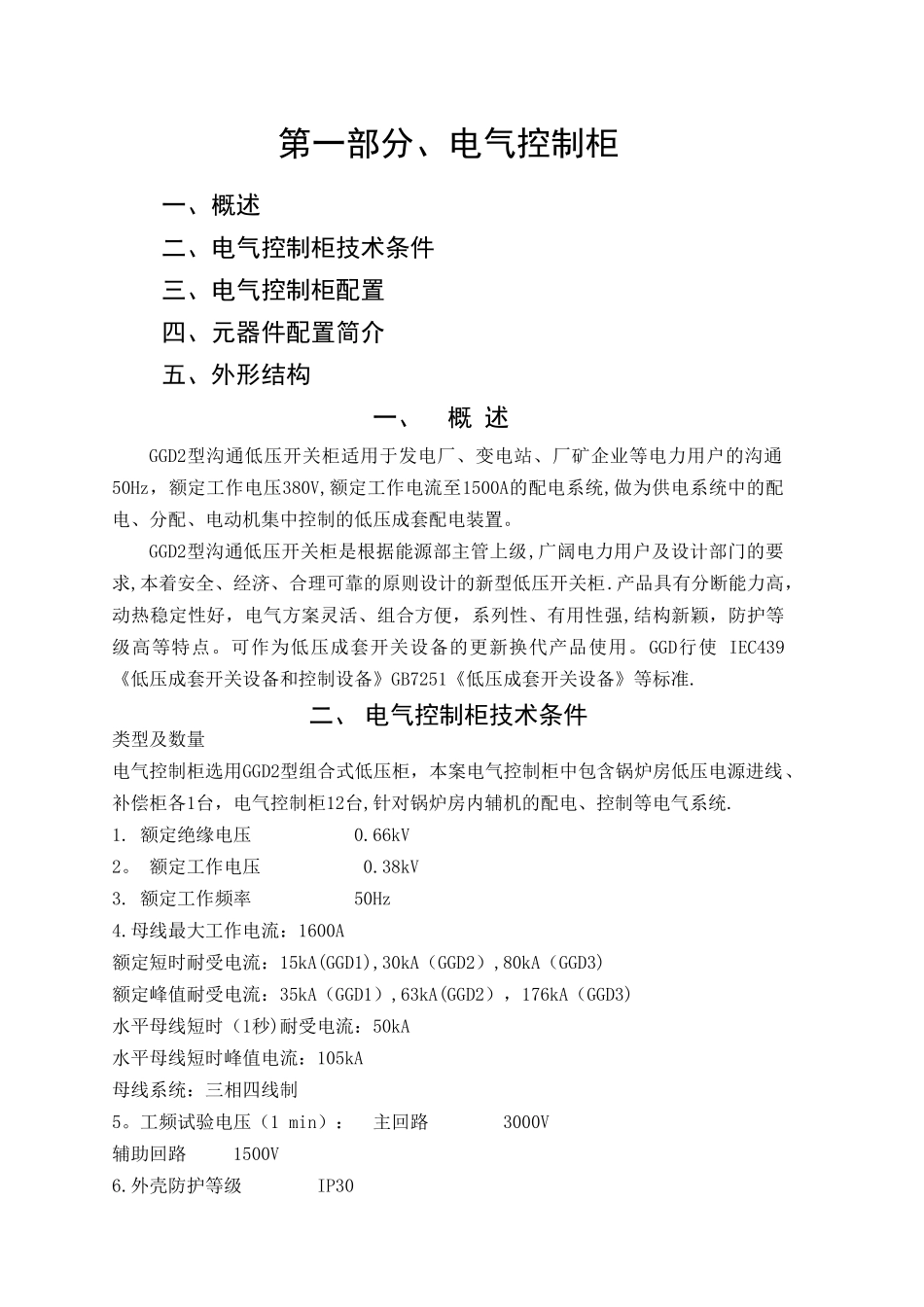

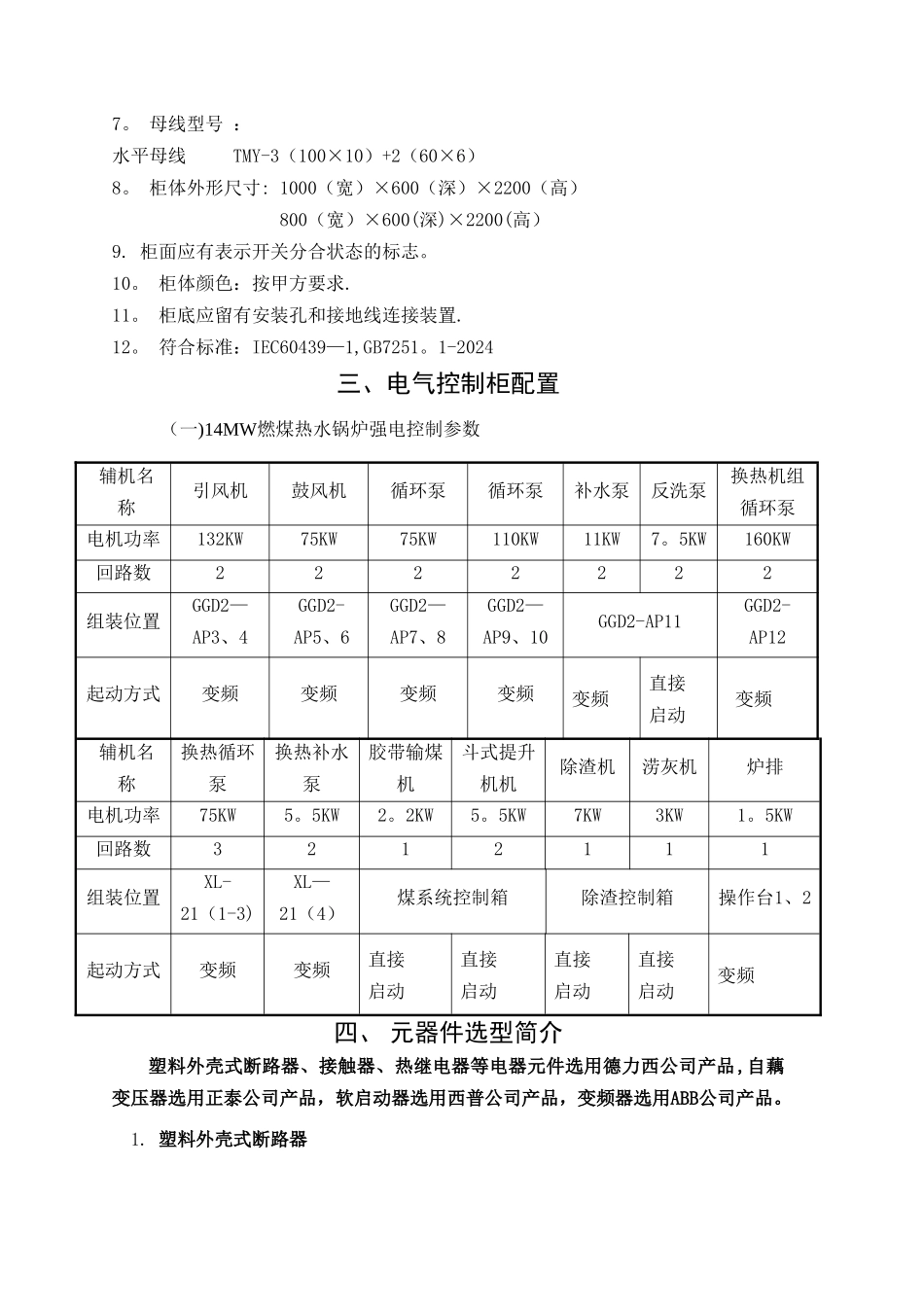

2台14MW燃煤热水锅炉控制系统方案 西安德明电气有限公司 2024年9月第一部分、电气控制柜一、概述二、电气控制柜技术条件三、电气控制柜配置四、元器件配置简介五、外形结构一、 概 述GGD2型沟通低压开关柜适用于发电厂、变电站、厂矿企业等电力用户的沟通50Hz，额定工作电压380V,额定工作电流至1500A的配电系统,做为供电系统中的配电、分配、电动机集中控制的低压成套配电装置。 GGD2型沟通低压开关柜是根据能源部主管上级,广阔电力用户及设计部门的要求,本着安全、经济、合理可靠的原则设计的新型低压开关柜.产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、有用性强,结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GGD行使 IEC439 《低压成套开关设备和控制设备》GB7251《低压成套开关设备》等标准.二、 电气控制柜技术条件类型及数量电气控制柜选用GGD2型组合式低压柜，本案电气控制柜中包含锅炉房低压电源进线、补偿柜各1台，电气控制柜12台,针对锅炉房内辅机的配电、控制等电气系统.1. 额定绝缘电压 0.66kV2。 额定工作电压 0.38kV3. 额定工作频率 50Hz4.母线最大工作电流：1600A额定短时耐受电流：15kA(GGD1),30kA（GGD2）,80kA（GGD3)额定峰值耐受电流：35kA（GGD1）,63kA(GGD2），176kA（GGD3)水平母线短时（1秒)耐受电流：50kA水平母线短时峰值电流：105kA母线系统：三相四线制5。工频试验电压（1 min）： 主回路 3000V辅助回路 1500V6.外壳防护等级 IP307。 母线型号 ：水平母线 TMY-3（100×10）+2（60×6）8。 柜体外形尺寸: 1000（宽）×600（深）×2200（高） 800（宽）×600(深)×2200(高）9. 柜面应有表示开关分合状态的标志。10。 柜体颜色：按甲方要求.11。 柜底应留有安装孔和接地线连接装置.12。 符合标准：IEC60439—1,GB7251。1-2024三、电气控制柜配置（一)14MW燃煤热水锅炉强电控制参数辅机名称引风机鼓风机循环泵循环泵补水泵反洗泵换热机组循环泵电机功率132KW75KW75KW110KW11KW7。5KW160KW回路数2222222组装位置GGD2—AP3、4GGD2-AP5、6GGD2—AP7、8GGD2—AP9、10GGD2-AP11GGD2-AP12起动方式变频变频变频变频变频直接启动变频辅机名称换热循环泵换热补水泵胶带输煤机斗式提升机机除渣机涝灰机炉排电机功率75KW5。5KW2。2KW5。5KW7KW3KW1。5KW回路数3212111组装位置XL-21（1-3)XL—21（4）煤系统控制箱除渣控制箱操作台1、2起动方式变频变频...
