架空光缆杆路施工工艺

架空光缆杆路施工工艺_第1页
1/10
架空光缆杆路施工工艺_第2页
2/10
架空光缆杆路施工工艺_第3页
3/10

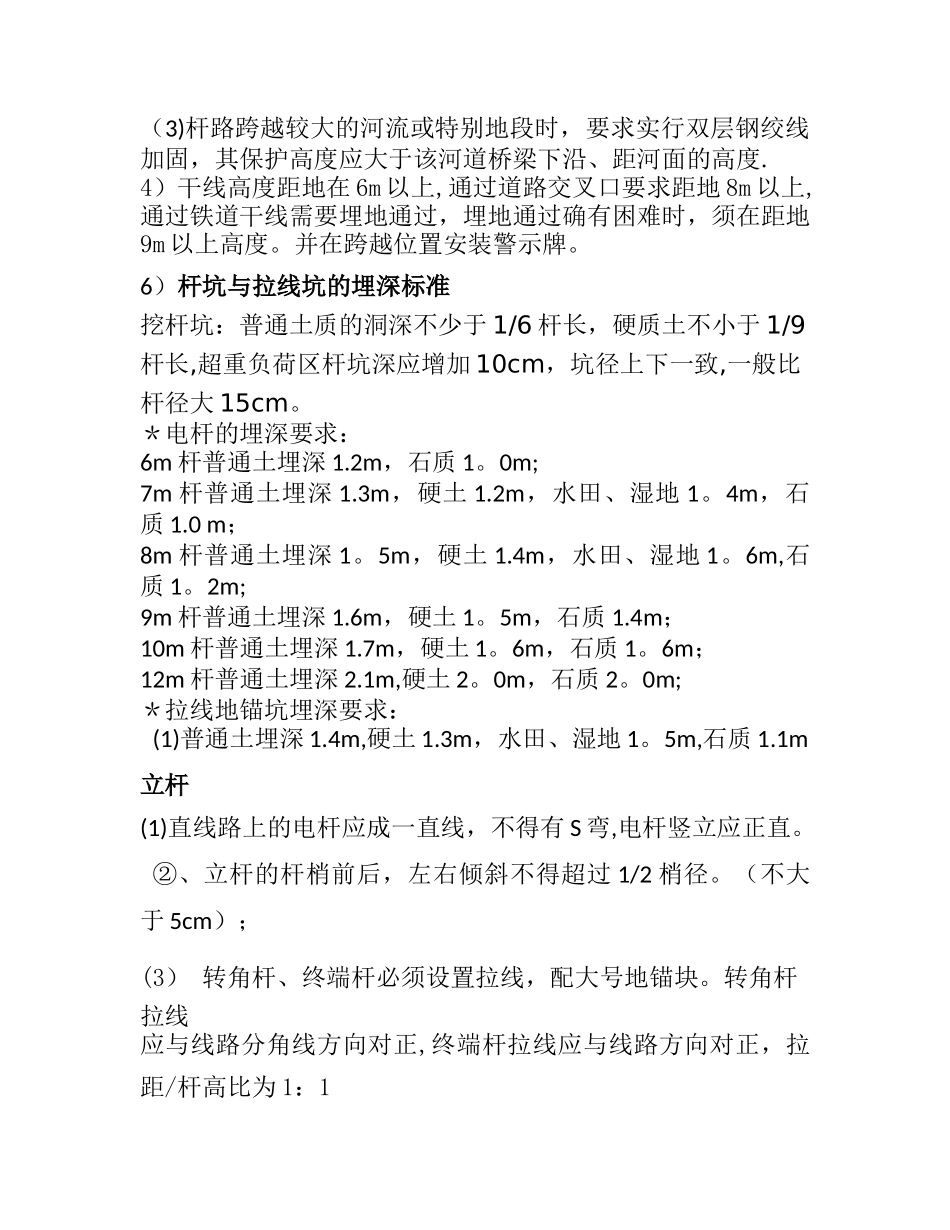

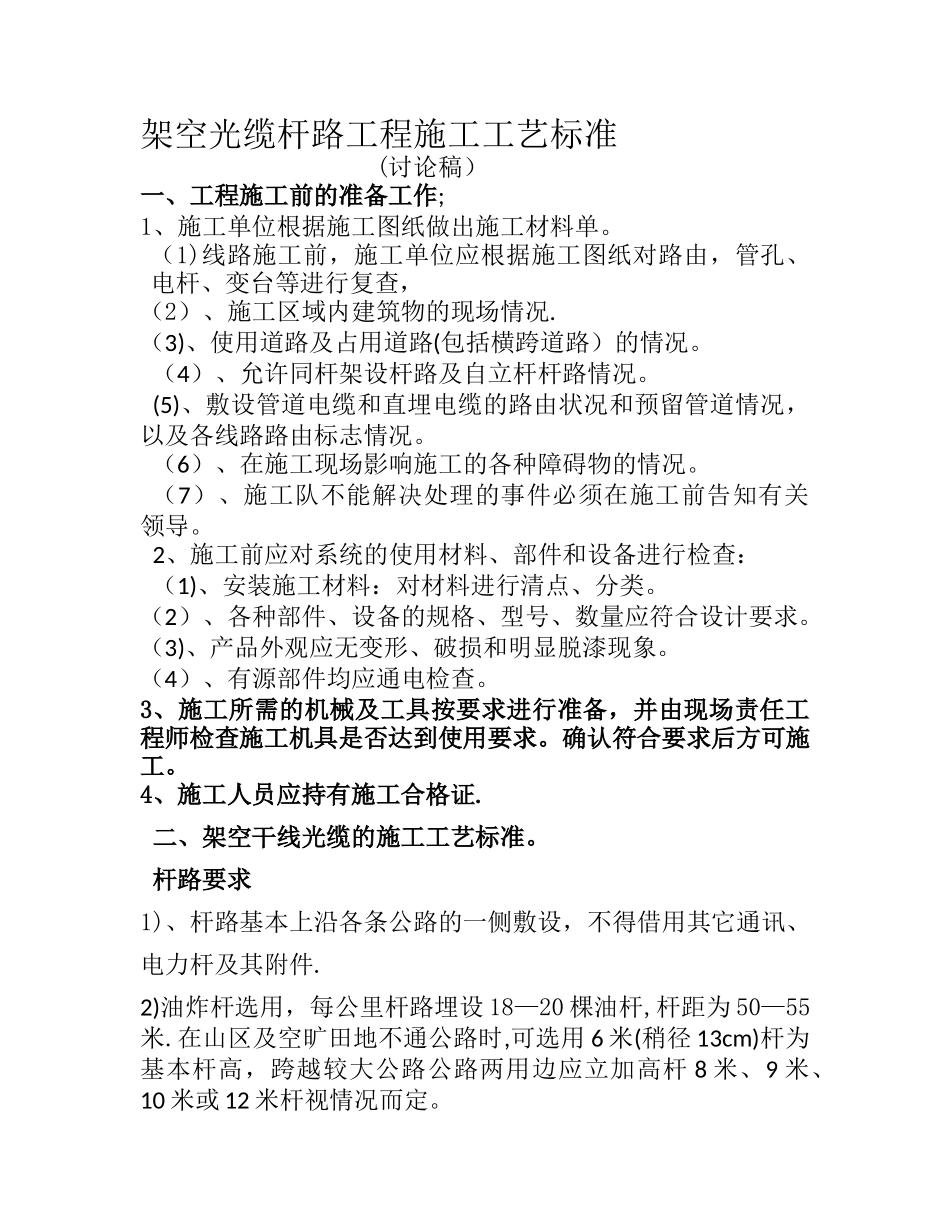

架空光缆杆路工程施工工艺标准(讨论稿)一、工程施工前的准备工作;1、施工单位根据施工图纸做出施工材料单。(1)线路施工前,施工单位应根据施工图纸对路由,管孔、电杆、变台等进行复查,(2)、施工区域内建筑物的现场情况.(3)、使用道路及占用道路(包括横跨道路)的情况。(4)、允许同杆架设杆路及自立杆杆路情况。(5)、敷设管道电缆和直埋电缆的路由状况和预留管道情况,以及各线路路由标志情况。(6)、在施工现场影响施工的各种障碍物的情况。(7)、施工队不能解决处理的事件必须在施工前告知有关领导。2、施工前应对系统的使用材料、部件和设备进行检查:(1)、安装施工材料:对材料进行清点、分类。(2)、各种部件、设备的规格、型号、数量应符合设计要求。(3)、产品外观应无变形、破损和明显脱漆现象。(4)、有源部件均应通电检查。3、施工所需的机械及工具按要求进行准备,并由现场责任工程师检查施工机具是否达到使用要求。确认符合要求后方可施工。4、施工人员应持有施工合格证.二、架空干线光缆的施工工艺标准。杆路要求1)、杆路基本上沿各条公路的一侧敷设,不得借用其它通讯、电力杆及其附件.2)油炸杆选用,每公里杆路埋设 18—20 棵油杆,杆距为 50—55米.在山区及空旷田地不通公路时,可选用 6 米(稍径 13cm)杆为基本杆高,跨越较大公路公路两用边应立加高杆 8 米、9 米、10 米或 12 米杆视情况而定。(3)杆路跨越较大的河流或特别地段时,要求实行双层钢绞线加固,其保护高度应大于该河道桥梁下沿、距河面的高度.4)干线高度距地在 6m 以上,通过道路交叉口要求距地 8m 以上,通过铁道干线需要埋地通过,埋地通过确有困难时,须在距地9m 以上高度。并在跨越位置安装警示牌。6)杆坑与拉线坑的埋深标准 挖杆坑:普通土质的洞深不少于 1/6 杆长,硬质土不小于 1/9杆长,超重负荷区杆坑深应增加 10cm,坑径上下一致,一般比杆径大 15cm。*电杆的埋深要求:6m 杆普通土埋深 1.2m,石质 1。0m;7m 杆普通土埋深 1.3m,硬土 1.2m,水田、湿地 1。4m,石质 1.0 m;8m 杆普通土埋深 1。5m,硬土 1.4m,水田、湿地 1。6m,石质 1。2m;9m 杆普通土埋深 1.6m,硬土 1。5m,石质 1.4m;10m 杆普通土埋深 1.7m,硬土 1。6m,石质 1。6m;12m 杆普通土埋深 2.1m,硬土 2。0m,石质 2。0m;*拉线地锚坑埋深要求:(1)普通土埋深 1.4m,硬土 1.3m,水田、湿地 1。5m,石质 1.1m立杆(1)直线路上...
