架空管道施工方案

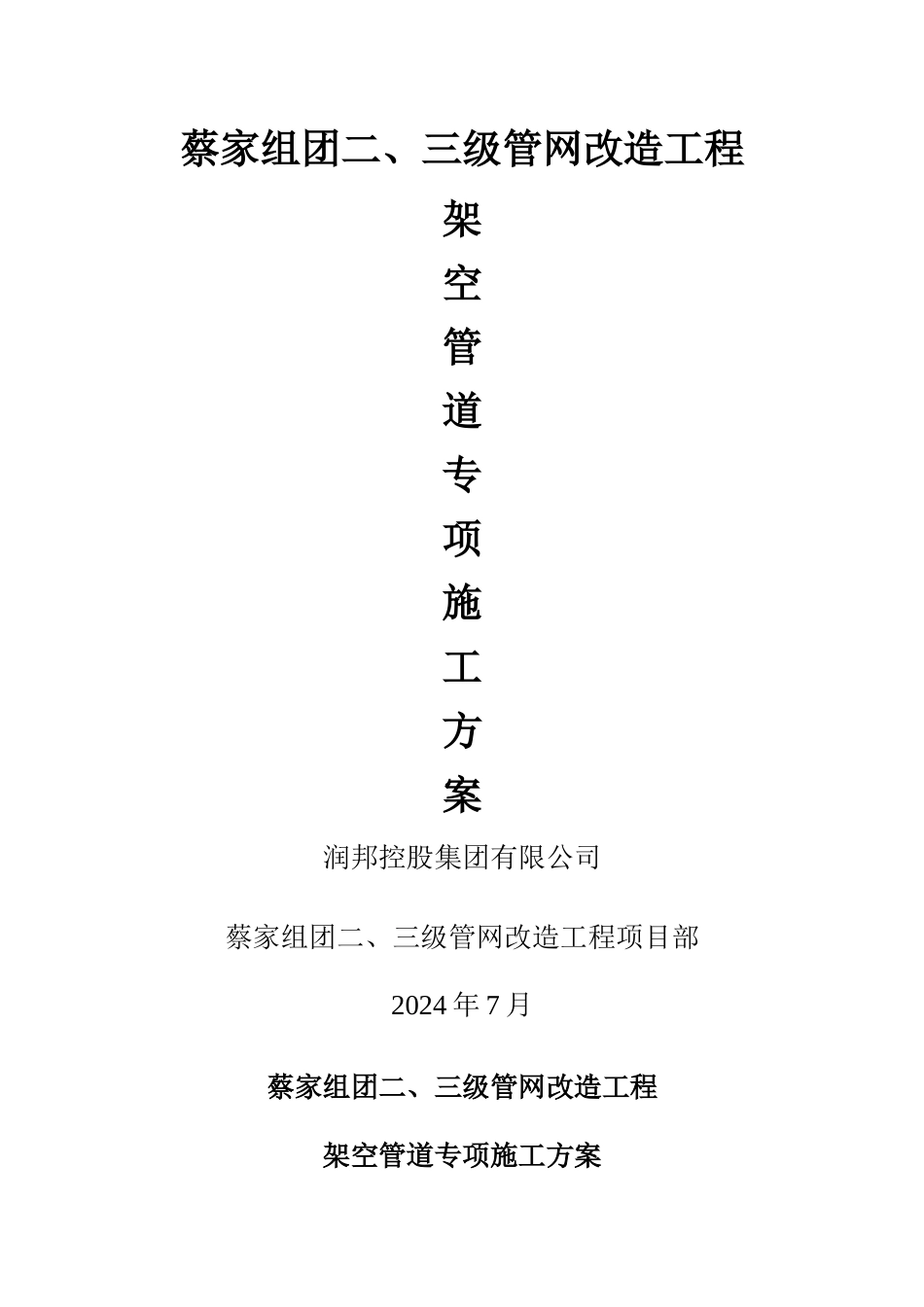

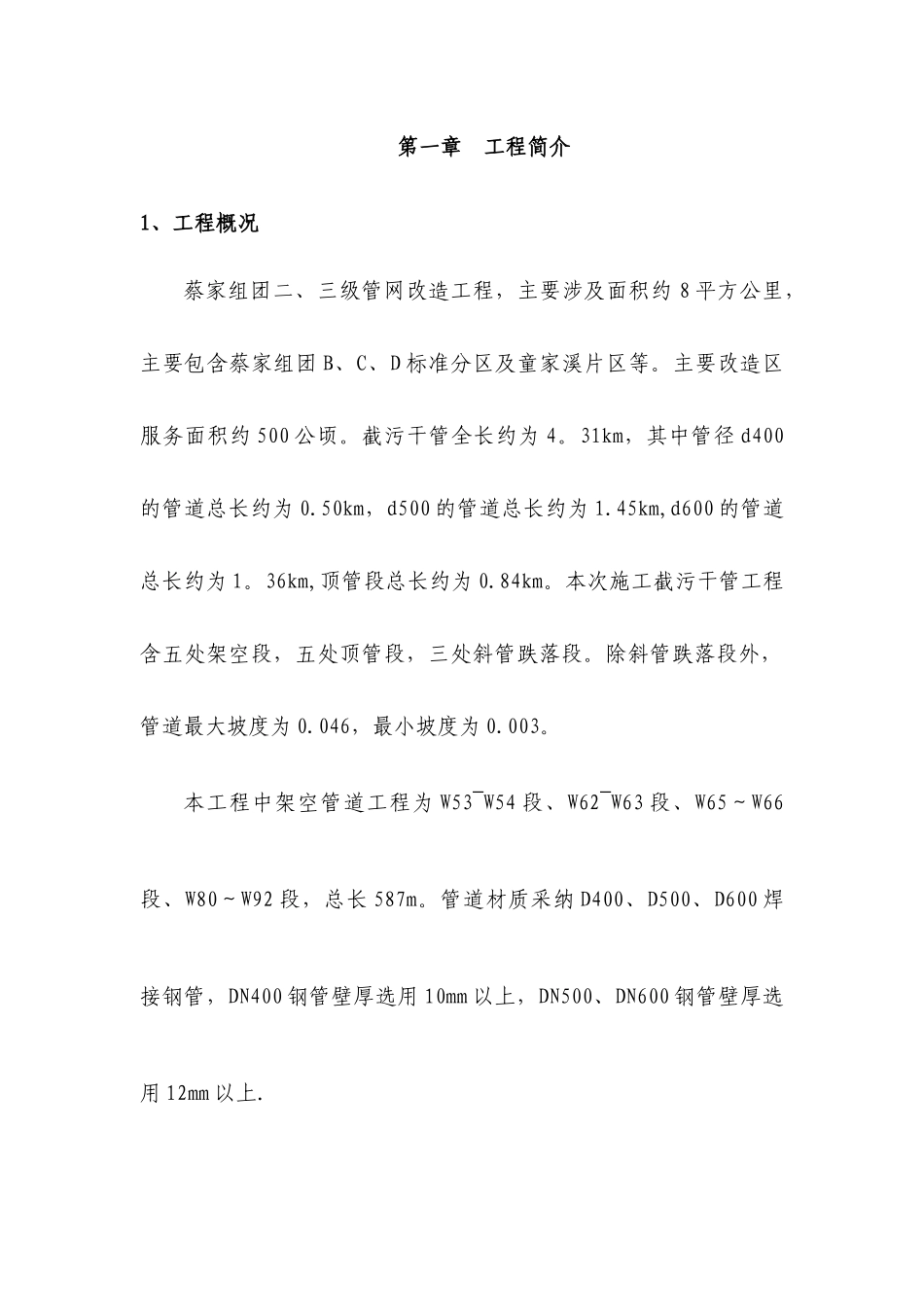

蔡家组团二、三级管网改造工程架空管道专项施工方案润邦控股集团有限公司蔡家组团二、三级管网改造工程项目部2024 年 7 月蔡家组团二、三级管网改造工程架空管道专项施工方案第一章 工程简介1、工程概况蔡家组团二、三级管网改造工程，主要涉及面积约 8 平方公里，主要包含蔡家组团 B、C、D 标准分区及童家溪片区等。主要改造区服务面积约 500 公顷。截污干管全长约为 4。31km，其中管径 d400的管道总长约为 0.50km，d500 的管道总长约为 1.45km,d600 的管道总长约为 1。36km,顶管段总长约为 0.84km。本次施工截污干管工程含五处架空段，五处顶管段，三处斜管跌落段。除斜管跌落段外，管道最大坡度为 0.046，最小坡度为 0.003。本工程中架空管道工程为 W53~W54 段、W62~W63 段、W65～W66段、W80～W92 段，总长 587m。管道材质采纳 D400、D500、D600 焊接钢管，DN400 钢管壁厚选用 10mm 以上，DN500、DN600 钢管壁厚选用 12mm 以上.2、技术标准本工程为新建区域永久性市政污水工程设计,排水系统规模均按远期规划进行设计。管道结构的安全等级为二级，设计使用年限 50年.·最大设计流速： Vmax=5m/s·最小流速:污水管道在设计充满度下为 Vmin=0。6m/s。·管材粗糙系数，HDPE 中空增强双壁缠绕管取 0。011。·污水按非满流设计，其最大设计充满度按下表:表 4—1 污水管道最大设计充满度表管径（mm）最大设计充满度4000。65500~9000.70≥10000。75·最小管径与最小设计坡度：除中环线错接点外,其余市政排水管最小管径控制在 d400，最小设计坡度控制在 i=0.003；·本工程污水管道均采纳管顶平接。3、工期要求计划开工日期为 2024 年 7 月 7 日，竣工日期为 2024 年 12 月 3日，总工期为 150 日历天.4、编制依据1.1、蔡家组团二、三级管网改造工程招标文件；1。2、蔡家组团二、三级管网改造工程施工设计图及地勘报告；1.3、蔡家组团二、三级管网改造工程施工合同;1.4、现场踏勘的实际情况；1。5、我公司承建类似工程的建设经验；1。6、我公司现有可投入本工程的施工技术力量、机械设备和资金实力。1.7、现行的技术法律规范、规程及标准：《工程测量法律规范》 （GB50026-2024)《给水排水管道工程施工及验收法律规范》 (GB50268—2024）《人工挖孔灌注桩施工技术规程》 （DB22/11—2000）《砌体结构工程施工质量验收法律规范》 （GB50203-2024）《给水排水构筑物工程施工及验收法律规范》 （...
