架空管道安装方案

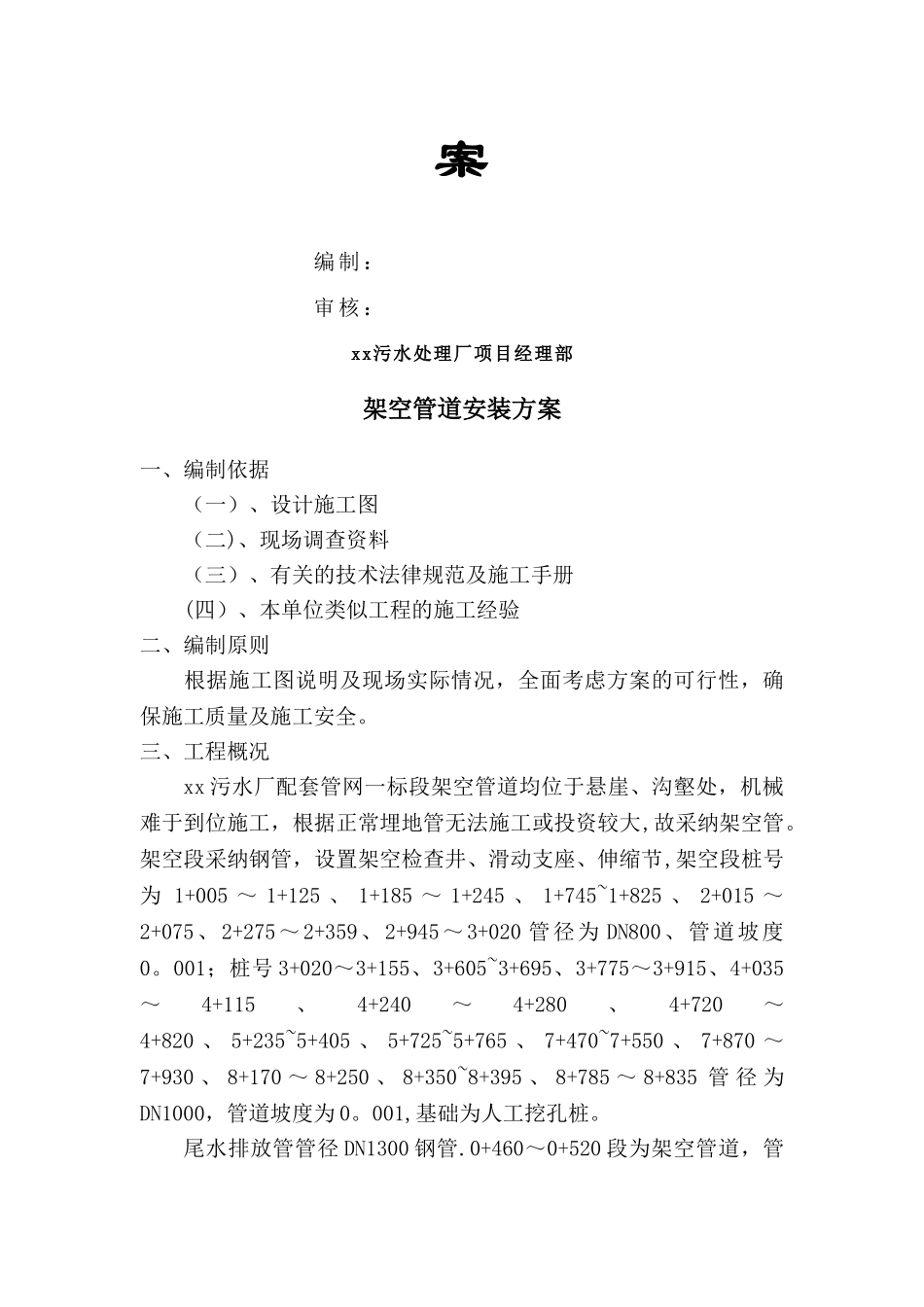

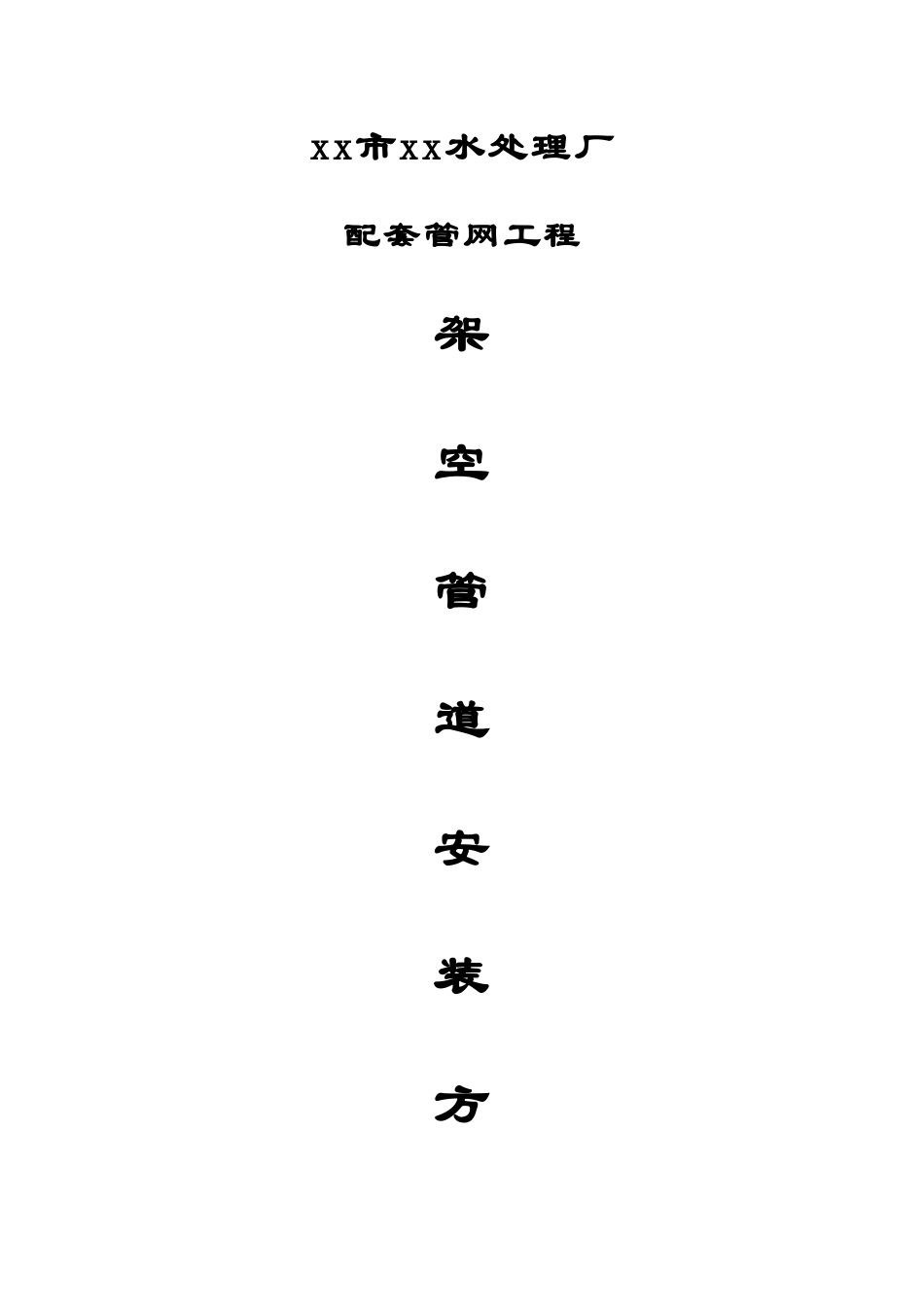

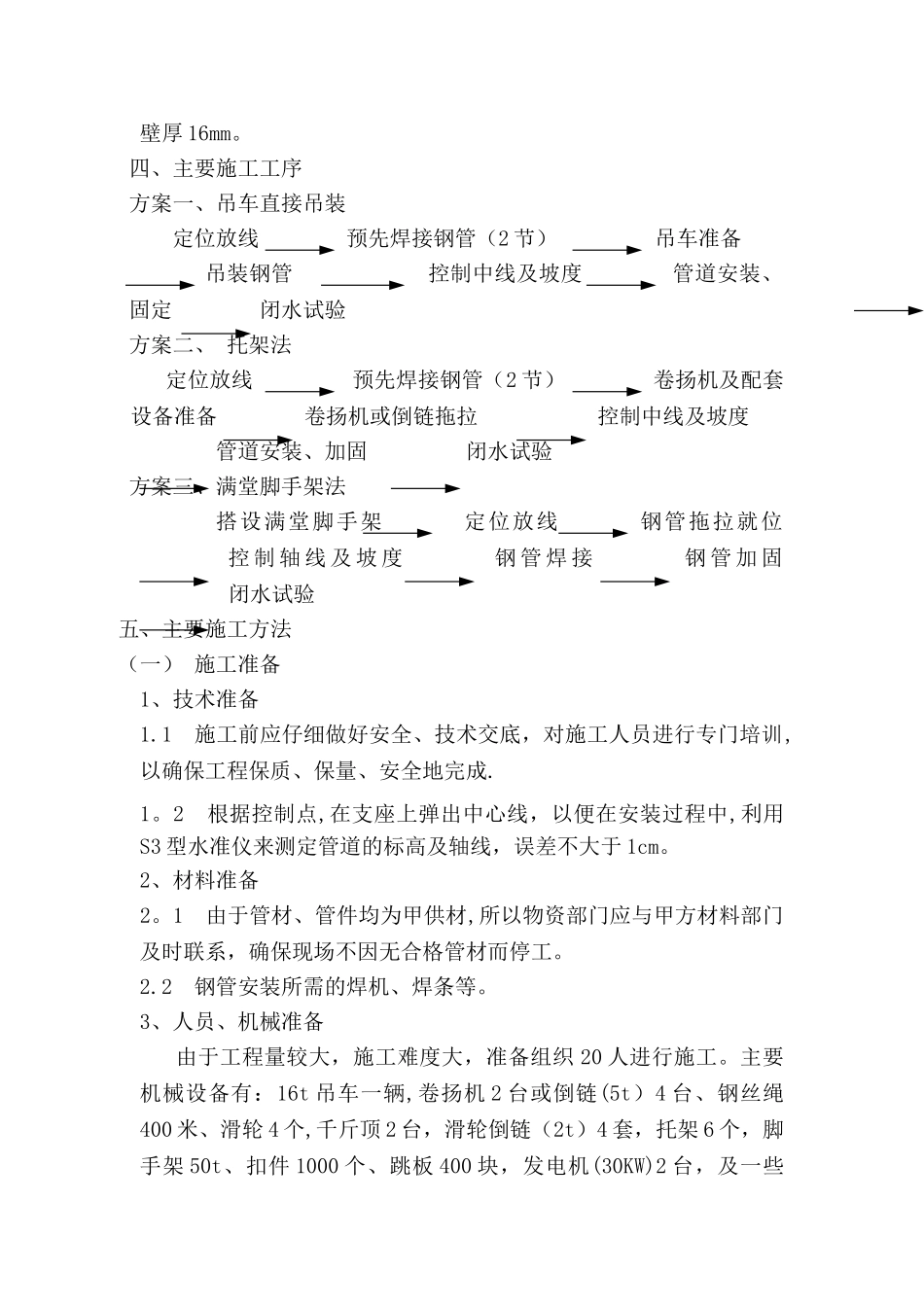

xx市xx水处理厂配套管网工程 架空管道安装方案编制：审核：xx污水处理厂项目经理部架空管道安装方案一、编制依据（一）、设计施工图（二)、现场调查资料（三）、有关的技术法律规范及施工手册(四）、本单位类似工程的施工经验二、编制原则根据施工图说明及现场实际情况，全面考虑方案的可行性，确保施工质量及施工安全。三、工程概况xx 污水厂配套管网一标段架空管道均位于悬崖、沟壑处，机械难于到位施工，根据正常埋地管无法施工或投资较大,故采纳架空管。架空段采纳钢管，设置架空检查井、滑动支座、伸缩节,架空段桩号为 1+005 ～ 1+125 、 1+185 ～ 1+245 、 1+745~1+825 、 2+015 ～2+075、2+275～2+359、2+945～3+020 管径为 DN800、管道坡度0。001；桩号 3+020～3+155、3+605~3+695、3+775～3+915、4+035～4+115、4+240～4+280、4+720～4+820 、 5+235~5+405 、 5+725~5+765 、 7+470~7+550 、 7+870 ～7+930 、 8+170 ～ 8+250 、 8+350~8+395 、 8+785 ～ 8+835 管 径 为DN1000，管道坡度为 0。001,基础为人工挖孔桩。尾水排放管管径 DN1300 钢管.0+460～0+520 段为架空管道，管壁厚 16mm。四、主要施工工序方案一、吊车直接吊装 定位放线 预先焊接钢管（2 节） 吊车准备 吊装钢管 控制中线及坡度 管道安装、 固定 闭水试验方案二、 托架法 定位放线 预先焊接钢管（2 节） 卷扬机及配套设备准备 卷扬机或倒链拖拉 控制中线及坡度 管道安装、加固 闭水试验方案三、满堂脚手架法 搭设满堂脚手架 定位放线 钢管拖拉就位 控 制 轴 线 及 坡 度 钢 管 焊 接 钢 管 加 固 闭水试验五、主要施工方法（一） 施工准备 1、技术准备1.1 施工前应仔细做好安全、技术交底，对施工人员进行专门培训,以确保工程保质、保量、安全地完成.1。2 根据控制点,在支座上弹出中心线，以便在安装过程中,利用S3 型水准仪来测定管道的标高及轴线，误差不大于 1cm。 2、材料准备 2。1 由于管材、管件均为甲供材,所以物资部门应与甲方材料部门及时联系，确保现场不因无合格管材而停工。 2.2 钢管安装所需的焊机、焊条等。3、人员、机械准备 由于工程量较大，施工难度大，准备组织 20 人进行施工。主要机械设备有：16t 吊车一辆,卷扬机 2 台或倒链(5t）4 台、钢丝绳400 米、滑轮 4 个,千斤顶 2 台，滑轮倒链（2t）4 套，托架 6 个，脚手架 50t、扣件 100...
