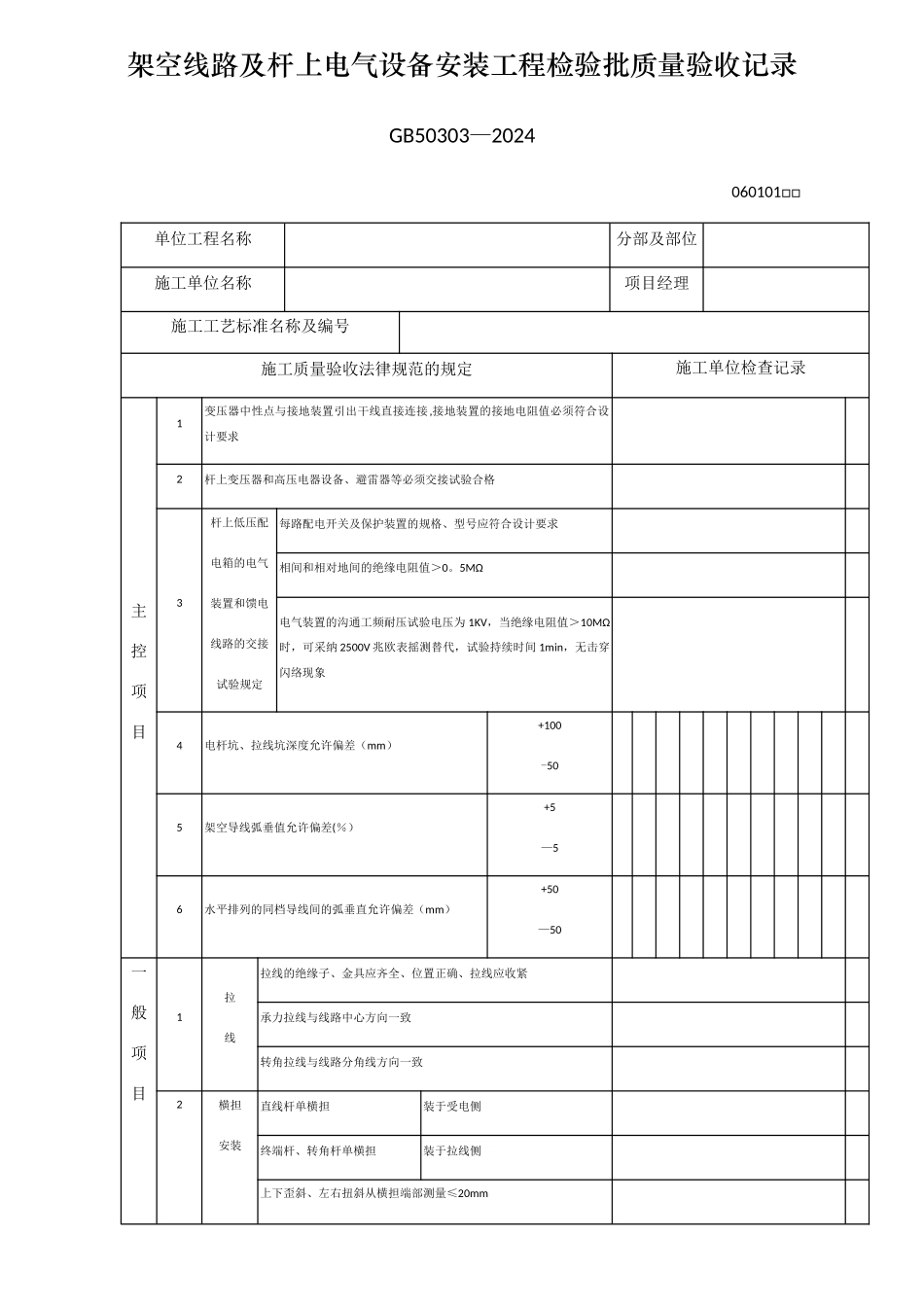

架空线路及杆上电气设备安装工程检验批质量验收记录GB50303—2024 060101□□单位工程名称分部及部位施工单位名称项目经理施工工艺标准名称及编号施工质量验收法律规范的规定施工单位检查记录主控项目1变压器中性点与接地装置引出干线直接连接,接地装置的接地电阻值必须符合设计要求2杆上变压器和高压电器设备、避雷器等必须交接试验合格3杆上低压配电箱的电气装置和馈电线路的交接试验规定每路配电开关及保护装置的规格、型号应符合设计要求相间和相对地间的绝缘电阻值＞0。5MΩ电气装置的沟通工频耐压试验电压为 1KV，当绝缘电阻值＞10MΩ时，可采纳 2500V 兆欧表摇测替代，试验持续时间 1min，无击穿闪络现象4电杆坑、拉线坑深度允许偏差（mm）+100-505架空导线弧垂值允许偏差(％）+5—56水平排列的同档导线间的弧垂直允许偏差（mm）+50—50一般项目1拉线拉线的绝缘子、金具应齐全、位置正确、拉线应收紧承力拉线与线路中心方向一致转角拉线与线路分角线方向一致2横担安装直线杆单横担装于受电侧终端杆、转角杆单横担装于拉线侧上下歪斜、左右扭斜从横担端部测量≤20mm横担等镀锌制品应热浸镀锌3导线无断股，扭绞和死弯，与绝缘子固定可靠，金具与导线规格适配4电杆安装允许偏差（mm）直线杆横向位移≤50杆梢偏移≤梢径的 1/2转角杆紧线后向外角倾斜≤1 个梢径，不得向内角倾斜5线路线间和线对地间的安全距离（mm)电压等级为 6～10KV,＞300电压等级≤1KV,＞1506杆上电气设备安装距离（mm）跌落式熔断器相间距离≥500，熔管试操作能自然打开旋下隔离开关刀片与静触头间空气间隙距离≥200避雷器相间距离≥3507杆上变压器油位正常，附件齐全，无渗油现象，外壳涂层完整8杆上固定支架,紧固件为热浸镀锌制品，紧固件及防松零件齐全9杆上避雷器引线允许最小截面( mm2）铜铝电源侧1625接地侧2535施工单位检查结果施工班组长：专业施工员:项目专业质检员：年 月 日监理（建设)单位验收结论专业监理工程师:（建设单位项目专业技术负责人)年 月 日分项工程质量检验评定表单位工程名称： 分项工程名称:杆塔基础 分部工程名称： 分项工程性质：一般保 证 项 目项 目质 量 情 况1现场杆塔混凝土基础强度，必须符合设计规定符合要求23基本项目项 目质 量 情 况等级123456789101电杆基础采纳卡盘时符合规定2杆塔、拉线基础坑及接地沟回填√√ √ √ √ √ √ Ο Ο Ο合格34允许偏差项目项 目允许偏差实测值(mm）1杆塔基础...
