架空线路工程的铁塔基础设计及施工要点

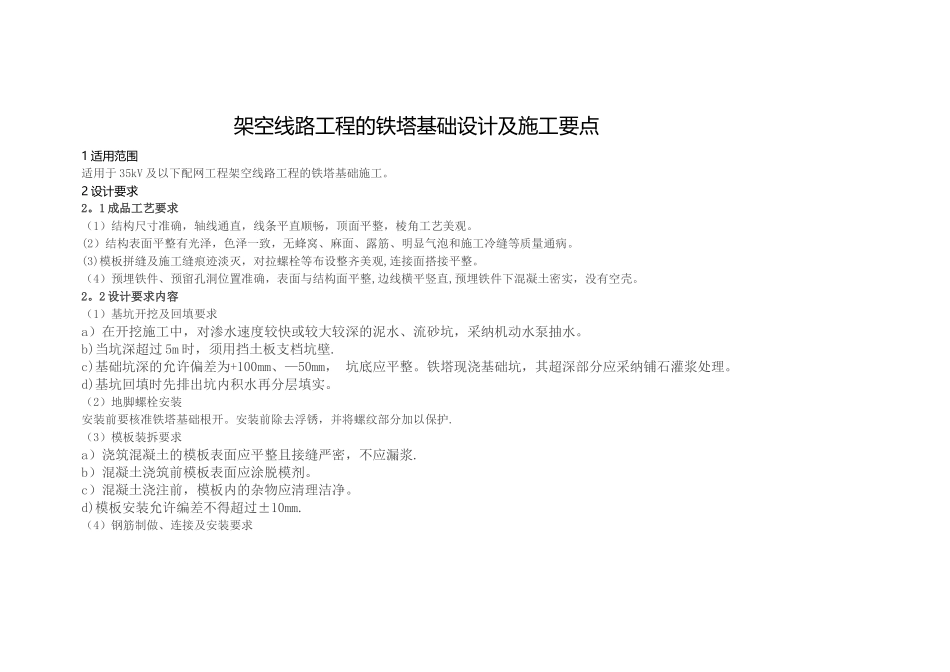

架空线路工程的铁塔基础设计及施工要点1 适用范围适用于 35kV 及以下配网工程架空线路工程的铁塔基础施工。2 设计要求2。1 成品工艺要求（1）结构尺寸准确，轴线通直，线条平直顺畅，顶面平整，棱角工艺美观。(2）结构表面平整有光泽，色泽一致，无蜂窝、麻面、露筋、明显气泡和施工冷缝等质量通病。(3)模板拼缝及施工缝痕迹淡灭，对拉螺栓等布设整齐美观,连接面搭接平整。（4）预埋铁件、预留孔洞位置准确，表面与结构面平整,边线横平竖直,预埋铁件下混凝土密实，没有空壳。2。2 设计要求内容（1）基坑开挖及回填要求a）在开挖施工中，对渗水速度较快或较大较深的泥水、流砂坑，采纳机动水泵抽水。b)当坑深超过 5m 时，须用挡土板支档坑壁.c)基础坑深的允许偏差为+100mm、—50mm， 坑底应平整。铁塔现浇基础坑，其超深部分应采纳铺石灌浆处理。d)基坑回填时先排出坑内积水再分层填实。（2）地脚螺栓安装安装前要核准铁塔基础根开。安装前除去浮锈，并将螺纹部分加以保护.（3）模板装拆要求a）浇筑混凝土的模板表面应平整且接缝严密，不应漏浆.b）混凝土浇筑前模板表面应涂脱模剂。c）混凝土浇注前，模板内的杂物应清理洁净。d)模板安装允许编差不得超过±10mm.（4）钢筋制做、连接及安装要求a）HPB235 级钢盘末端应做 180°弯钩，其弯弧内直径不应小于钢筋直径的 2.5 倍、箍筋不小于受力钢筋直径。弯钩的弯后平直部分长度主筋不应小于钢筋直径的 3 倍。箍筋不小于直径的 5 倍。b)钢筋调直宜采纳机械方法，也可采纳冷拉方法。当采纳冷拉方法调直钢筋时，HPB235 级的钢筋的冷拉率不宜大于 4％，HRB335 级、HRB400 级和 RRB400 级钢筋的冷拉率不宜大于 1％。c)钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的 10 倍。d）当受力钢筋采纳机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。采纳接头搭接方式时，应双面焊缝,焊接长度为 5d。采纳单面焊接时,其焊接长度不小于 10d。（5）基础混凝土浇筑要求a）基础混凝土中严禁掺入氯盐.b）不同品种的水泥不应在同一个基础中混合使用，水泥应使用同一厂家同一批次产品且每基塔的混凝土配比要一致。c）转角、终端塔设计要求实行预偏措施时， 其基础的顶面按该预偏值，抹成斜平面。d)浇筑铁塔基础尺寸的允许偏差应符合下列规定：1）保护层厚度：-5mm;2)立柱及各底座断面尺寸：-1％.(6）...
