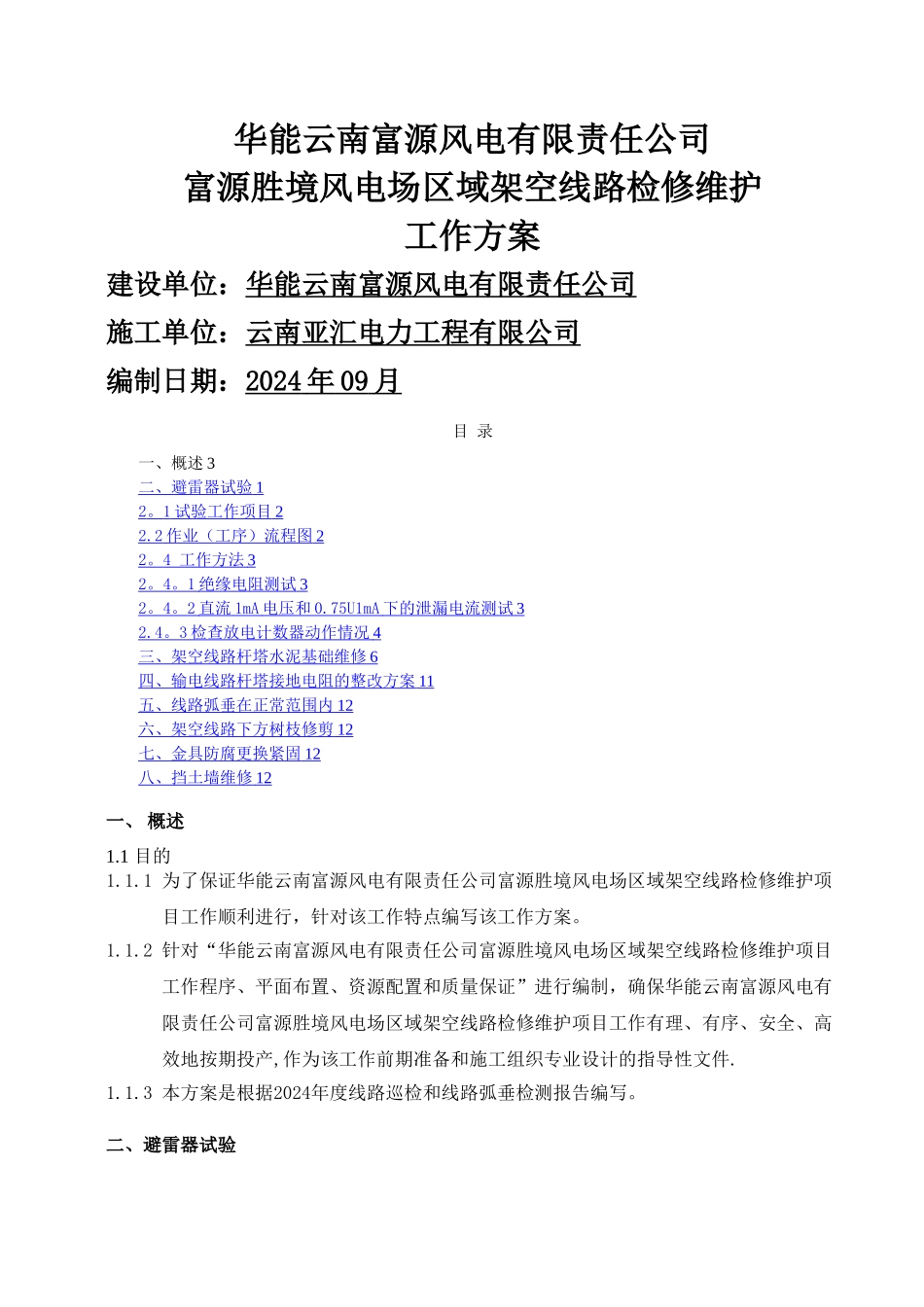

架空线路检修维护工作方案

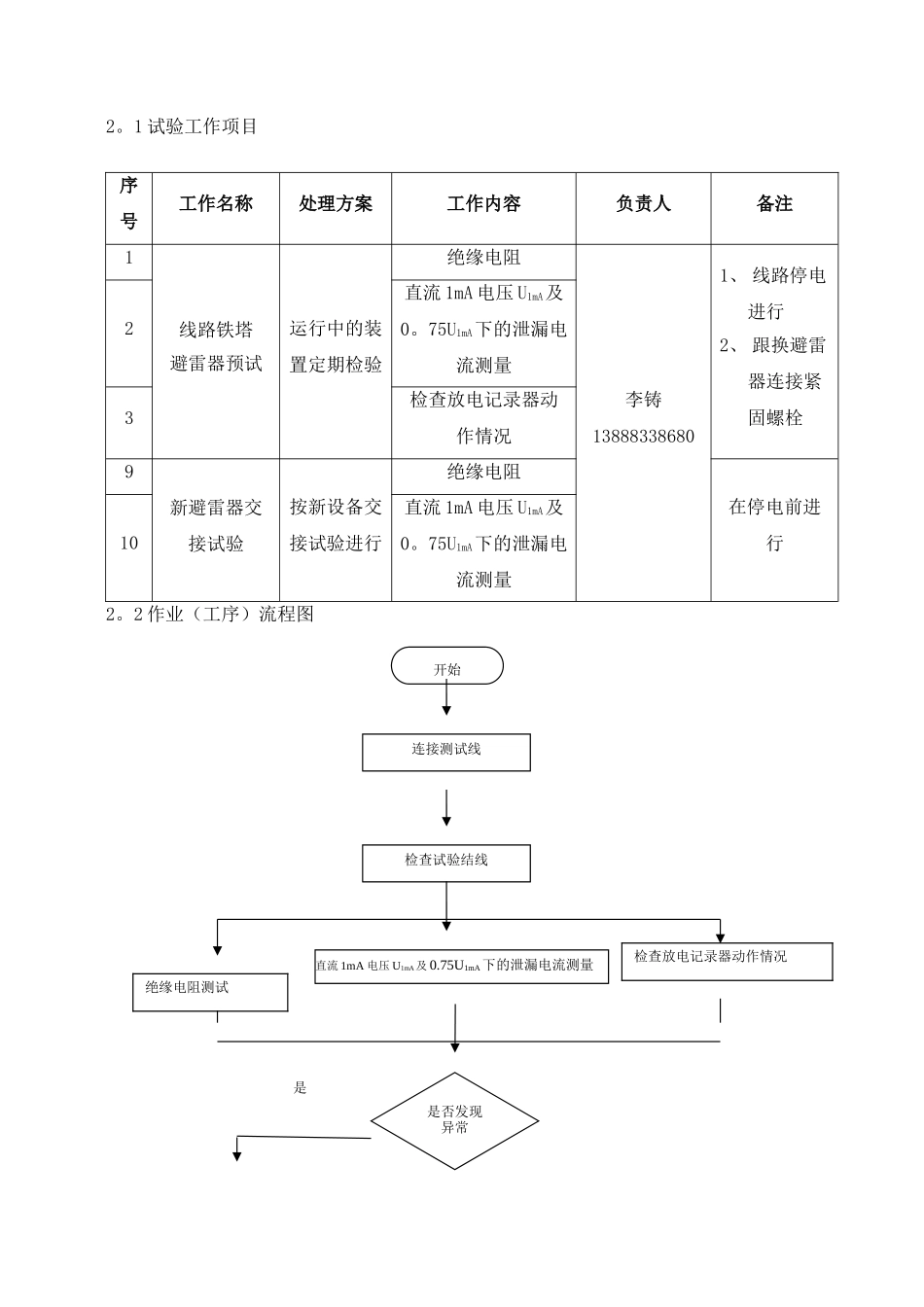

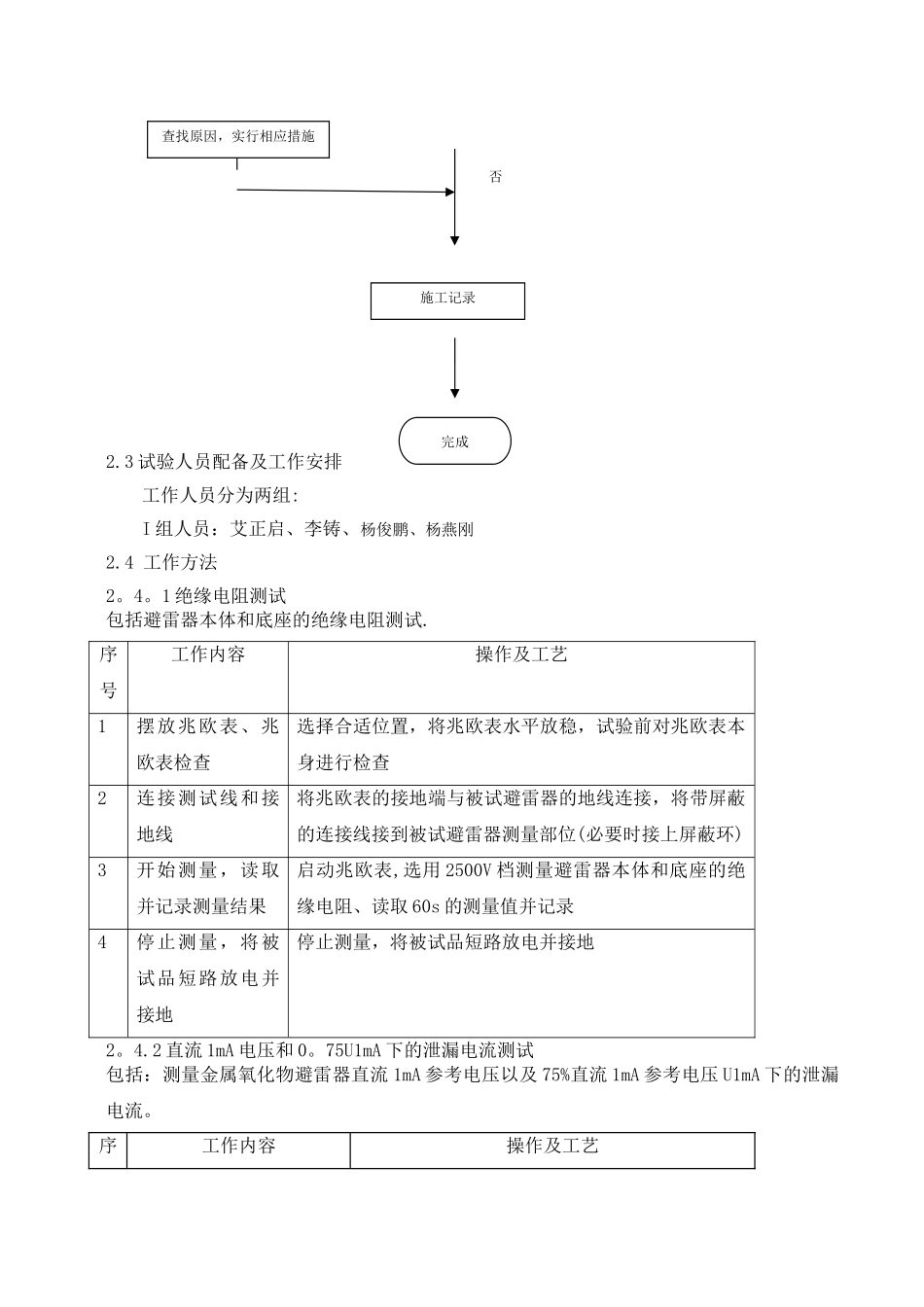

华能云南富源风电有限责任公司富源胜境风电场区域架空线路检修维护工作方案建设单位：华能云南富源风电有限责任公司施工单位：云南亚汇电力工程有限公司编制日期：2024 年 09 月 目 录一、概述 3二、避雷器试验 1 2 。 1 试验工作项目 2 2.2 作业（工序）流程图 2 2 。 4 工作方法 3 2 。 4 。 1 绝缘电阻测试 3 2 。 4 。 2 直流 1mA 电压和 0.75U1mA 下的泄漏电流测试 3 2.4 。 3 检查放电计数器动作情况 4 三、架空线路杆塔水泥基础维修 6 四、输电线路杆塔接地电阻的整改方案 11 五、线路弧垂在正常范围内 12 六、架空线路下方树枝修剪 12 七、金具防腐更换紧固 12 八、挡土墙维修 12 一、 概述1.1 目的1.1.1 为了保证华能云南富源风电有限责任公司富源胜境风电场区域架空线路检修维护项目工作顺利进行，针对该工作特点编写该工作方案。1.1.2 针对“华能云南富源风电有限责任公司富源胜境风电场区域架空线路检修维护项目工作程序、平面布置、资源配置和质量保证”进行编制，确保华能云南富源风电有限责任公司富源胜境风电场区域架空线路检修维护项目工作有理、有序、安全、高效地按期投产,作为该工作前期准备和施工组织专业设计的指导性文件.1.1.3 本方案是根据2024年度线路巡检和线路弧垂检测报告编写。二、避雷器试验2。1 试验工作项目序号工作名称处理方案工作内容负责人备注1线路铁塔避雷器预试运行中的装置定期检验绝缘电阻李铸138883386801、 线路停电进行2、 跟换避雷器连接紧固螺栓2直流 1mA 电压 U1mA及0。75U1mA下的泄漏电流测量3检查放电记录器动作情况9新避雷器交接试验按新设备交接试验进行绝缘电阻在停电前进行10直流 1mA 电压 U1mA及0。75U1mA下的泄漏电流测量2。2 作业（工序）流程图直流 1mA 电压 U1mA及 0.75U1mA下的泄漏电流测量是否发现异常是连接测试线检查试验结线开始绝缘电阻测试检查放电记录器动作情况2.3 试验人员配备及工作安排工作人员分为两组:I 组人员：艾正启、李铸、杨俊鹏、杨燕刚2.4 工作方法2。4。1 绝缘电阻测试包括避雷器本体和底座的绝缘电阻测试. 序号工作内容操作及工艺1摆放兆欧表、兆欧表检查选择合适位置，将兆欧表水平放稳，试验前对兆欧表本身进行检查2连接测试线和接地线将兆欧表的接地端与被试避雷器的地线连接，将带屏蔽的连接线接到被试避雷器测量部位(必要时接上屏蔽环)3开始测量，读取并记录测量结果启...
