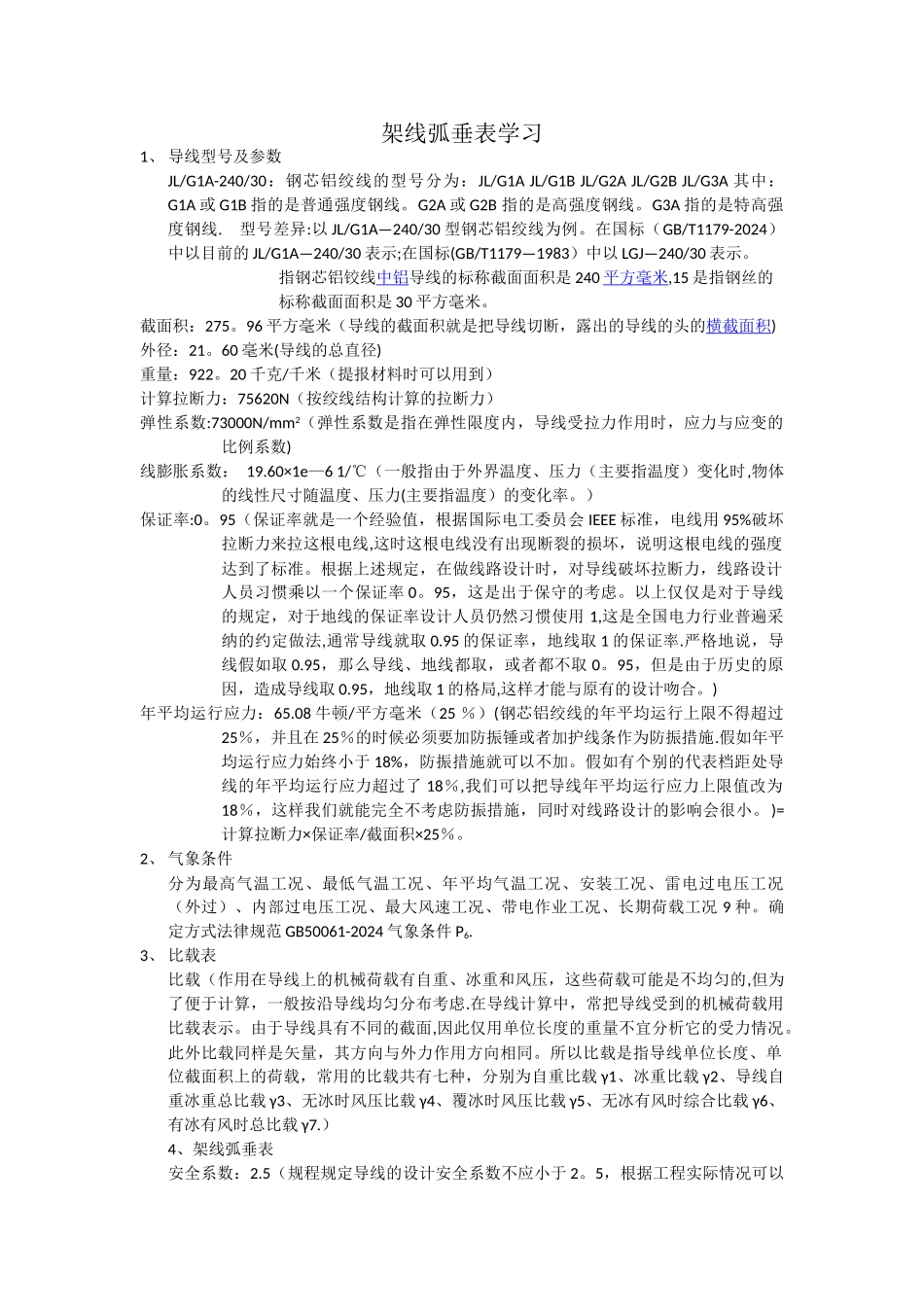

架线弧垂表学习

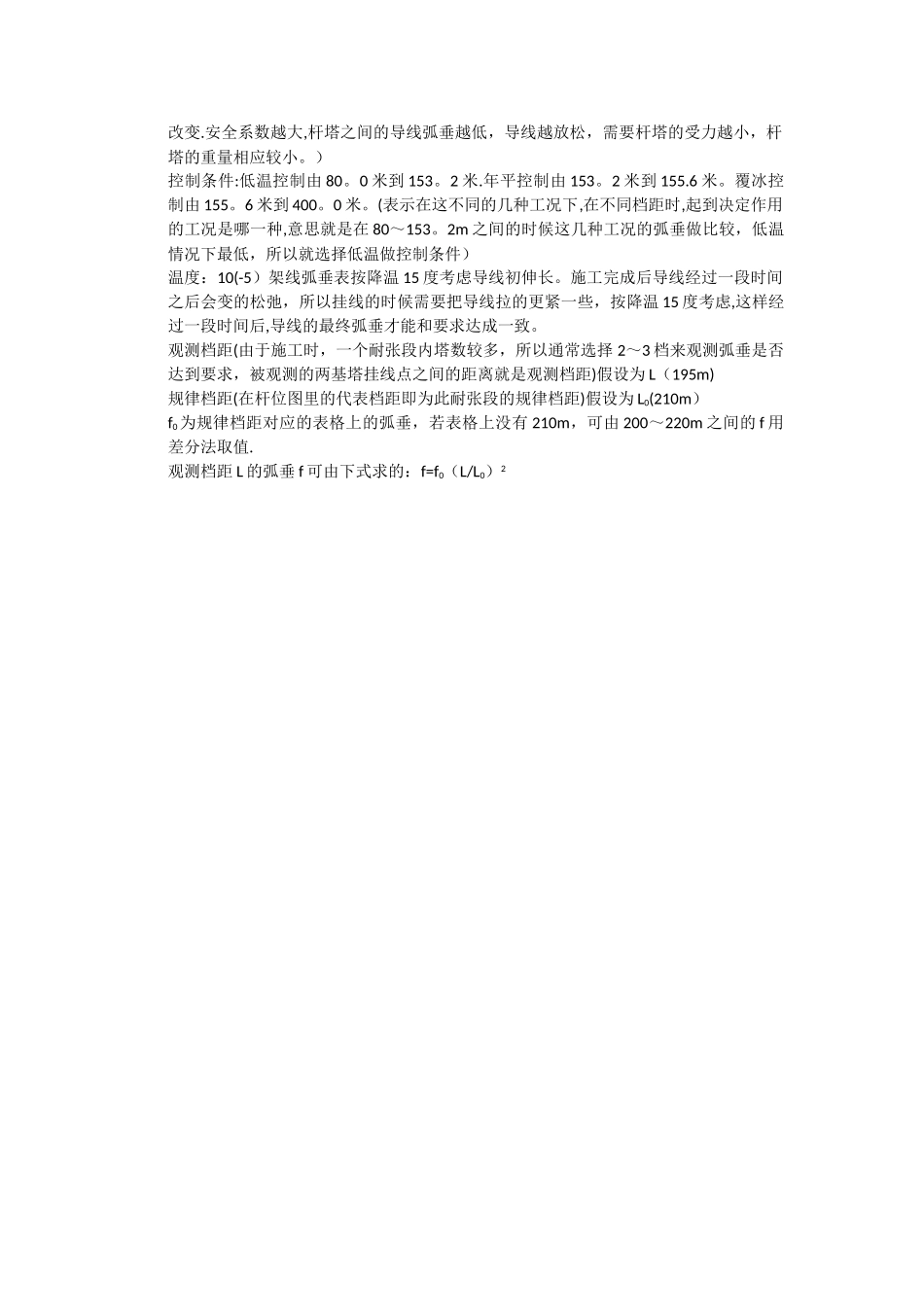

架线弧垂表学习1、 导线型号及参数JL/G1A-240/30：钢芯铝绞线的型号分为：JL/G1A JL/G1B JL/G2A JL/G2B JL/G3A 其中：G1A 或 G1B 指的是普通强度钢线。G2A 或 G2B 指的是高强度钢线。G3A 指的是特高强度钢线. 型号差异:以 JL/G1A—240/30 型钢芯铝绞线为例。在国标（GB/T1179-2024）中以目前的 JL/G1A—240/30 表示;在国标(GB/T1179—1983）中以 LGJ—240/30 表示。指钢芯铝铰线中铝导线的标称截面面积是 240 平方毫米,15 是指钢丝的标称截面面积是 30 平方毫米。截面积：275。96 平方毫米（导线的截面积就是把导线切断，露出的导线的头的横截面积)外径：21。60 毫米(导线的总直径)重量：922。20 千克/千米（提报材料时可以用到）计算拉断力：75620N（按绞线结构计算的拉断力）弹性系数:73000N/mm2（弹性系数是指在弹性限度内，导线受拉力作用时，应力与应变的比例系数)线膨胀系数： 19.60×1e—6 1/℃（一般指由于外界温度、压力（主要指温度）变化时,物体的线性尺寸随温度、压力(主要指温度）的变化率。）保证率:0。95（保证率就是一个经验值，根据国际电工委员会 IEEE 标准，电线用 95%破坏拉断力来拉这根电线,这时这根电线没有出现断裂的损坏，说明这根电线的强度达到了标准。根据上述规定，在做线路设计时，对导线破坏拉断力，线路设计人员习惯乘以一个保证率 0。95，这是出于保守的考虑。以上仅仅是对于导线的规定，对于地线的保证率设计人员仍然习惯使用 1,这是全国电力行业普遍采纳的约定做法,通常导线就取 0.95 的保证率，地线取 1 的保证率.严格地说，导线假如取 0.95，那么导线、地线都取，或者都不取 0。95，但是由于历史的原因，造成导线取 0.95，地线取 1 的格局,这样才能与原有的设计吻合。)年平均运行应力：65.08 牛顿/平方毫米（25 ％）(钢芯铝绞线的年平均运行上限不得超过25％，并且在 25％的时候必须要加防振锤或者加护线条作为防振措施.假如年平均运行应力始终小于 18%，防振措施就可以不加。假如有个别的代表档距处导线的年平均运行应力超过了 18％,我们可以把导线年平均运行应力上限值改为18％，这样我们就能完全不考虑防振措施，同时对线路设计的影响会很小。 )=计算拉断力×保证率/截面积×25％。2、 气象条件分为最高气温工况、最低气温工况、年平均气温工况、安装工况、雷电过电压工况（外过）、内部过电压工况、最大风速工况、带电作业工况、长期荷载工况 9 种...
