架线施工技术措施

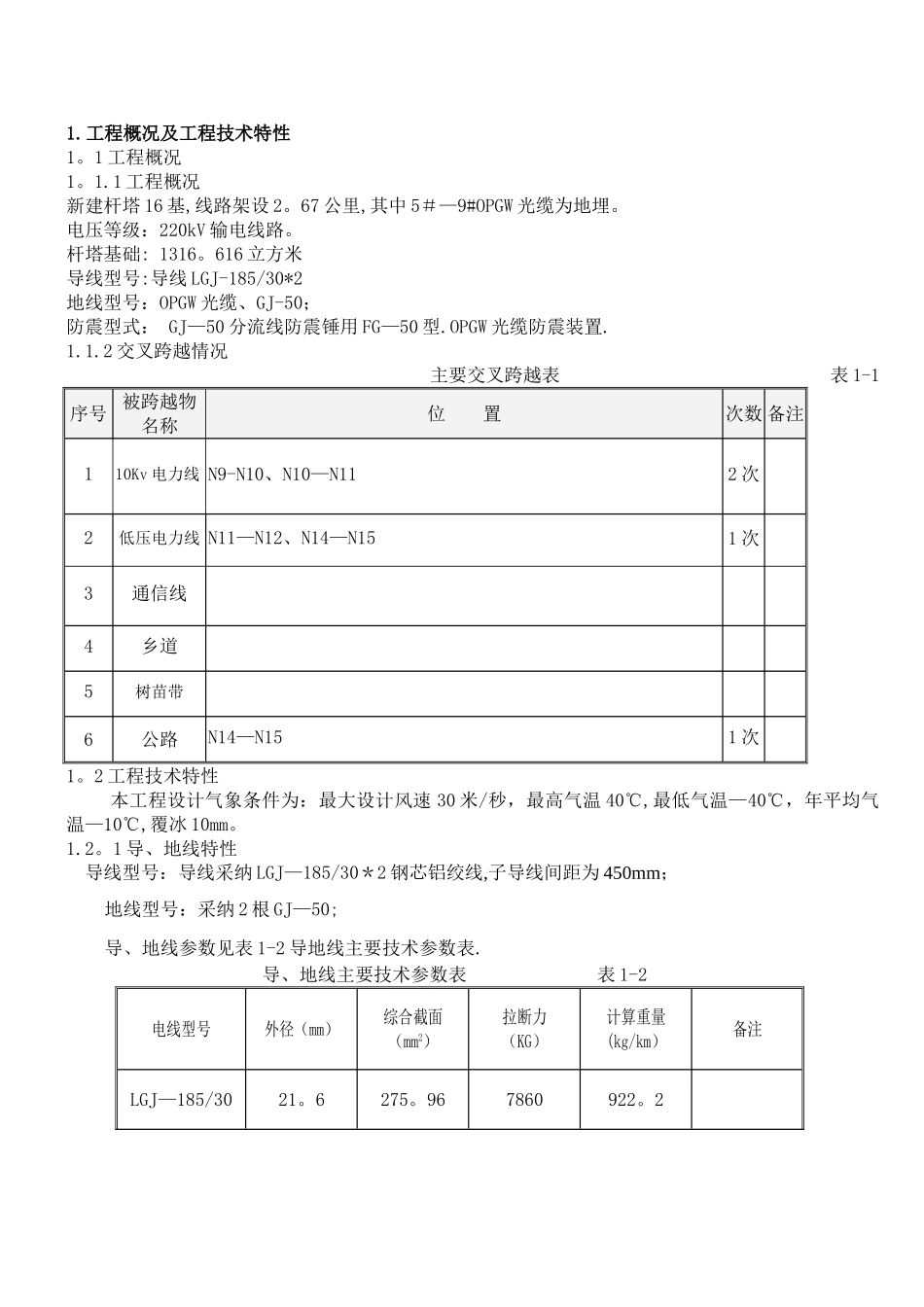

架线施工技术措施_第1页
1/20

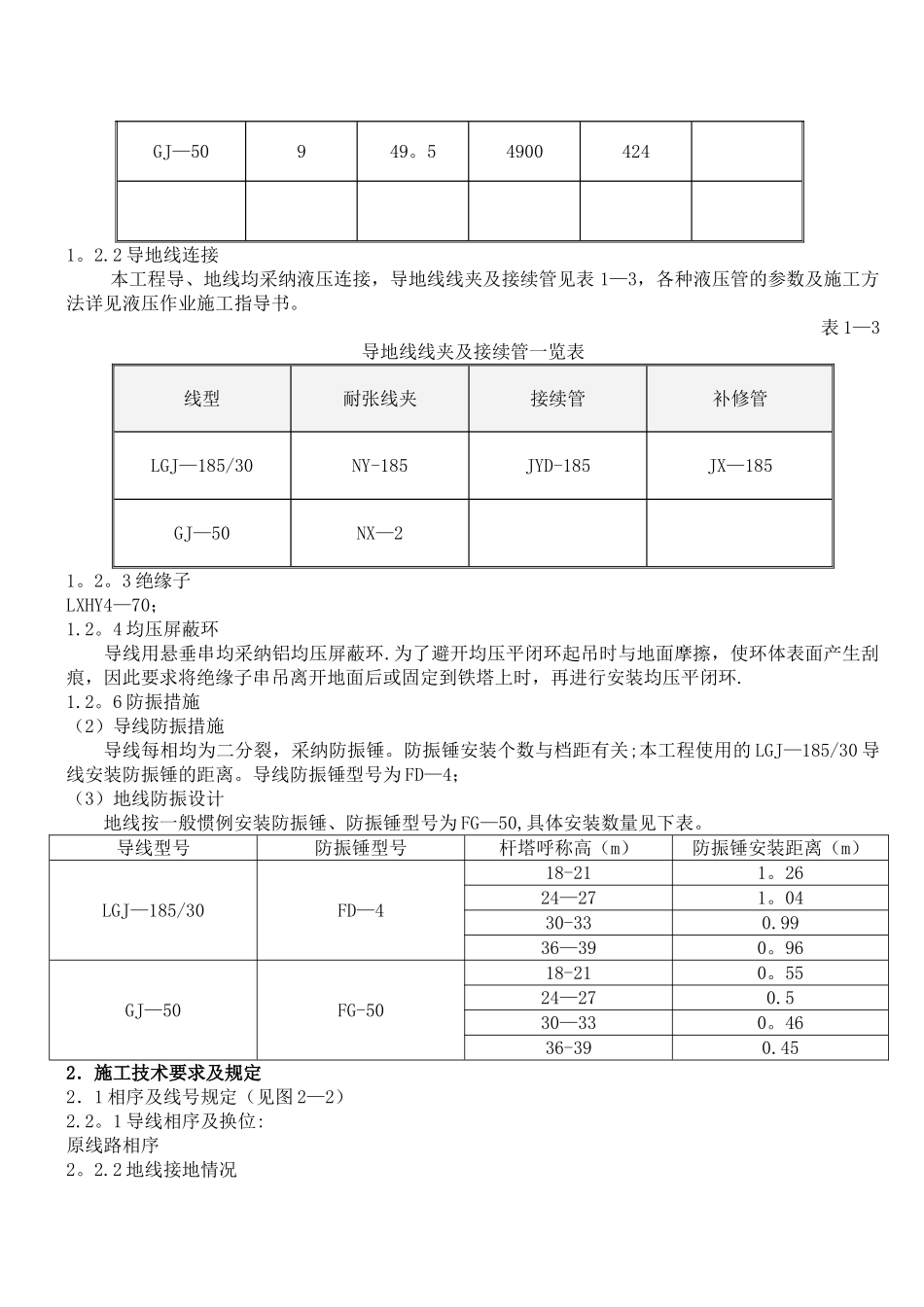

架线施工技术措施_第2页
2/20

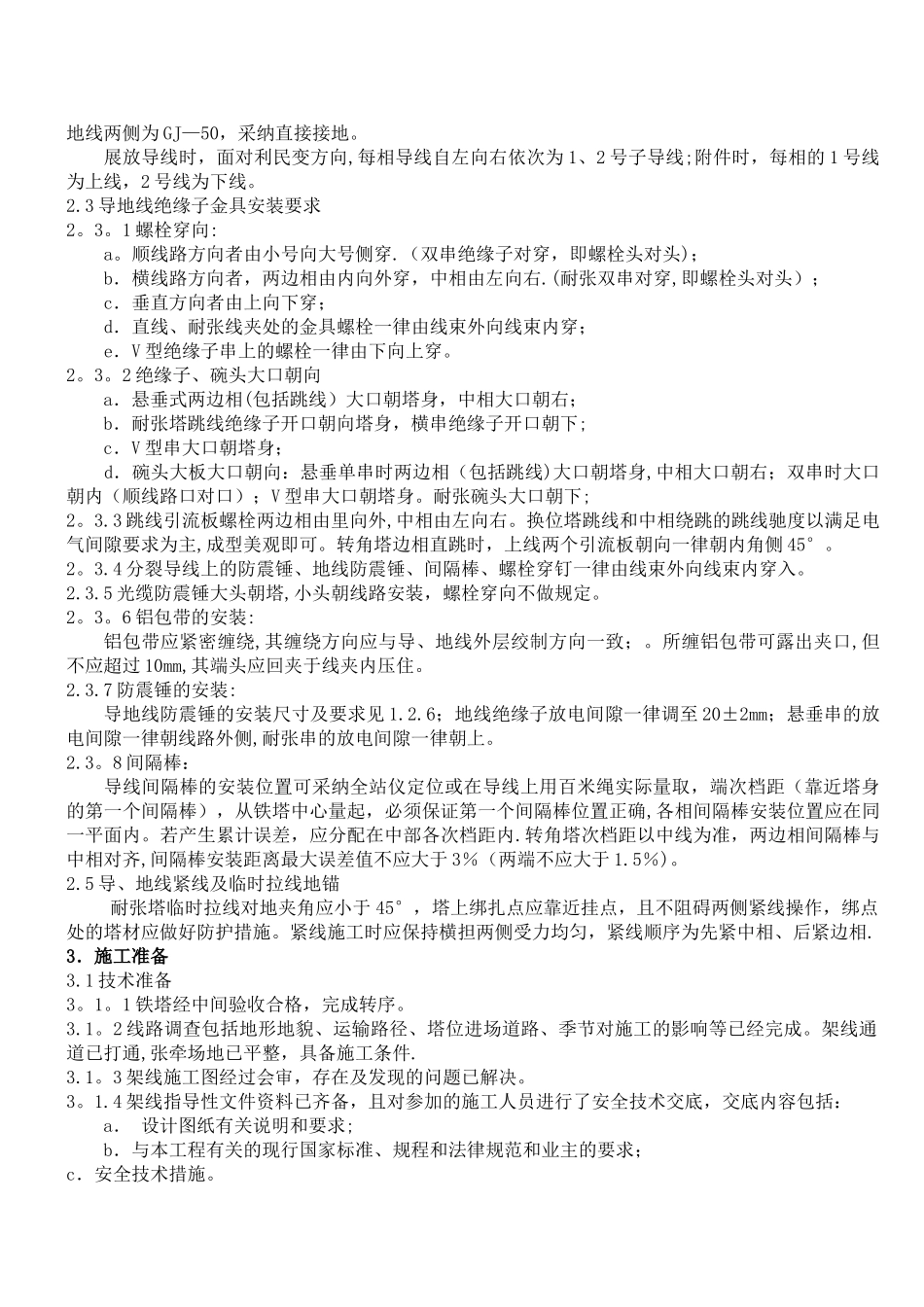

架线施工技术措施_第3页
3/20
1.工程概况及工程技术特性1。1 工程概况1。1.1 工程概况新建杆塔 16 基,线路架设 2。67 公里,其中 5#—9#OPGW 光缆为地埋。电压等级:220kV 输电线路。 杆塔基础: 1316。616 立方米导线型号:导线 LGJ-185/30*2地线型号:OPGW 光缆、GJ-50;防震型式: GJ—50 分流线防震锤用 FG—50 型.OPGW 光缆防震装置.1.1.2 交叉跨越情况主要交叉跨越表 表 1-1序号被跨越物名称位 置次数 备注110Kv 电力线 N9-N10、N10—N112 次2低压电力线 N11—N12、N14—N151 次3通信线4乡道5树苗带6公路N14—N151 次1。2 工程技术特性本工程设计气象条件为:最大设计风速 30 米/秒,最高气温 40℃,最低气温—40℃,年平均气温—10℃,覆冰 10mm。1.2。1 导、地线特性导线型号:导线采纳 LGJ—185/30*2 钢芯铝绞线,子导线间距为 450mm;地线型号:采纳 2 根 GJ—50;导、地线参数见表 1-2 导地线主要技术参数表.导、地线主要技术参数表 表 1-2电线型号外径(mm)综合截面(mm2)拉断力(KG)计算重量(kg/km)备注LGJ—185/3021。6275。967860922。2GJ—50949。549004241。2.2 导地线连接本工程导、地线均采纳液压连接,导地线线夹及接续管见表 1—3,各种液压管的参数及施工方法详见液压作业施工指导书。表 1—3导地线线夹及接续管一览表线型耐张线夹接续管补修管LGJ—185/30NY-185JYD-185JX—185GJ—50NX—21。2。3 绝缘子LXHY4—70;1.2。4 均压屏蔽环导线用悬垂串均采纳铝均压屏蔽环.为了避开均压平闭环起吊时与地面摩擦,使环体表面产生刮痕,因此要求将绝缘子串吊离开地面后或固定到铁塔上时,再进行安装均压平闭环.1.2。6 防振措施(2)导线防振措施导线每相均为二分裂,采纳防振锤。防振锤安装个数与档距有关;本工程使用的 LGJ—185/30 导线安装防振锤的距离。导线防振锤型号为 FD—4;(3)地线防振设计地线按一般惯例安装防振锤、防振锤型号为 FG—50,具体安装数量见下表。导线型号防振锤型号杆塔呼称高(m)防振锤安装距离(m)LGJ—185/30FD—418-211。2624—271。0430-330.9936—390。96GJ—50FG-5018-210。5524—270.530—330。4636-390.452.施工技术要求及规定2.1 相序及线号规定(见图 2—2)2.2。1 导线相序及换位:原线路相序2。2.2 地线接地情况地线两侧为 GJ—50,采纳直接接地。展放导线时,面对利民变方向,每相导线自左向右依次为 1、2 号子导线;附件时,每相的 1 号线为上线,2 ...
