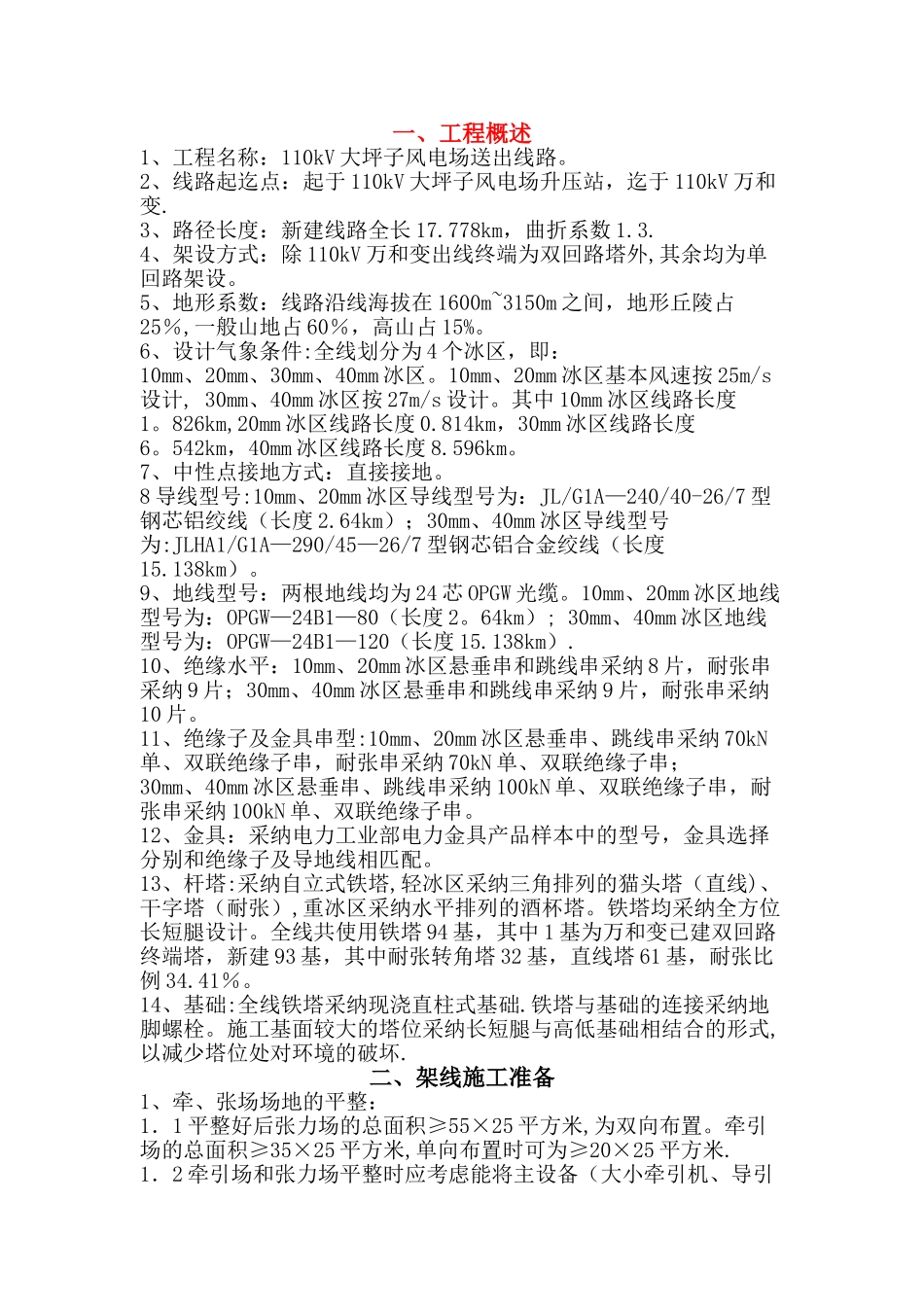

A—05 架线施工 方案 报审表（H）★（控制类型：H,检查方式：R)表号:A-05工程名称:大唐云南永善大坪子风电场 110kV 送出线路工程 编号：致 昆明先行监理有限责任公司大唐云南永善大坪子风电场工程监理项目部:现报上大唐云南永善大坪子风电场 110kV 送出线路工程 架线 施工方案,请审查.附件:架线施工方案承包单位（章):项目经理:日 期：专业监理工程师审查意见:专业监理工程师：日 期：监理项目部审查意见：监理项目部（章）:总监理工程师：日 期：本表（含附件）一式份，由承包项目部填报,监理项目部存份，承包单位存份。扎佐东（扎佐）牵引变 220 千伏线路工程架线施工方案批 准： 审 核: 编 制：贵州天毅企业有限责任公司扎佐东（扎佐）牵引变 220 千伏线路工程项目部2024 年 2 月目录一、工程概述 1二、架线施工准备 0 三、张力放线 2 四、导线紧线 6 五、耐张塔平衡挂线 9 六、附件安装 9 七、 OPGW 光缆架设 11 八、质量要求 14 九、安全技术措施 14 一、工程概述1、工程名称：110kV 大坪子风电场送出线路。2、线路起迄点：起于 110kV 大坪子风电场升压站，迄于 110kV 万和变.3、路径长度：新建线路全长 17.778km，曲折系数 1.3.4、架设方式：除 110kV 万和变出线终端为双回路塔外,其余均为单回路架设。5、地形系数：线路沿线海拔在 1600m~3150m 之间，地形丘陵占25％,一般山地占 60％，高山占 15%。6、设计气象条件:全线划分为 4 个冰区，即：10mm、20mm、30mm、40mm 冰区。10mm、20mm 冰区基本风速按 25m/s设计, 30mm、40mm 冰区按 27m/s 设计。其中 10mm 冰区线路长度1。826km,20mm 冰区线路长度 0.814km，30mm 冰区线路长度6。542km，40mm 冰区线路长度 8.596km。7、中性点接地方式：直接接地。8 导线型号:10mm、20mm 冰区导线型号为：JL/G1A—240/40-26/7 型钢芯铝绞线（长度 2.64km）；30mm、40mm 冰区导线型号为:JLHA1/G1A—290/45—26/7 型钢芯铝合金绞线（长度15.138km）。9、地线型号：两根地线均为 24 芯 OPGW 光缆。10mm、20mm 冰区地线型号为：OPGW—24B1—80（长度 2。64km）; 30mm、40mm 冰区地线型号为：OPGW—24B1—120（长度 15.138km）.10、绝缘水平：10mm、20mm 冰区悬垂串和跳线串采纳 8 片，耐张串采纳 9 片；30mm、40mm 冰区悬垂串和跳线串采纳 9 片，耐张串采纳10 片。11、绝缘子及金具串型:10mm、20mm 冰区悬...
