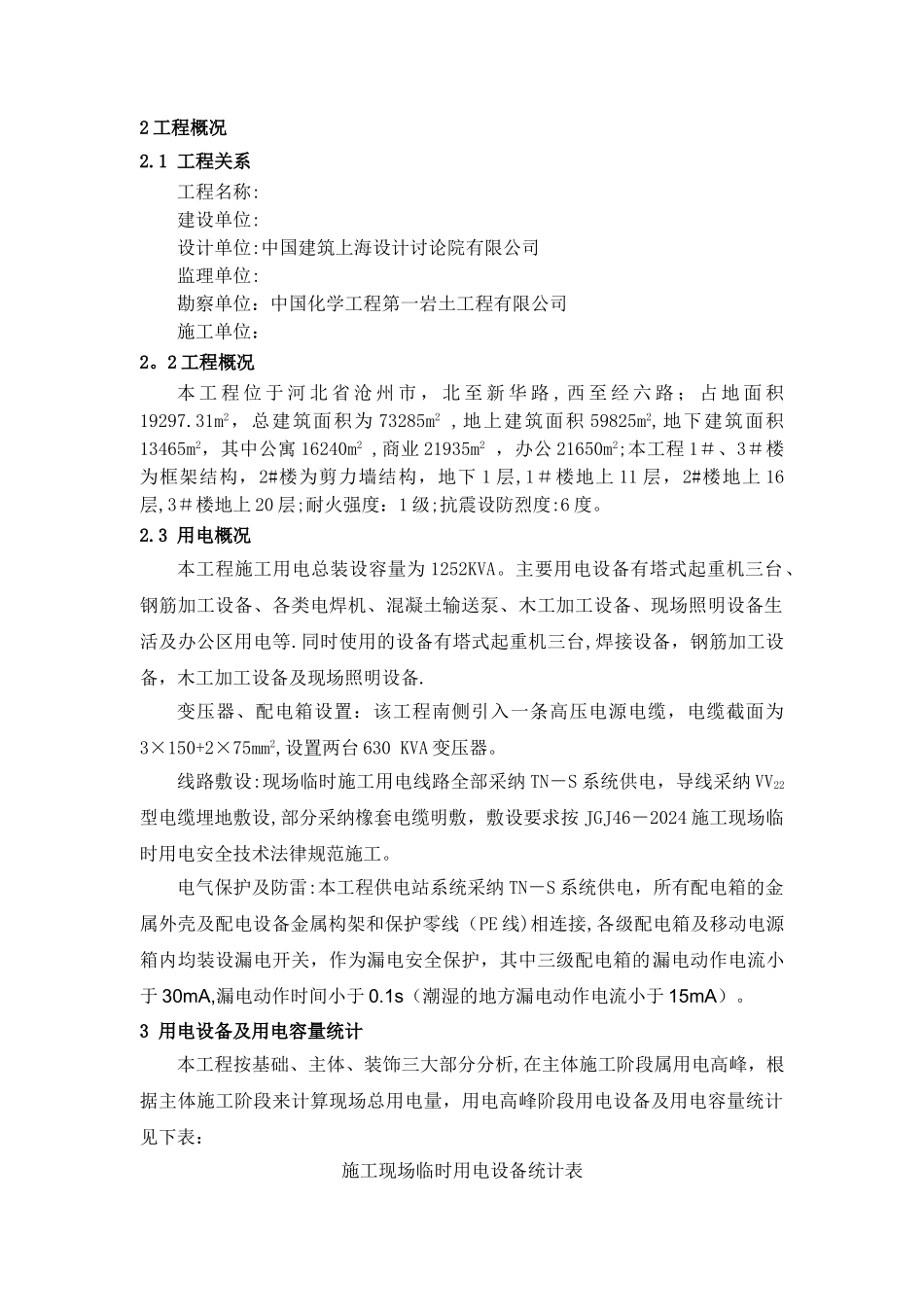

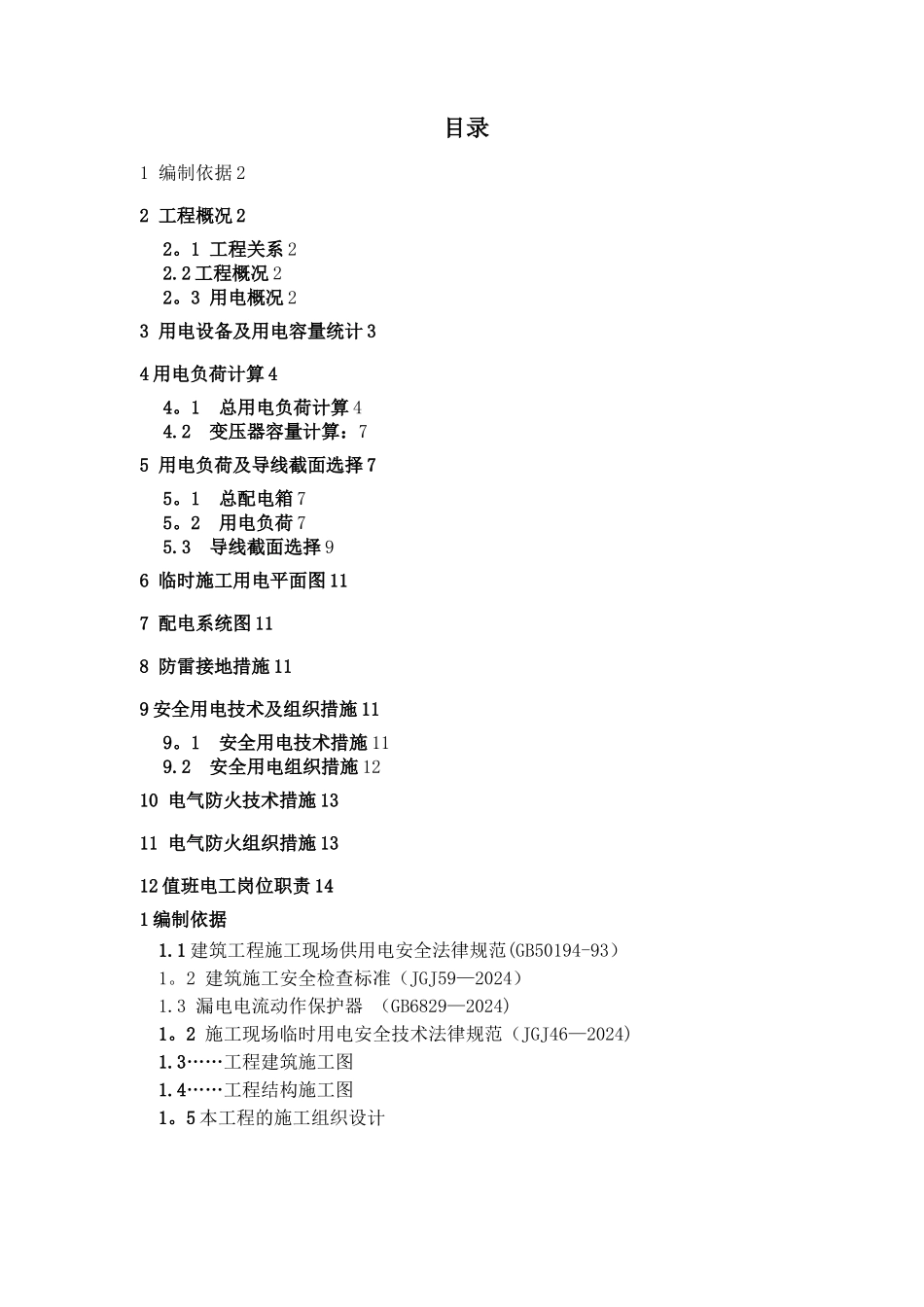

目录1 编制依据 22 工程概况 22。1 工程关系 22.2 工程概况 22。3 用电概况 23 用电设备及用电容量统计 34 用电负荷计算 44。1 总用电负荷计算 44.2 变压器容量计算：75 用电负荷及导线截面选择 75。1 总配电箱 75。2 用电负荷 75.3 导线截面选择 96 临时施工用电平面图 117 配电系统图 118 防雷接地措施 119 安全用电技术及组织措施 119。1 安全用电技术措施 119.2 安全用电组织措施 1210 电气防火技术措施 1311 电气防火组织措施 1312 值班电工岗位职责 141 编制依据1.1 建筑工程施工现场供用电安全法律规范(GB50194-93）1。2 建筑施工安全检查标准（JGJ59—2024）1.3 漏电电流动作保护器 （GB6829—2024)1。2 施工现场临时用电安全技术法律规范（JGJ46—2024)1.3……工程建筑施工图1.4……工程结构施工图1。5 本工程的施工组织设计2 工程概况2.1 工程关系工程名称:建设单位:设计单位:中国建筑上海设计讨论院有限公司监理单位:勘察单位：中国化学工程第一岩土工程有限公司施工单位：2。2 工程概况本 工 程 位 于 河 北 省 沧 州 市 ， 北 至 新 华 路 , 西 至 经 六 路 ； 占 地 面 积19297.31m2，总建筑面积为 73285m2 ,地上建筑面积 59825m2,地下建筑面积13465m2，其中公寓 16240m2 ,商业 21935m2 ，办公 21650m2;本工程 1＃、3＃楼为框架结构，2#楼为剪力墙结构，地下 1 层,1＃楼地上 11 层，2#楼地上 16层,3＃楼地上 20 层;耐火强度：1 级;抗震设防烈度:6 度。2.3 用电概况本工程施工用电总装设容量为 1252KVA。主要用电设备有塔式起重机三台、钢筋加工设备、各类电焊机、混凝土输送泵、木工加工设备、现场照明设备生活及办公区用电等.同时使用的设备有塔式起重机三台,焊接设备，钢筋加工设备，木工加工设备及现场照明设备.变压器、配电箱设置：该工程南侧引入一条高压电源电缆，电缆截面为3×150+2×75mm2,设置两台 630 KVA 变压器。线路敷设:现场临时施工用电线路全部采纳 TN－S 系统供电，导线采纳 VV22型电缆埋地敷设,部分采纳橡套电缆明敷，敷设要求按 JGJ46－2024 施工现场临时用电安全技术法律规范施工。电气保护及防雷:本工程供电站系统采纳 TN－S 系统供电，所有配电箱的金属外壳及配电设备金属构架和保护零线（PE 线)相连接,各级配电箱及移动电源箱内均装设漏电开关，作为漏电安全保护，其中三级配电箱的漏电动...
