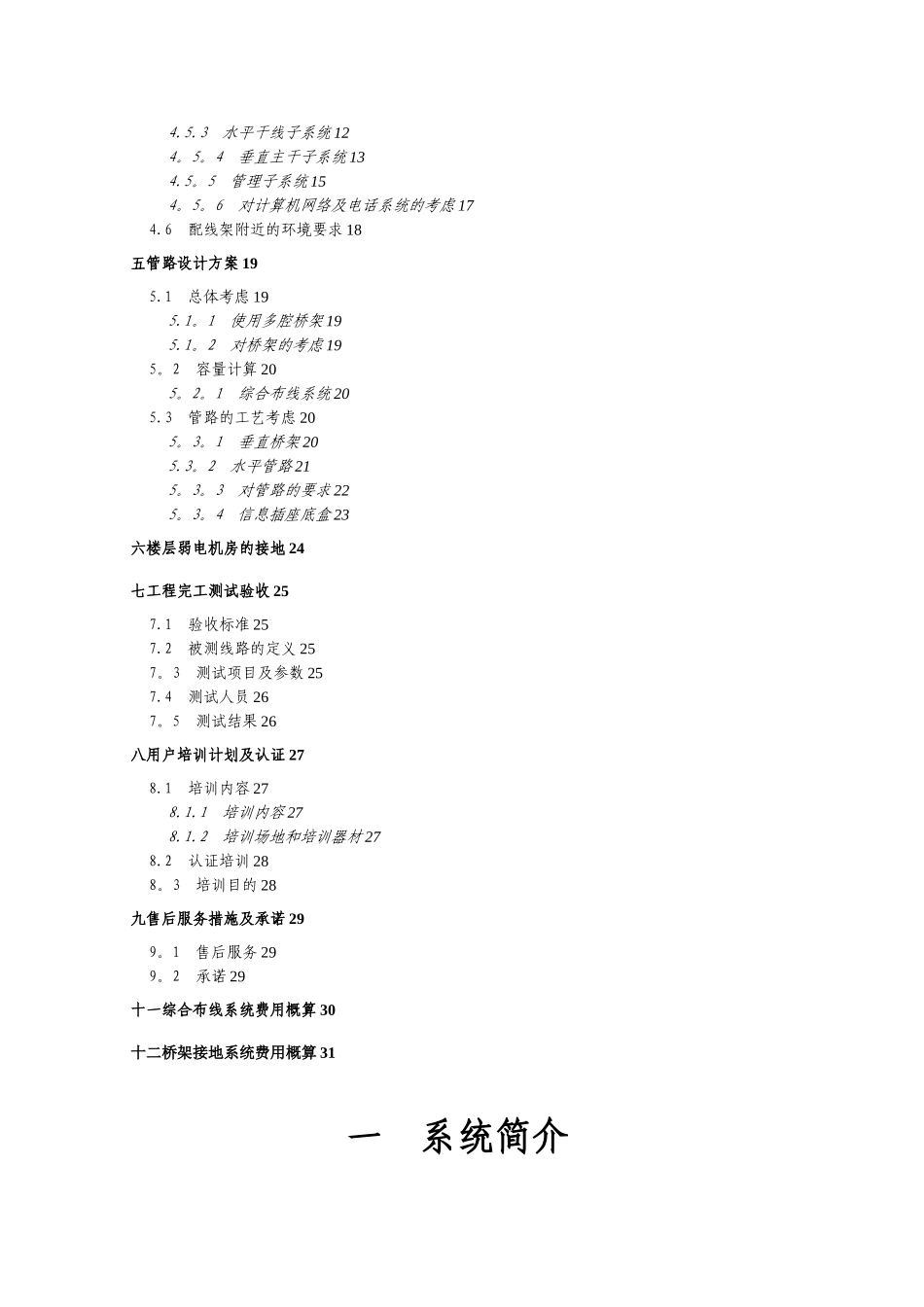

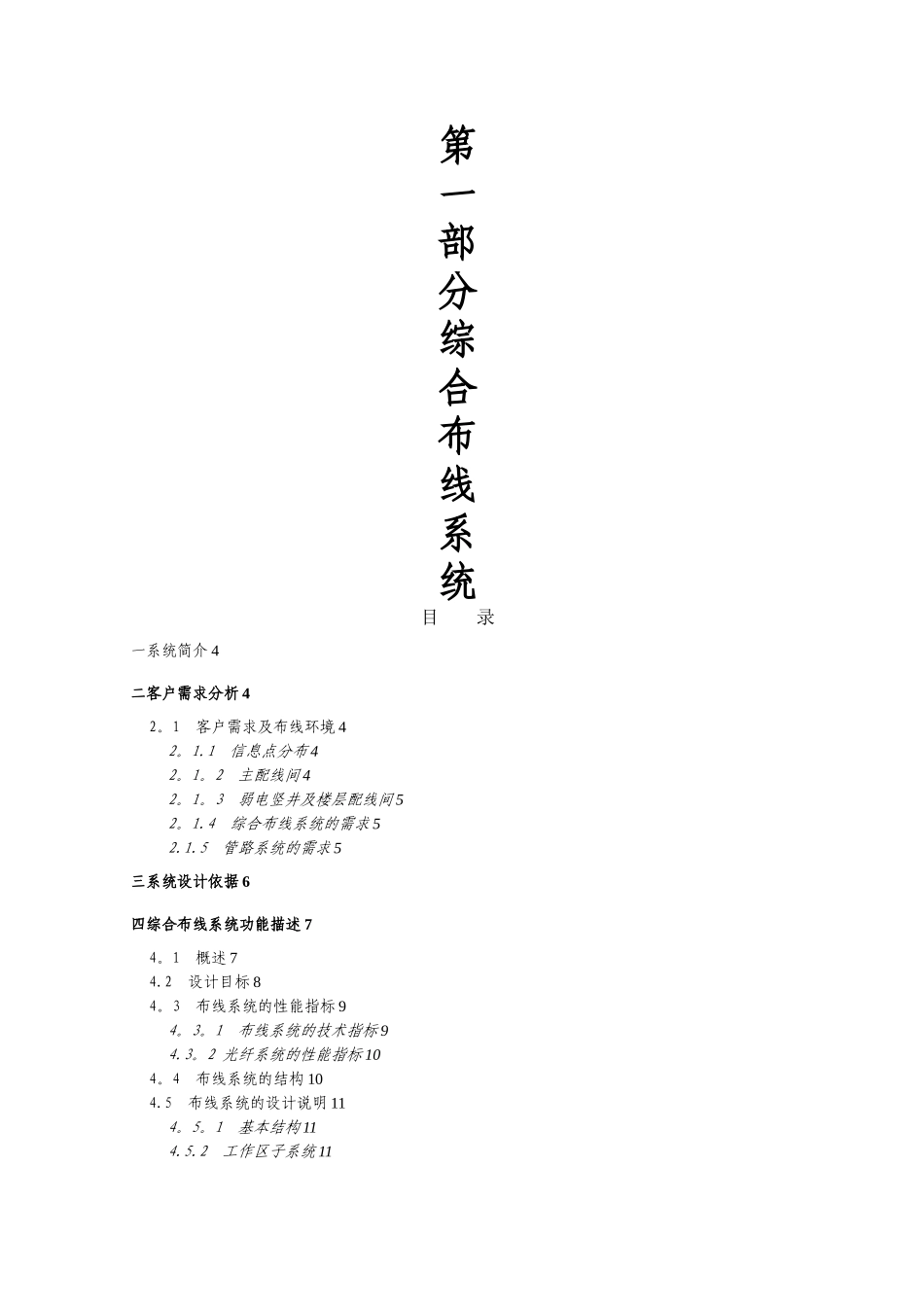

第一部分综合布线系统目 录一系统简介 4二客户需求分析 42。1 客户需求及布线环境 42。1.1 信息点分布 42。1。2 主配线间 42。1。3 弱电竖井及楼层配线间 52。1.4 综合布线系统的需求 52.1.5 管路系统的需求 5三系统设计依据 6四综合布线系统功能描述 74。1 概述 74.2 设计目标 84。3 布线系统的性能指标 94。3。1 布线系统的技术指标 94.3。2 光纤系统的性能指标 104。4 布线系统的结构 104.5 布线系统的设计说明 114。5。1 基本结构 114.5.2 工作区子系统 114.5.3 水平干线子系统 124。5。4 垂直主干子系统 134.5。5 管理子系统 154。5。6 对计算机网络及电话系统的考虑 174.6 配线架附近的环境要求 18五管路设计方案 195.1 总体考虑 195.1。1 使用多腔桥架 195.1。2 对桥架的考虑 195。2 容量计算 205。2。1 综合布线系统 205.3 管路的工艺考虑 205。3。1 垂直桥架 205.3。2 水平管路 215。3。3 对管路的要求 225。3。4 信息插座底盒 23六楼层弱电机房的接地 24七工程完工测试验收 257.1 验收标准 257.2 被测线路的定义 257。3 测试项目及参数 257.4 测试人员 267。5 测试结果 26八用户培训计划及认证 278.1 培训内容 278.1.1 培训内容 278.1.2 培训场地和培训器材 278.2 认证培训 288。3 培训目的 28九售后服务措施及承诺 299。1 售后服务 299。2 承诺 29十一综合布线系统费用概算 30十二桥架接地系统费用概算 31一 系统简介某学校教学楼是一栋高等级的办公某学校教学楼总建筑面积为 9965 平方米,某学校教学楼共六层，建筑高度 23.95 平方米。本方案中结合某学校教学楼的图纸及特点对综合布线系统的施工和管路的施工提出了自己的方案.二 客户需求分析该某学校教学楼是一个高等级的广播、多媒体教室、视频监控的综合智能系统.本次设计方案的涉及范围为： 综合布线系统的设计、供应、安装、接续、测试、验收、系统质保、技术支持、售后服务、培训和认证;综合布线管路系统的设计、施工和协调。2.1 客户需求及布线环境2.1。1 信息点分布根据图纸，本次综合布线系统的信息点总数为 163，语音点 163。详细的信息点分布如表 2。1 所示。楼层信息点语音点备注教学楼1 层24242 层27273 层28284 层28285 层28286 层2828合计163163某学校教学楼信息点统计表2.1。2 主配线间主配线间设在 2 层设备间内。2。1。3 弱电竖井及楼...
