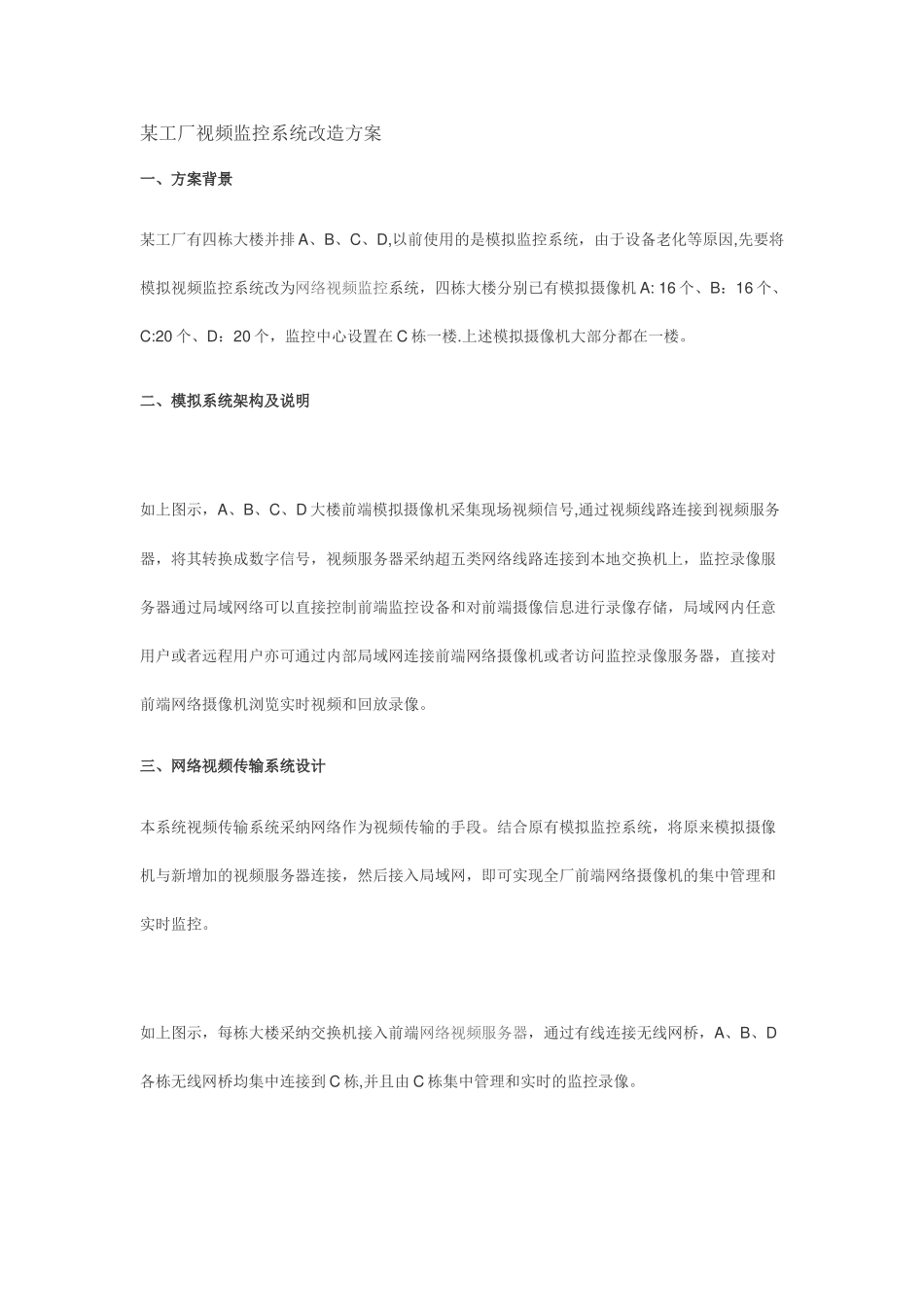

某工厂视频监控系统改造方案一、方案背景某工厂有四栋大楼并排 A、B、C、D,以前使用的是模拟监控系统，由于设备老化等原因,先要将模拟视频监控系统改为网络视频监控系统，四栋大楼分别已有模拟摄像机 A: 16 个、B：16 个、C:20 个、D：20 个，监控中心设置在 C 栋一楼.上述模拟摄像机大部分都在一楼。二、模拟系统架构及说明如上图示，A、B、C、D 大楼前端模拟摄像机采集现场视频信号,通过视频线路连接到视频服务器，将其转换成数字信号，视频服务器采纳超五类网络线路连接到本地交换机上，监控录像服务器通过局域网络可以直接控制前端监控设备和对前端摄像信息进行录像存储，局域网内任意用户或者远程用户亦可通过内部局域网连接前端网络摄像机或者访问监控录像服务器，直接对前端网络摄像机浏览实时视频和回放录像。三、网络视频传输系统设计本系统视频传输系统采纳网络作为视频传输的手段。结合原有模拟监控系统，将原来模拟摄像机与新增加的视频服务器连接，然后接入局域网，即可实现全厂前端网络摄像机的集中管理和实时监控。如上图示，每栋大楼采纳交换机接入前端网络视频服务器，通过有线连接无线网桥，A、B、D各栋无线网桥均集中连接到 C 栋,并且由 C 栋集中管理和实时的监控录像。交换机的选择：由于每栋接入的点不多，为了节约成本,选择普通的 24*＊*＊换机即可，品牌可选择 D—LINK。无线网桥：网桥单一线路负责每栋大楼前端所有的视频传输，为了保证带宽,这里建议采纳5.8G 的 54M 带宽的设备。品牌建议为西方多路:Mp11 5054BSUR.四、平台总体架构五、系统监控录像的实现如上图示，在本地的监控录像服务器上安装 ICANSEE 主控软件平台(Main Console),通过它均可实现对所有前端网络摄像机的控制和录像等（详见前面章节主控平台功能介绍）。监控显示由监控录像服务器完成，我公司的 Icansee 软件平台，可供用户自由选择以1、4、6、9、10、13、16、25、32、64 等不同模式监看.前端的摄像机接入到监控录像服务器上，用户可以根据画面分割的效果选择不同的显示方式。如何巡视和切换都可以由用户自己进行订制，软件的亲和度与适应性都非常出色，用户可以决定任意画面静止或循环显示,也可以让画面在轮流指定的监控点间切换。软件的强大给用户带来了高度自由的操作与良好的适应性。六、本地及远程用户显示和回放录像的实现在本地或者远程监控主机上安装浏览和回放客户端或者直接使用 IE，访问监控录像服务器，实现对...
