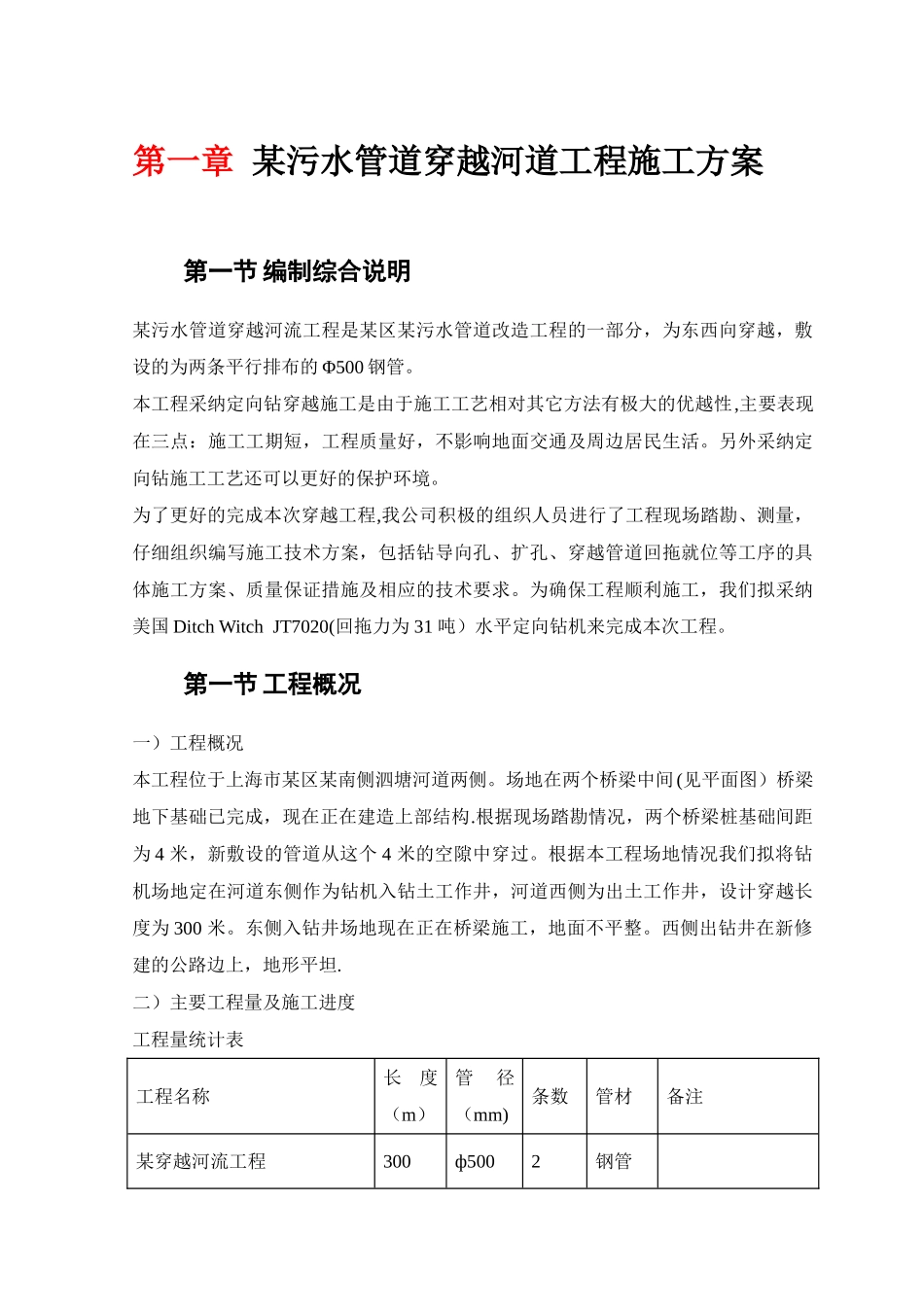

第一章 某污水管道穿越河道工程施工方案第一节 编制综合说明某污水管道穿越河流工程是某区某污水管道改造工程的一部分，为东西向穿越，敷设的为两条平行排布的 Φ500 钢管。本工程采纳定向钻穿越施工是由于施工工艺相对其它方法有极大的优越性,主要表现在三点：施工工期短，工程质量好，不影响地面交通及周边居民生活。另外采纳定向钻施工工艺还可以更好的保护环境。为了更好的完成本次穿越工程,我公司积极的组织人员进行了工程现场踏勘、测量，仔细组织编写施工技术方案，包括钻导向孔、扩孔、穿越管道回拖就位等工序的具体施工方案、质量保证措施及相应的技术要求。为确保工程顺利施工，我们拟采纳美国 Ditch Witch JT7020(回拖力为 31 吨）水平定向钻机来完成本次工程。第一节 工程概况一）工程概况本工程位于上海市某区某南侧泗塘河道两侧。场地在两个桥梁中间(见平面图）桥梁地下基础已完成，现在正在建造上部结构.根据现场踏勘情况，两个桥梁桩基础间距为 4 米，新敷设的管道从这个 4 米的空隙中穿过。根据本工程场地情况我们拟将钻机场地定在河道东侧作为钻机入钻土工作井，河道西侧为出土工作井，设计穿越长度为 300 米。东侧入钻井场地现在正在桥梁施工，地面不平整。西侧出钻井在新修建的公路边上，地形平坦.二）主要工程量及施工进度工程量统计表工程名称长度（m）管径（mm)条数管材备注某穿越河流工程300ф5002钢管施工进度:1、施工前人员、设备进场;施工现场规划等需 1 天工期。2、根据本工程的具体情况,结合以往的工作经验，将两条管道敷设好需 20 天工期。本穿越工程施工期需 21 天。（详见附表一) 第一节 施工方案一）施工设计某污水管道穿越河流工程，设计为倒虹管，根据测量河流最深点为 3。9 米，河水面到路面约有 4。5 米高差。所以新敷设管道管顶必须保证在河底 2 米以下（钻道最深点距路面 10.4 米以下）。入钻井管底标高为—5。0 米，出钻井管底标高为—3。30 米(此深度是以入钻点路面高程为±0 而计算的）,穿越长度为 300 米。二)每段工程穿越的施工工序:三）水平定向钻穿越施工方案依据施工图纸，确定穿越入土点位置，并打桩做好标记。首先在入、出土点位置设计井位,打 8 米深的钢板桩作围护，然后挖掘长 5.0 米、宽 6.0 米、深 5。5 米并配有母槽的工作坑面，深度根据管道标高而定.根据设计的入土角确定钻机的摆放位置，并使钻机的中心点与穿越方向重合.钻机应试运转并调...
