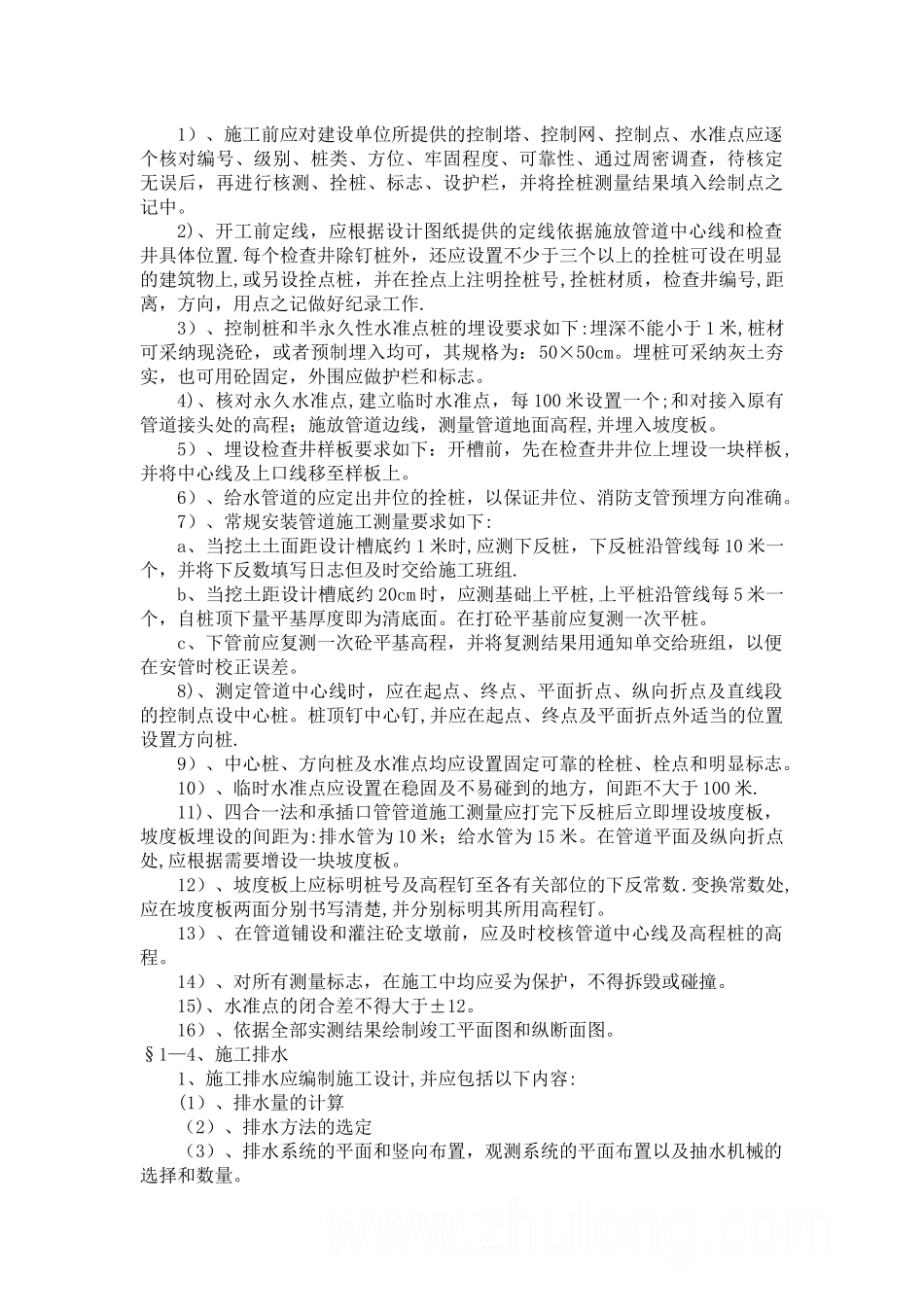

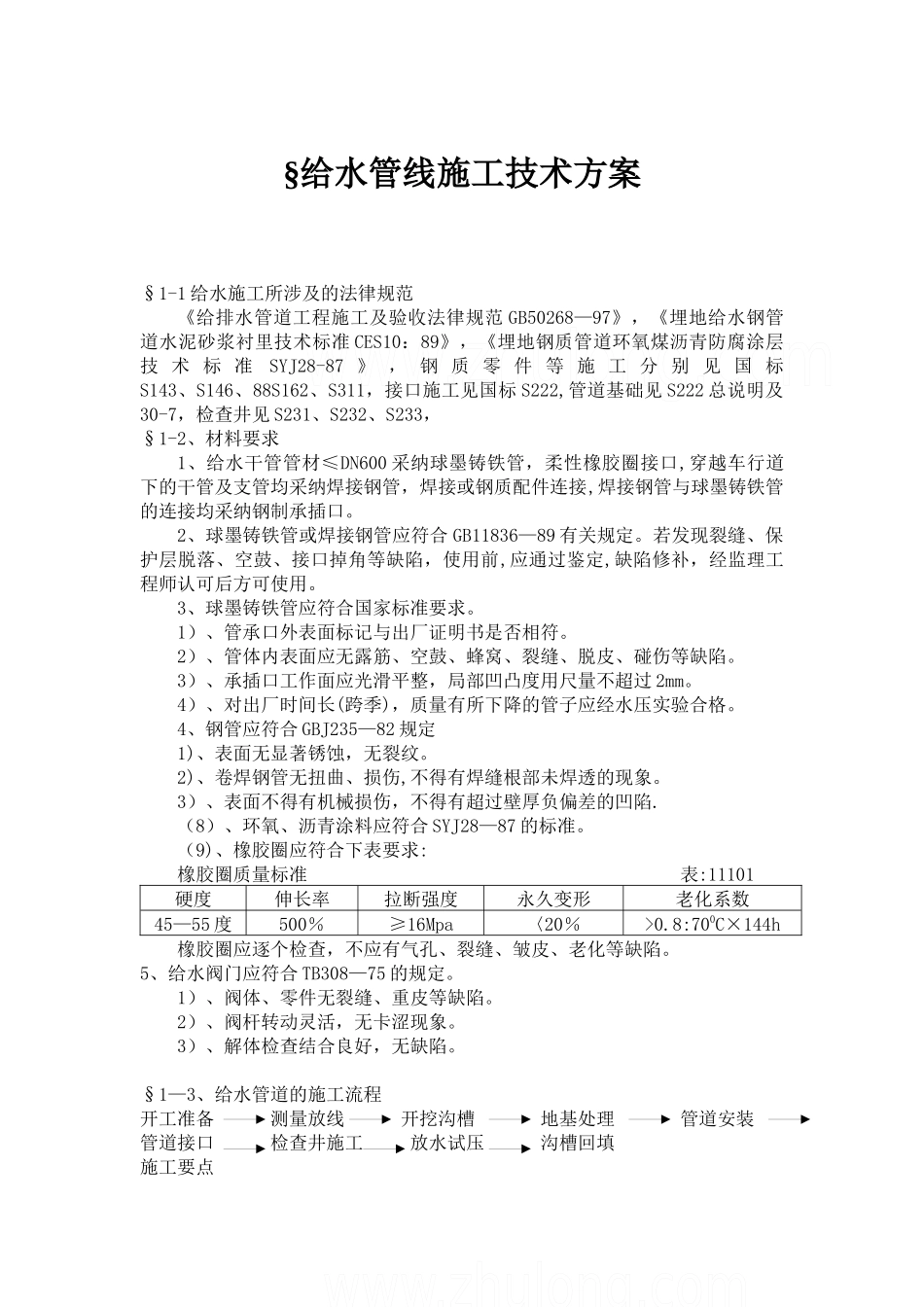

§给水管线施工技术方案§1-1 给水施工所涉及的法律规范《给排水管道工程施工及验收法律规范 GB50268—97》，《埋地给水钢管道水泥砂浆衬里技术标准 CES10：89》，《埋地钢质管道环氧煤沥青防腐涂层技 术 标 准SYJ28-87 》 ， 钢 质 零 件 等 施 工 分 别 见 国 标S143、S146、88S162、S311，接口施工见国标 S222,管道基础见 S222 总说明及30-7，检查井见 S231、S232、S233，§1-2、材料要求1、给水干管管材≤DN600 采纳球墨铸铁管，柔性橡胶圈接口,穿越车行道下的干管及支管均采纳焊接钢管，焊接或钢质配件连接,焊接钢管与球墨铸铁管的连接均采纳钢制承插口。2、球墨铸铁管或焊接钢管应符合 GB11836—89 有关规定。若发现裂缝、保护层脱落、空鼓、接口掉角等缺陷，使用前,应通过鉴定,缺陷修补，经监理工程师认可后方可使用。3、球墨铸铁管应符合国家标准要求。1）、管承口外表面标记与出厂证明书是否相符。2）、管体内表面应无露筋、空鼓、蜂窝、裂缝、脱皮、碰伤等缺陷。3）、承插口工作面应光滑平整，局部凹凸度用尺量不超过 2mm。4）、对出厂时间长(跨季)，质量有所下降的管子应经水压实验合格。4、钢管应符合 GBJ235—82 规定1)、表面无显著锈蚀，无裂纹。2)、卷焊钢管无扭曲、损伤,不得有焊缝根部未焊透的现象。3）、表面不得有机械损伤，不得有超过壁厚负偏差的凹陷.（8）、环氧、沥青涂料应符合 SYJ28—87 的标准。（9)、橡胶圈应符合下表要求:橡胶圈质量标准 表:11101硬度伸长率拉断强度永久变形老化系数45—55 度500％≥16Mpa〈20％>0.8:700C×144h橡胶圈应逐个检查，不应有气孔、裂缝、皱皮、老化等缺陷。5、给水阀门应符合 TB308—75 的规定。1）、阀体、零件无裂缝、重皮等缺陷。2）、阀杆转动灵活，无卡涩现象。3）、解体检查结合良好，无缺陷。§1—3、给水管道的施工流程开工准备 测量放线 开挖沟槽 地基处理 管道安装管道接口 检查井施工 放水试压 沟槽回填施工要点1）、施工前应对建设单位所提供的控制塔、控制网、控制点、水准点应逐个核对编号、级别、桩类、方位、牢固程度、可靠性、通过周密调查，待核定无误后，再进行核测、拴桩、标志、设护栏，并将拴桩测量结果填入绘制点之记中。2)、开工前定线，应根据设计图纸提供的定线依据施放管道中心线和检查井具体位置.每个检查井除钉桩外，还应设置不少于三个以上的拴桩可设在明显的建筑物上,或另设拴点桩，并在拴点上注明拴桩号,拴...
