标志牌安装施工方案

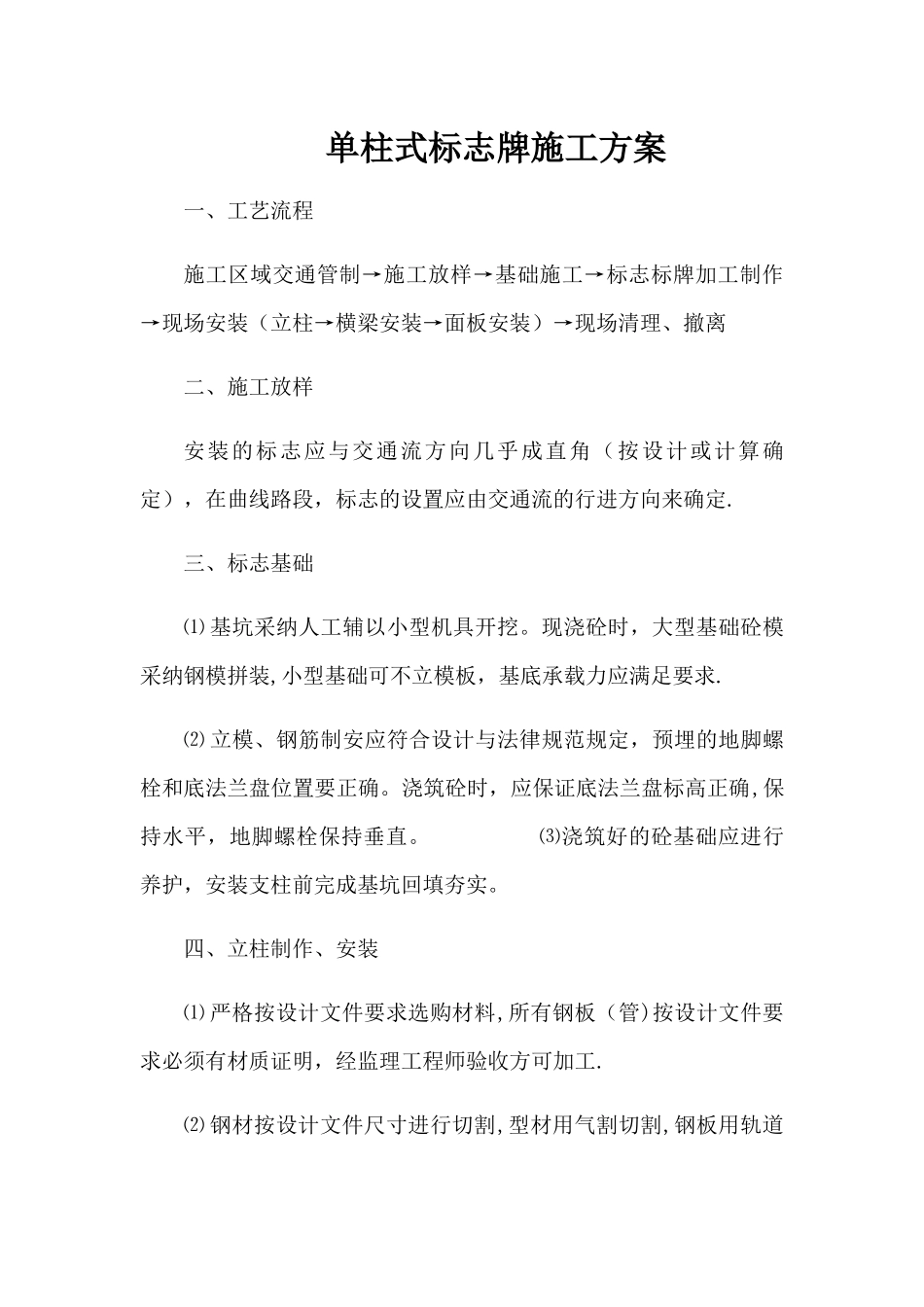

标志牌安装施工方案_第1页
1/3

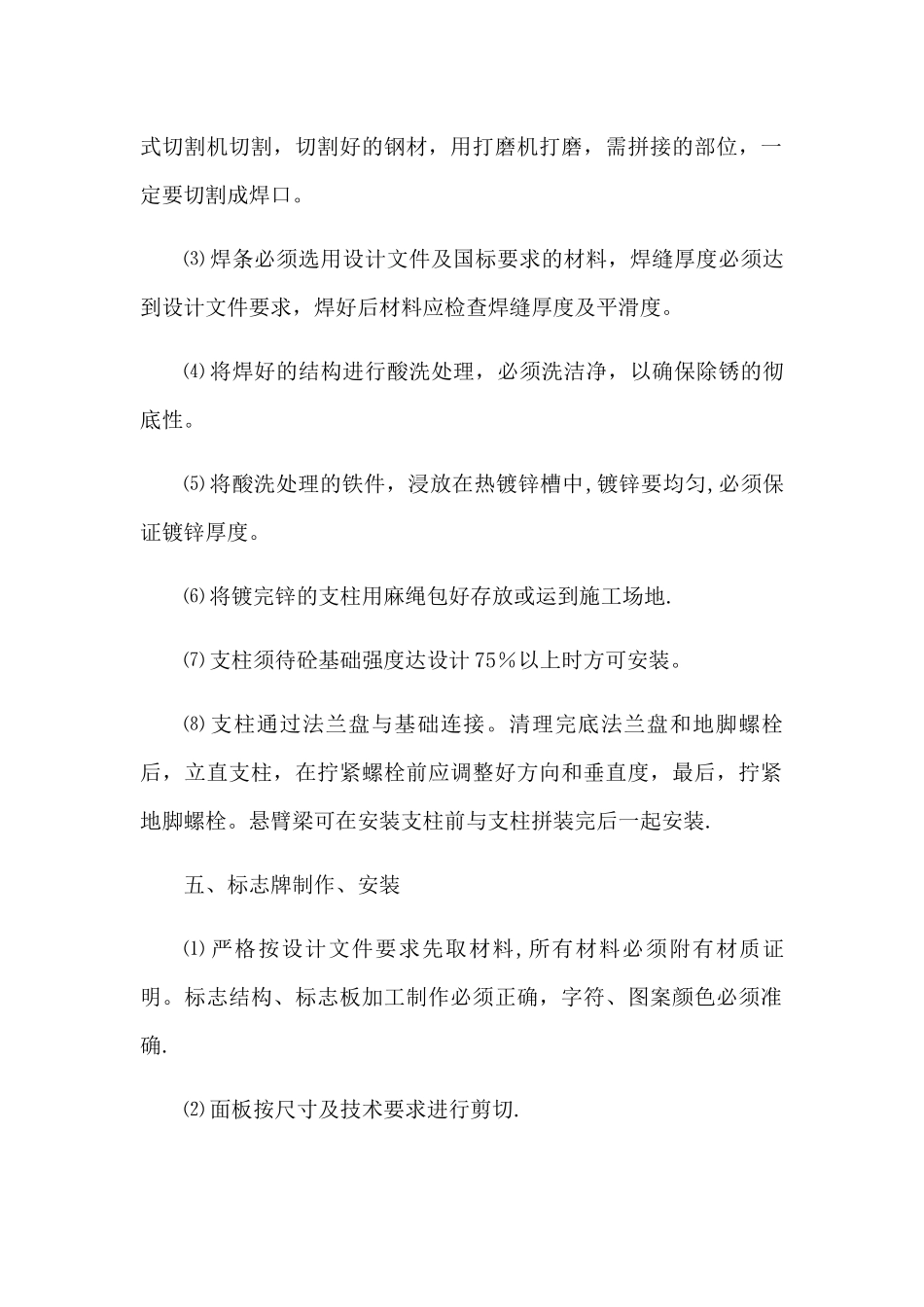

标志牌安装施工方案_第2页
2/3

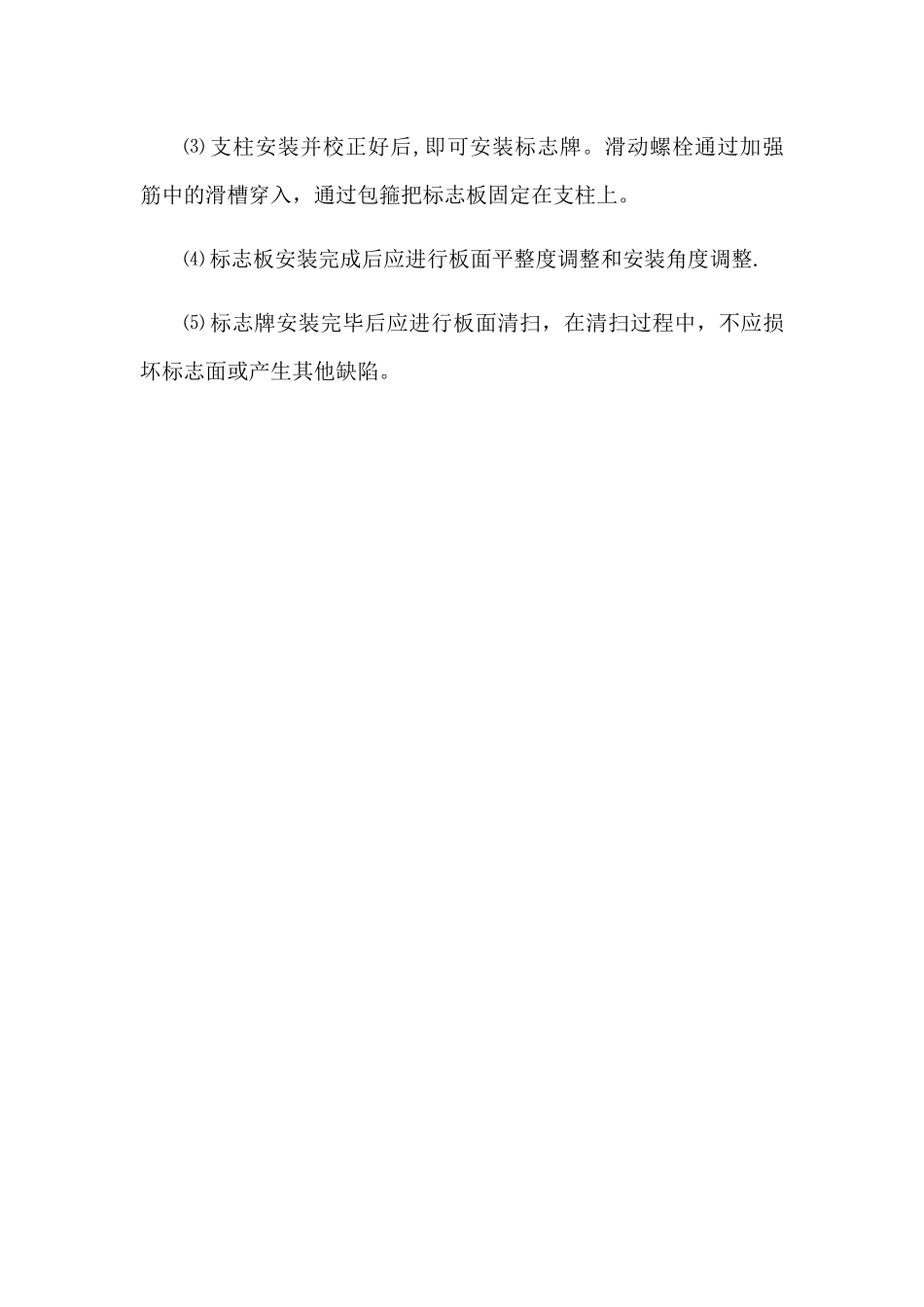

标志牌安装施工方案_第3页
3/3
单柱式标志牌施工方案一、工艺流程 施工区域交通管制→施工放样→基础施工→标志标牌加工制作→现场安装(立柱→横梁安装→面板安装)→现场清理、撤离 二、施工放样 安装的标志应与交通流方向几乎成直角(按设计或计算确定),在曲线路段,标志的设置应由交通流的行进方向来确定. 三、标志基础 ⑴ 基坑采纳人工辅以小型机具开挖。现浇砼时,大型基础砼模采纳钢模拼装,小型基础可不立模板,基底承载力应满足要求.⑵ 立模、钢筋制安应符合设计与法律规范规定,预埋的地脚螺栓和底法兰盘位置要正确。浇筑砼时,应保证底法兰盘标高正确,保持水平,地脚螺栓保持垂直。 ⑶浇筑好的砼基础应进行养护,安装支柱前完成基坑回填夯实。 四、立柱制作、安装 ⑴ 严格按设计文件要求选购材料,所有钢板(管)按设计文件要求必须有材质证明,经监理工程师验收方可加工. ⑵ 钢材按设计文件尺寸进行切割,型材用气割切割,钢板用轨道式切割机切割,切割好的钢材,用打磨机打磨,需拼接的部位,一定要切割成焊口。 ⑶ 焊条必须选用设计文件及国标要求的材料,焊缝厚度必须达到设计文件要求,焊好后材料应检查焊缝厚度及平滑度。 ⑷ 将焊好的结构进行酸洗处理,必须洗洁净,以确保除锈的彻底性。 ⑸ 将酸洗处理的铁件,浸放在热镀锌槽中,镀锌要均匀,必须保证镀锌厚度。 ⑹ 将镀完锌的支柱用麻绳包好存放或运到施工场地. ⑺ 支柱须待砼基础强度达设计 75%以上时方可安装。 ⑻ 支柱通过法兰盘与基础连接。清理完底法兰盘和地脚螺栓后,立直支柱,在拧紧螺栓前应调整好方向和垂直度,最后,拧紧地脚螺栓。悬臂梁可在安装支柱前与支柱拼装完后一起安装. 五、标志牌制作、安装 ⑴ 严格按设计文件要求先取材料,所有材料必须附有材质证明。标志结构、标志板加工制作必须正确,字符、图案颜色必须准确. ⑵ 面板按尺寸及技术要求进行剪切. ⑶ 支柱安装并校正好后,即可安装标志牌。滑动螺栓通过加强筋中的滑槽穿入,通过包箍把标志板固定在支柱上。 ⑷ 标志板安装完成后应进行板面平整度调整和安装角度调整. ⑸ 标志牌安装完毕后应进行板面清扫,在清扫过程中,不应损坏标志面或产生其他缺陷。
