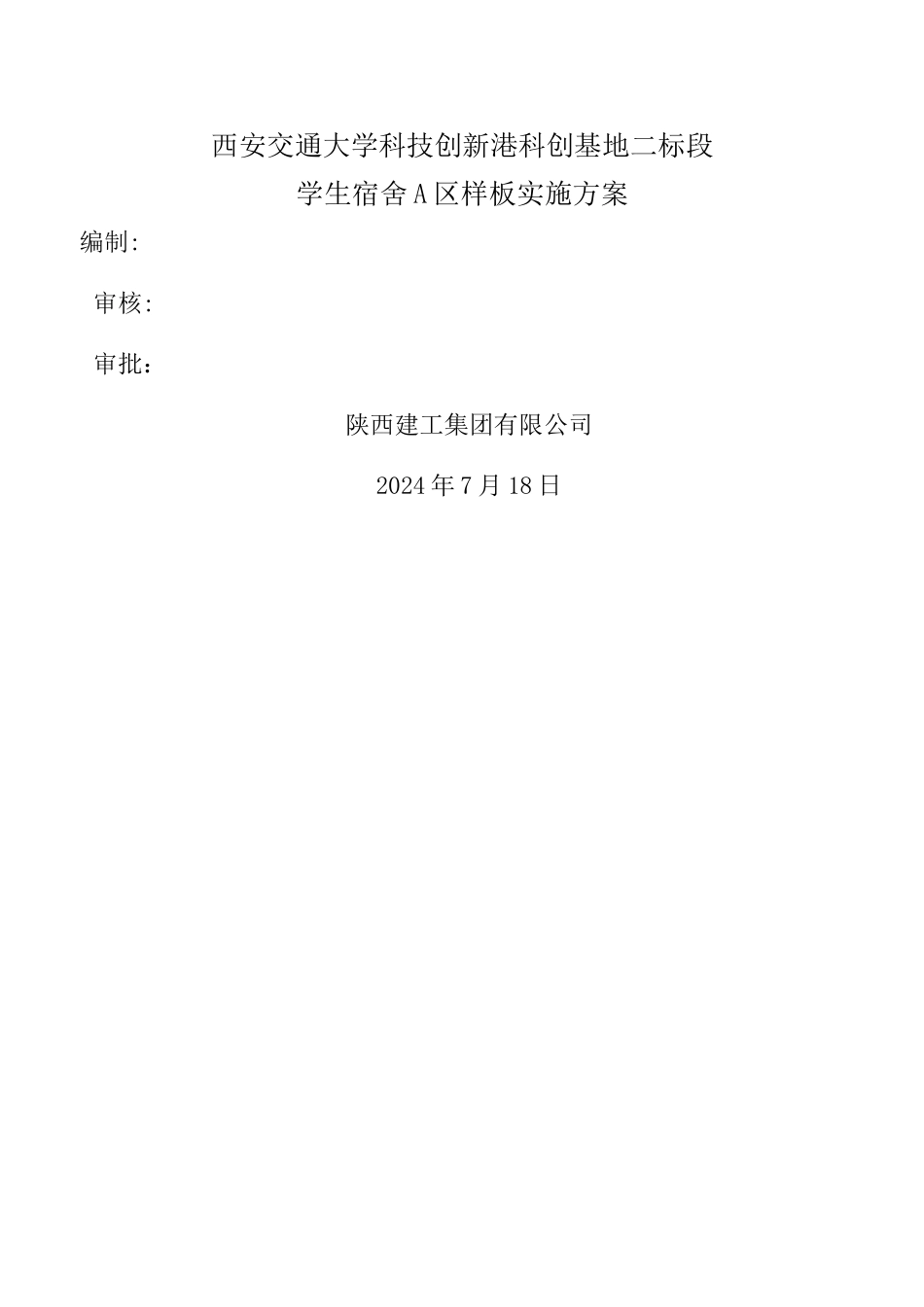

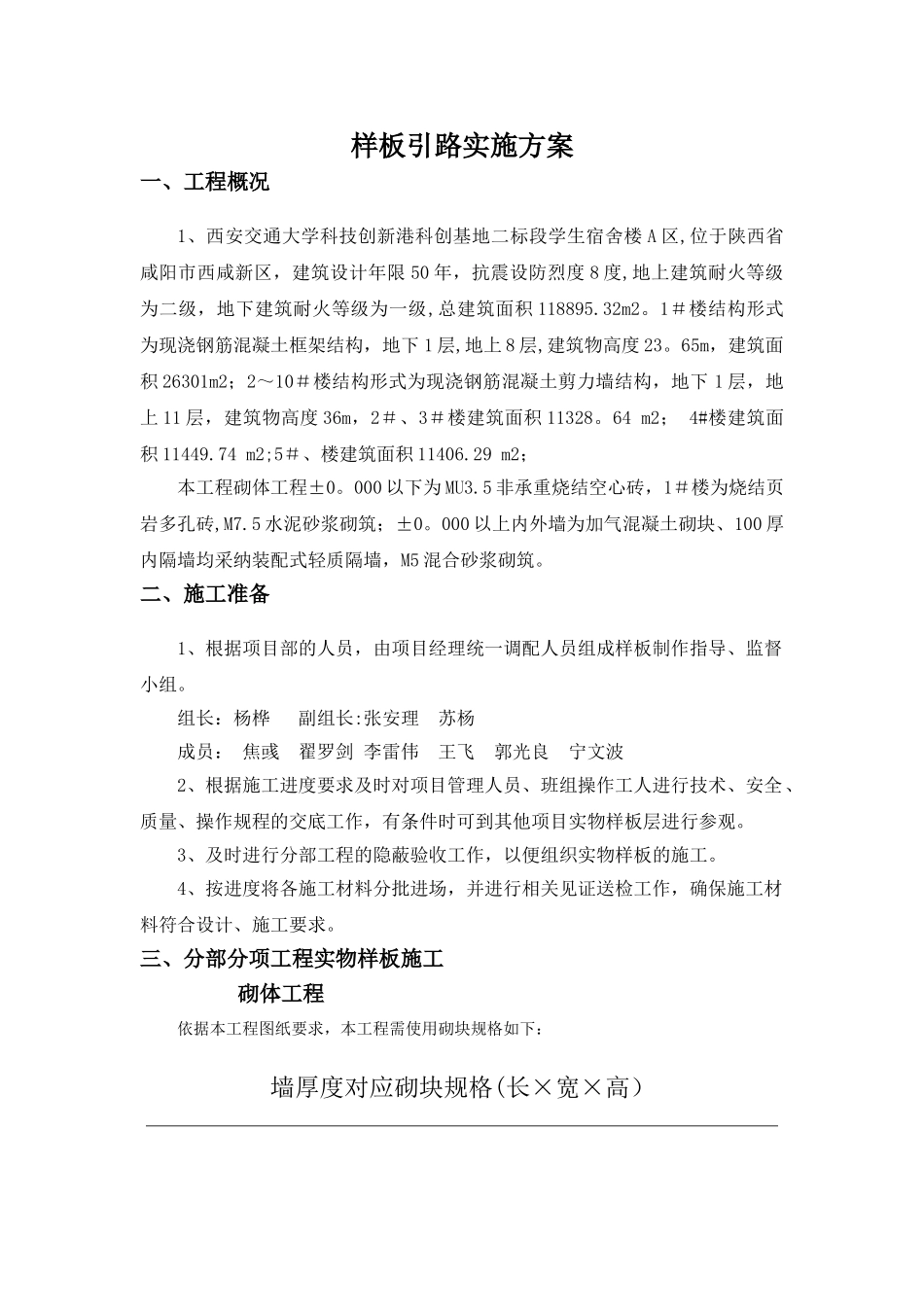

西安交通大学科技创新港科创基地二标段学生宿舍 A 区样板实施方案编制:审核:审批：陕西建工集团有限公司2024 年 7 月 18 日样板引路实施方案一、工程概况1、西安交通大学科技创新港科创基地二标段学生宿舍楼 A 区,位于陕西省咸阳市西咸新区，建筑设计年限 50 年，抗震设防烈度 8 度,地上建筑耐火等级为二级，地下建筑耐火等级为一级,总建筑面积 118895.32m2。1＃楼结构形式为现浇钢筋混凝土框架结构，地下 1 层,地上 8 层,建筑物高度 23。65m，建筑面积 26301m2；2～10＃楼结构形式为现浇钢筋混凝土剪力墙结构，地下 1 层，地上 11 层，建筑物高度 36m，2＃、3＃楼建筑面积 11328。64 m2； 4#楼建筑面积 11449.74 m2;5＃、楼建筑面积 11406.29 m2； 本工程砌体工程±0。000 以下为 MU3.5 非承重烧结空心砖，1＃楼为烧结页岩多孔砖,M7.5 水泥砂浆砌筑；±0。000 以上内外墙为加气混凝土砌块、100 厚内隔墙均采纳装配式轻质隔墙，M5 混合砂浆砌筑。二、施工准备1、根据项目部的人员，由项目经理统一调配人员组成样板制作指导、监督小组。组长：杨桦 副组长:张安理 苏杨成员： 焦彧 翟罗剑 李雷伟 王飞 郭光良 宁文波2、根据施工进度要求及时对项目管理人员、班组操作工人进行技术、安全、质量、操作规程的交底工作，有条件时可到其他项目实物样板层进行参观。3、及时进行分部工程的隐蔽验收工作，以便组织实物样板的施工。4、按进度将各施工材料分批进场，并进行相关见证送检工作，确保施工材料符合设计、施工要求。三、分部分项工程实物样板施工 砌体工程依据本工程图纸要求，本工程需使用砌块规格如下：墙厚度对应砌块规格(长×宽×高）墙厚普通烧结粘土实心砖蒸压加气砼砌块非承重空心砖100170×115×53600×120×200240×170×115200170×115×53600×180×240240×220×115250240×115×53600×200×250/1、砌体固化图砌体工程施工前进行深化设计,绘制砌体排版固化图,确定构造柱定位,门窗尺寸定位，房间尺寸定位，并张贴于砌筑位置. 2、组砌按设计标高要求立好皮数杆，每跨立两根（靠近柱子处）,砌体施工时，必须在墙体两侧双面挂线，挂线一定要拉紧绷直。如图示意。砌块组砌1）砌砖及放置水平拉墙筋：砌砖一定要跟线,“上跟线，下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm,也不应大于12mm。2)砌筑时每隔500mm要放拉结筋：墙体拉结筋的位置、数量、间距...
