样板间施工方案-电气

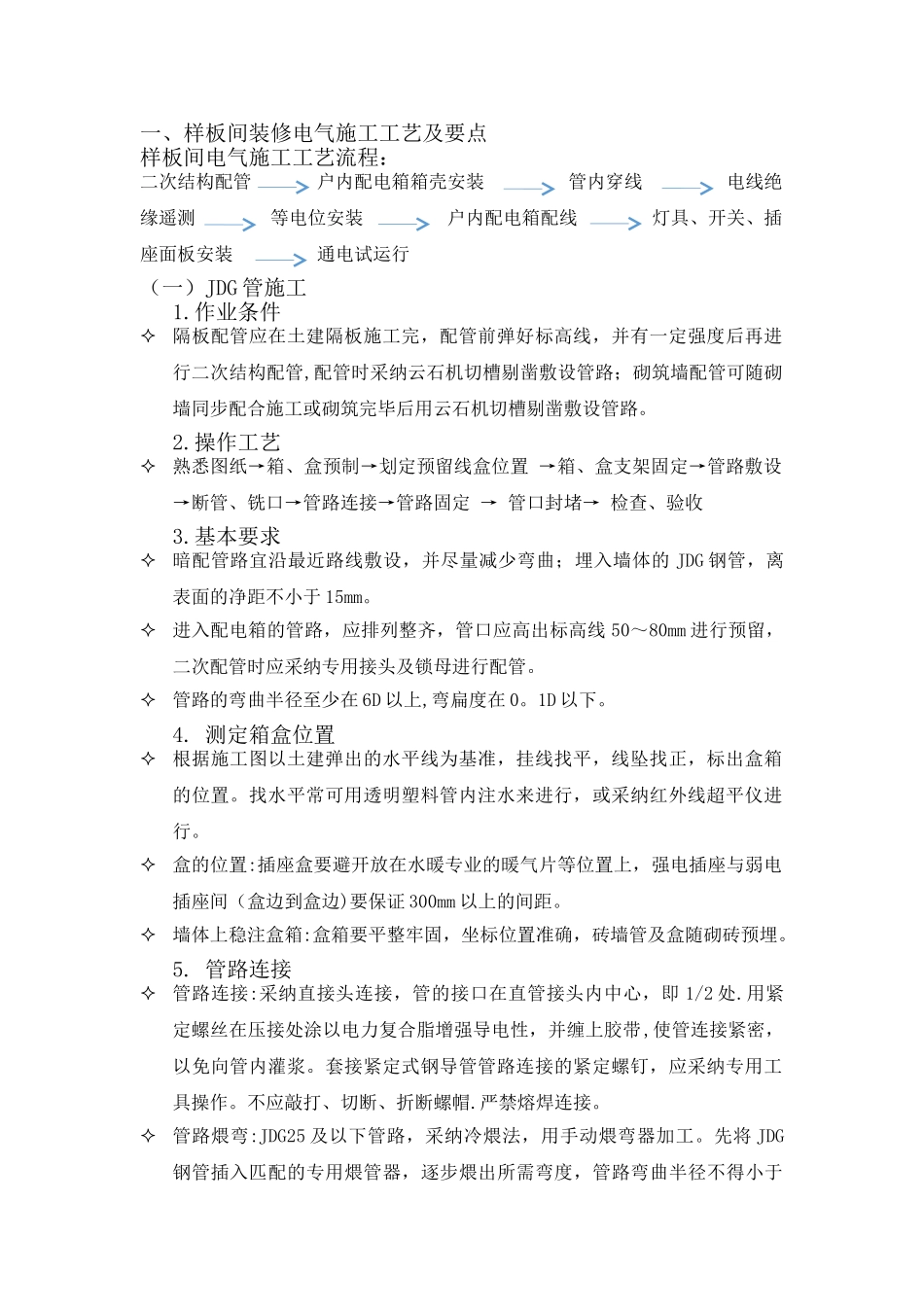

一、样板间装修电气施工工艺及要点样板间电气施工工艺流程：二次结构配管 户内配电箱箱壳安装 管内穿线 电线绝缘遥测 等电位安装 户内配电箱配线 灯具、开关、插座面板安装 通电试运行（一）JDG 管施工1.作业条件隔板配管应在土建隔板施工完，配管前弹好标高线，并有一定强度后再进行二次结构配管,配管时采纳云石机切槽剔凿敷设管路；砌筑墙配管可随砌墙同步配合施工或砌筑完毕后用云石机切槽剔凿敷设管路。2.操作工艺熟悉图纸→箱、盒预制→划定预留线盒位置 →箱、盒支架固定→管路敷设→断管、铣口→管路连接→管路固定 → 管口封堵→ 检查、验收 3.基本要求暗配管路宜沿最近路线敷设，并尽量减少弯曲；埋入墙体的 JDG 钢管，离表面的净距不小于 15mm。进入配电箱的管路，应排列整齐，管口应高出标高线 50～80mm 进行预留，二次配管时应采纳专用接头及锁母进行配管。管路的弯曲半径至少在 6D 以上,弯扁度在 0。1D 以下。4. 测定箱盒位置根据施工图以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱的位置。找水平常可用透明塑料管内注水来进行，或采纳红外线超平仪进行。盒的位置:插座盒要避开放在水暖专业的暖气片等位置上，强电插座与弱电插座间（盒边到盒边)要保证 300mm 以上的间距。墙体上稳注盒箱:盒箱要平整牢固，坐标位置准确，砖墙管及盒随砌砖预埋。5. 管路连接管路连接:采纳直接头连接，管的接口在直管接头内中心，即 1/2 处.用紧定螺丝在压接处涂以电力复合脂增强导电性，并缠上胶带,使管连接紧密，以免向管内灌浆。套接紧定式钢导管管路连接的紧定螺钉，应采纳专用工具操作。不应敲打、切断、折断螺帽.严禁熔焊连接。管路煨弯:JDG25 及以下管路，采纳冷煨法，用手动煨弯器加工。先将 JDG钢管插入匹配的专用煨管器，逐步煨出所需弯度，管路弯曲半径不得小于管路外径的 6 倍，弯扁度不得大于管路外径的 1/10.;JDG 32～ JDG 40 的管弯采纳成品件。管路切断:JDG 25 以下的钢管用钢锯切断；JDG 32～ JDG 40 钢管用砂轮锯切断。当管子切断用钢锯时,将需要切断的管子长度量准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口刮锉光滑，无毛刺,清除管内碎屑。使用钢锯切断管路时,锯条应将管路完全锯断,不允许管路未完全锯断时使用蛮力掰断管路。进入配电箱的电线管路,排列整齐.盒箱开孔整齐、与管径相适配,要求一管一孔,不得开长孔；两根以上管入盒箱时，间...
