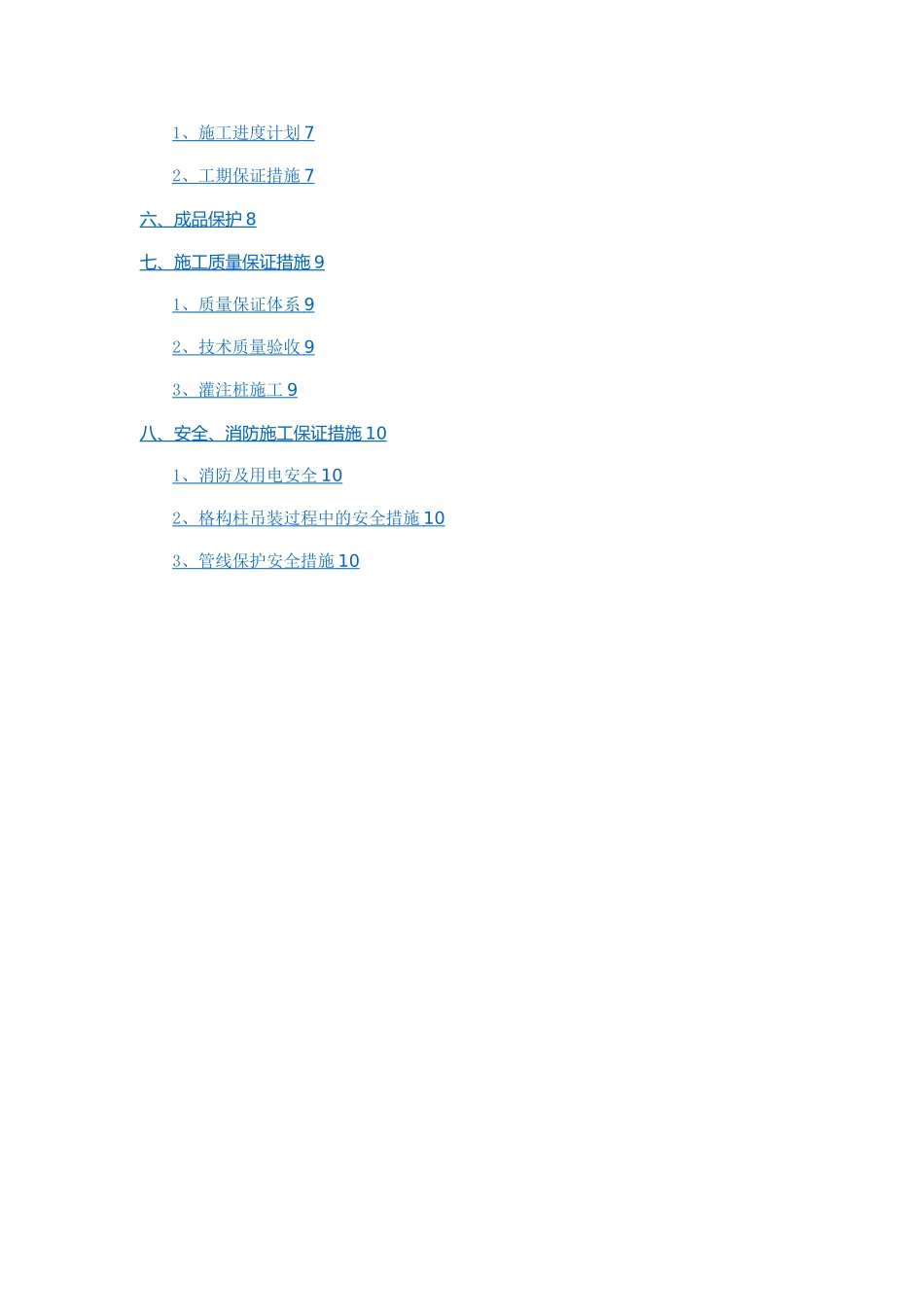

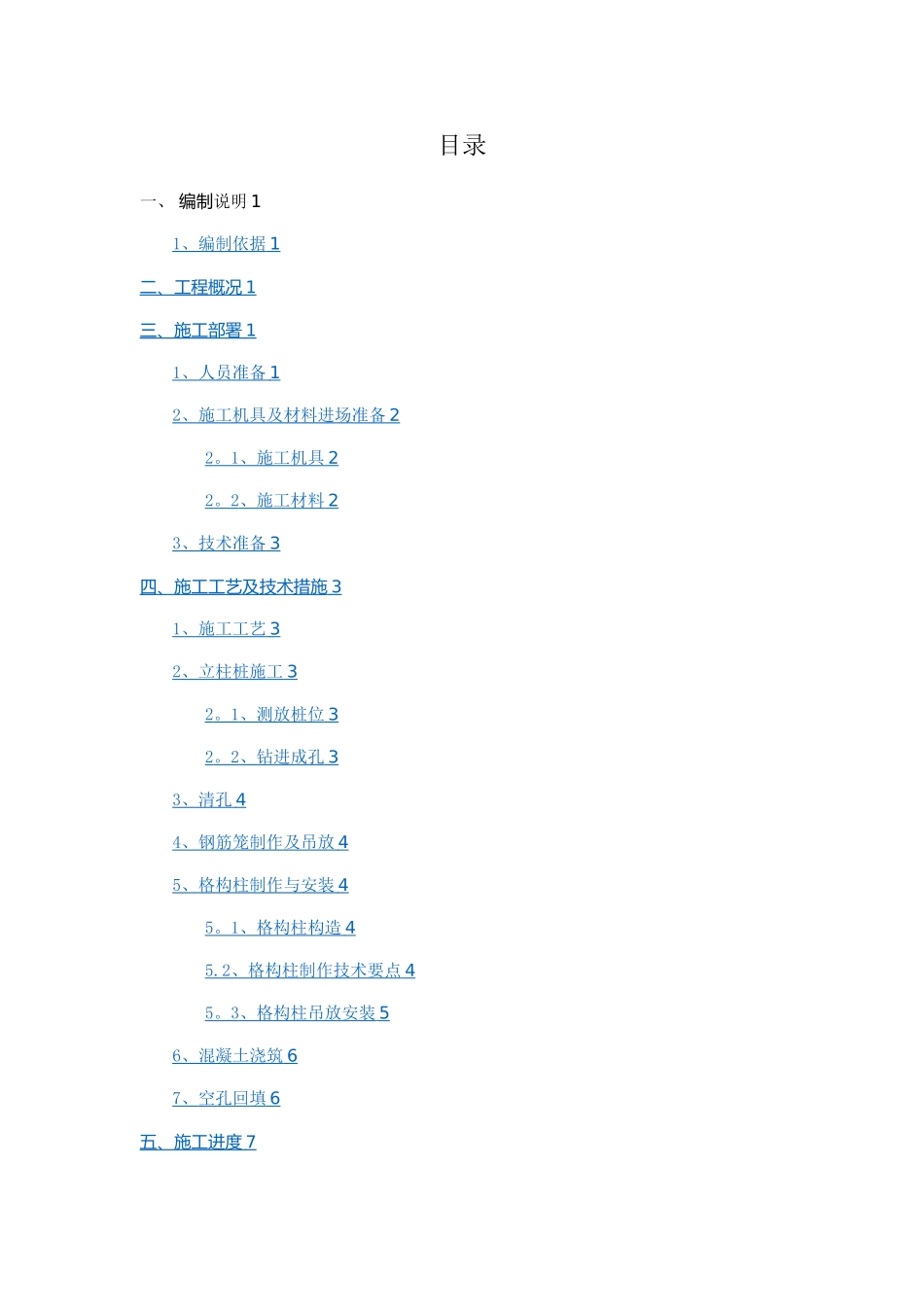

目录一、 编制说明 11 、编制依据 1 二、工程概况 1 三 、施工部署 1 1 、 人员准备 1 2 、施工机具及材料进场准备 2 2 。 1 、施工机具 2 2 。 2 、施工材料 2 3 、技术准备 3 四、施工工艺及技术措施 3 1 、施工工艺 3 2 、立柱桩施工 3 2 。 1 、测放桩位 3 2 。 2 、钻进成孔 3 3 、清孔 4 4 、钢筋笼制作及吊放 4 5 、 格构柱制作与安装 4 5 。 1 、格构柱构造 4 5. 2 、格构柱制作技术要点 4 5 。 3 、格构柱吊放安装 5 6 、混凝土浇筑 6 7 、 空孔回填 6 五、施工进度 7 1 、施工进度计划 7 2 、工期保证措施 7 六、成品保护 8 七、施工质量保证措施 9 1 、质量保证体系 9 2 、技术质量验收 9 3 、灌注桩施工 9 八、安全、消防施工保证措施 10 1 、消防及用电安全 10 2 、格构柱吊装过程中的安全措施 10 3 、管线保护安全措施 10 一、编制说明1、编制依据（1)城市轨道交通 1 号线太原站土建预留工程设计施工图.（2）采纳技术法律规范及验收标准 《混凝土结构设计法律规范》GB50010—2024《建筑桩基设计法律规范》JGJ94-2024《建筑基坑支护技术规程》JGJ120—2024（3)其他有关现行国家标准及法律规范、规程。 二、工程概况 本工程为城市轨道交通 1 号线西安站土建预留工程结构工程临时立柱施工，包括钢格构和钻孔灌注桩两部分，上部格构柱截面尺寸为460×460mm，由 4 根 L180×180×18mm 角钢及 360×200×8mm 的缀板加工而成。下部立柱桩为 Φ1100 钻孔灌注桩基础，其中 LZ1 型立柱桩 4 根，长度为 14m。LZ2 型立柱桩 24 根,长度为 15m。LZ3 型立柱桩 2 根，长度为 20m.LZ4 型立柱桩 6 根，长度为 20m。立柱桩共计 36根.三、施工部署1、人员准备根据施工作业计划，安排施工人员，劳动力安排如表 3—1 所示：表 3—1 劳动力安排表工种人数进场时间退场时间管理人员22024。12.152024。1.12桩机队82024。12。152024。1。12司机22024.12。152024.1.12砼工42024。12。152024。1。12钢筋工62024。12.152024。1。12电焊工32024.12。152024。1.12电工12024。12。152024。1。12安全员22024.12.152024。1。122、施工机具及材料进场准备2.1、施工机具为保证施工要求，我项目部计划在立柱桩施工过程中投入以下机械设备，如下表 3-2 所示：表 3—2 施工机械设备表序号机械名称台数1钻孔桩机2...
