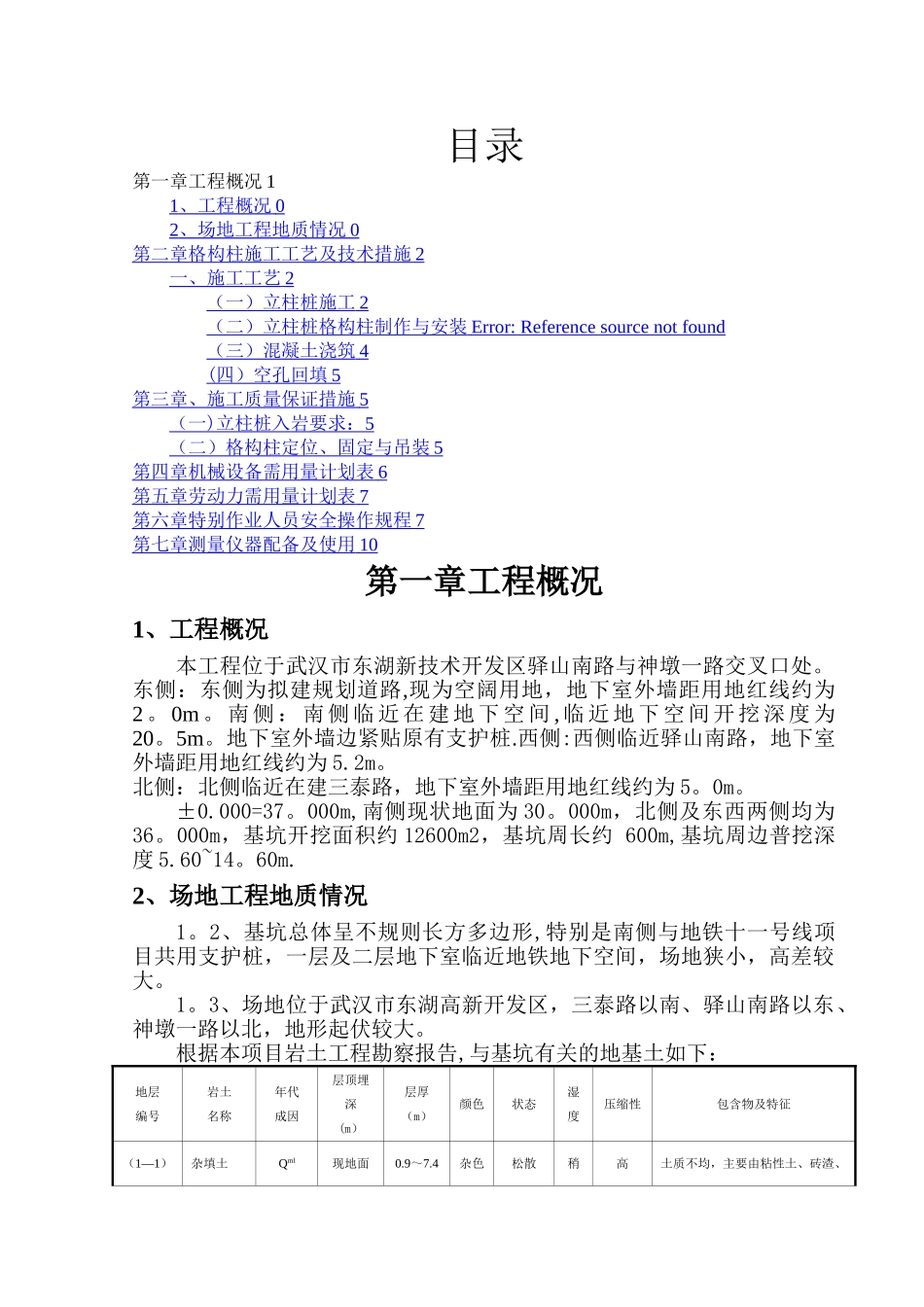

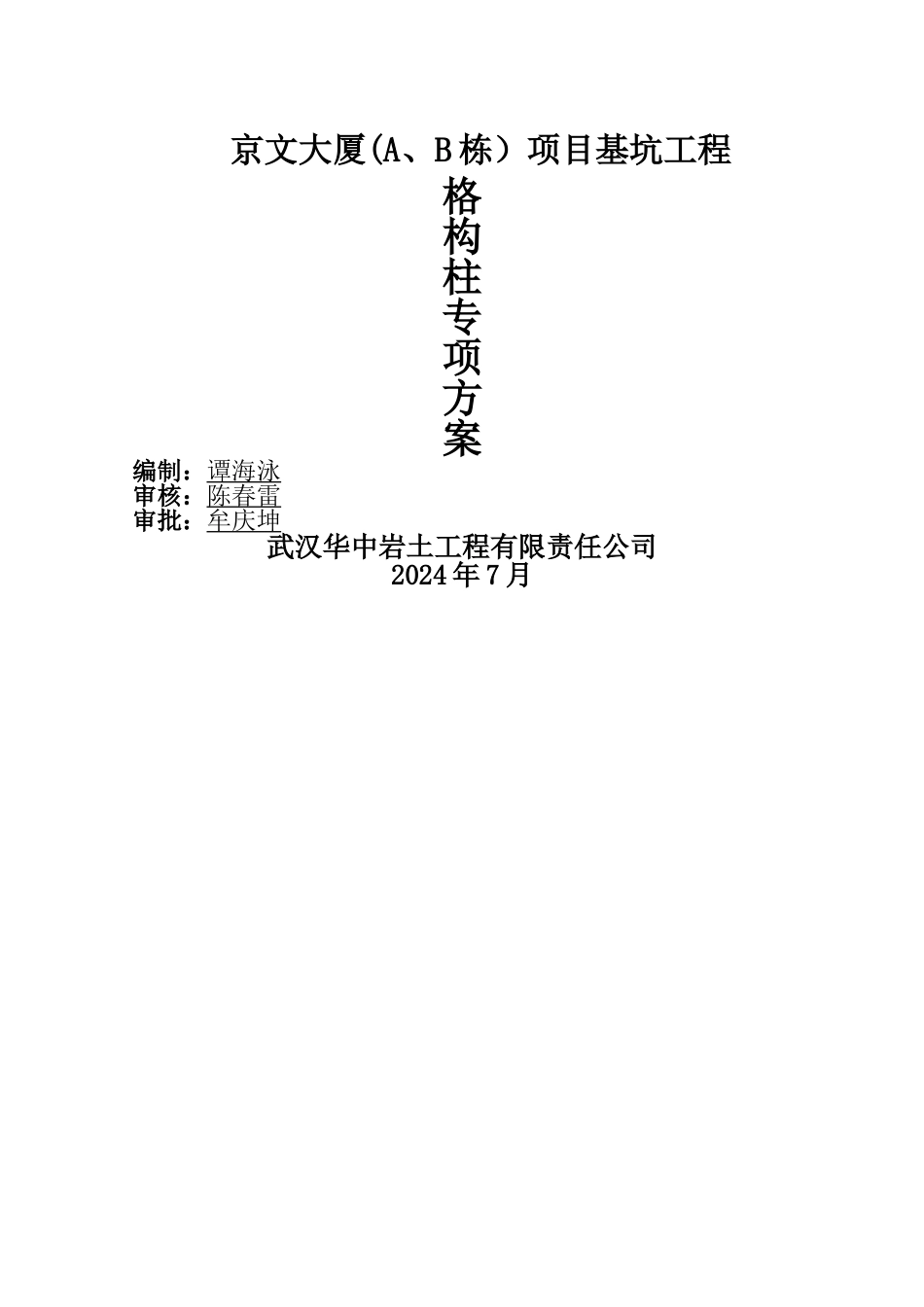

京文大厦(A、B 栋）项目基坑工程格构柱专项方案编制：谭海泳审核：陈春雷审批：牟庆坤武汉华中岩土工程有限责任公司2024 年 7 月目录第一章工程概况 11 、工程概况 0 2 、场地工程地质情况 0 第二章格构柱施工工艺及技术措施 2 一、施工工艺 2 （一）立柱桩施工 2 （二）立柱桩格构柱制作与安装 Error: Reference source not found （三）混凝土浇筑 4 ( 四）空孔回填 5 第 三章、施工质量保证措施 5 （一 ) 立柱桩入岩要求： 5 （二）格构柱定位、固定与吊装 5 第四章机械设备需用量计划表 6 第五章劳动力需用量计划表 7 第六章特别作业人员安全操作规程 7 第七章测量仪器配备及使用 10 第一章工程概况1、工程概况本工程位于武汉市东湖新技术开发区驿山南路与神墩一路交叉口处。东侧：东侧为拟建规划道路,现为空阔用地，地下室外墙距用地红线约为2 。 0m 。 南 侧 ： 南 侧 临 近 在 建 地 下 空 间 , 临 近 地 下 空 间 开 挖 深 度 为20。5m。地下室外墙边紧贴原有支护桩.西侧:西侧临近驿山南路，地下室外墙距用地红线约为 5.2m。北侧：北侧临近在建三泰路，地下室外墙距用地红线约为 5。0m。±0.000=37。000m,南侧现状地面为 30。000m，北侧及东西两侧均为36。000m，基坑开挖面积约 12600m2，基坑周长约 600m,基坑周边普挖深度 5.60~14。60m.2、场地工程地质情况1。2、基坑总体呈不规则长方多边形,特别是南侧与地铁十一号线项目共用支护桩，一层及二层地下室临近地铁地下空间，场地狭小，高差较大。1。3、场地位于武汉市东湖高新开发区，三泰路以南、驿山南路以东、神墩一路以北，地形起伏较大。根据本项目岩土工程勘察报告,与基坑有关的地基土如下：地层编号岩土名称年代成因层顶埋深(m）层厚（m）颜色状态湿度压缩性包含物及特征（1—1）杂填土Qml现地面0.9～7.4杂色松散稍高土质不均，主要由粘性土、砖渣、地层编号岩土名称年代成因层顶埋深(m）层厚（m）颜色状态湿度压缩性包含物及特征湿～饱和碎石、植物根茎、生活垃圾等物质组成，碎石粒径一般 2～10cm，硬质物含量 20％左右。堆积时间小于 5 年。场地东南侧局部分布.（1—1a）淤泥Ql3。1～7。40。4～0。9灰黑软塑饱和高土质不甚均匀,含少量腐植物，略具腥臭味，局部混杂素填土。场地局部分布.（2—1）粉质黏土Q3al+p10。9～6。70。6～1.9黄褐可塑湿中土质较均匀，含少量铁锰氧化物及高岭土条纹。...
