框架结构满堂架施工方案

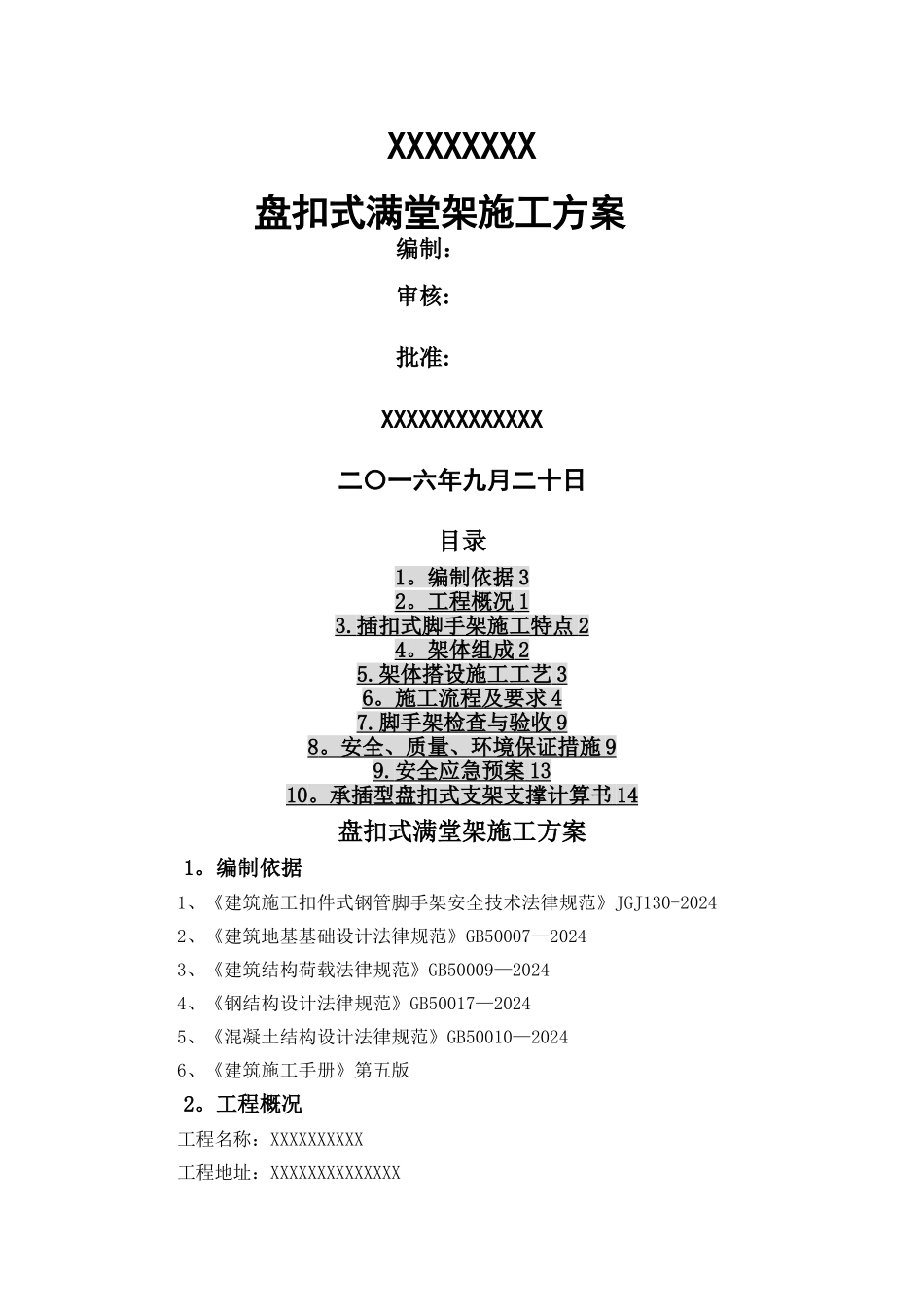

框架结构满堂架施工方案_第1页
1/21
框架结构满堂架施工方案_第2页
2/21
框架结构满堂架施工方案_第3页
3/21
XXXXXXXX盘扣式满堂架施工方案编制:审核:批准:XXXXXXXXXXXXX二〇一六年九月二十日目录1。编制依据 32 。工程概况 1 3. 插扣式脚手架施工特点 2 4 。架体组成 2 5. 架体搭设施工工艺 3 6 。施工流程及要求 4 7. 脚手架检查与验收 9 8 。安全、质量、环境保证措施 9 9. 安全应急预案 13 10 。承插型盘扣式支架支撑计算书 14 盘扣式满堂架施工方案1。编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20242、《建筑地基基础设计法律规范》GB50007—20243、《建筑结构荷载法律规范》GB50009—20244、《钢结构设计法律规范》GB50017—20245、《混凝土结构设计法律规范》GB50010—20246、《建筑施工手册》第五版2。工程概况工程名称:XXXXXXXXXX工程地址:XXXXXXXXXXXXXX设计单位:XXXXXXXXXXXXXXXXXXXXXXXXXX建设单位:XXXXXXXXXXXXXXXXXX监理单位:XXXXXXXXXXXXXXXXXXXXXXXXXX施工单位:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX 项目南临科统一路,西临科源东路,北临科统二路,东临太平河。项目占地面积约 3。3 万平方米,建筑面积为 211679。67 平方米,由地下建筑与地上建筑组成,1#商业楼(5 层)、2#—8#住宅楼(26—33 层)及地下车库。 2#-8#住宅楼为筏板基础,剪力墙结构,地下车库及 1#商业楼为独立基础+防水板基础,框架结构。建筑物耐久年限为 50 年。耐火等级:一级。建筑物抗震设防烈度:七度。1#楼由地下一层地上五层组成,地下一层层高为 6。95m,一层层高为5。2m,二层层高为 4.8m,三层层高为 4。8m,四层层高 4.2m,五层层高为4。2m。满堂架施工方案按层高最高的 6。95m 设计,地上部分均根据地下室一层层高参照搭设。3.插扣式脚手架施工特点插扣式脚手架是新型的一种便捷式支撑脚手架,它有点类似碗扣架又优于碗扣架, 3。1 具有可靠的双向自锁能力; 3.2 无任何活动零件; 3。3 运输、储存、搭设、拆除方便快捷; 3。4 受力性能合理; 3。5 可以自由调节; 3。6 产品标准化包装; 3。7 组装合理,它的安全性、稳定性好于碗扣式、优于门式脚手架。4。架体组成4.1 主要构配件盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。4.2 插销外表面应与水平杆和斜杆杆端扣接头内表面吻合,插销连接应保证锤击自锁后不拔脱,抗拔力不得小于 3kN。(1)立杆:杆上焊接有连接的轮盘和连接套管的竖向支撑杆件。 (2)连接轮盘:焊接于立杆上...
