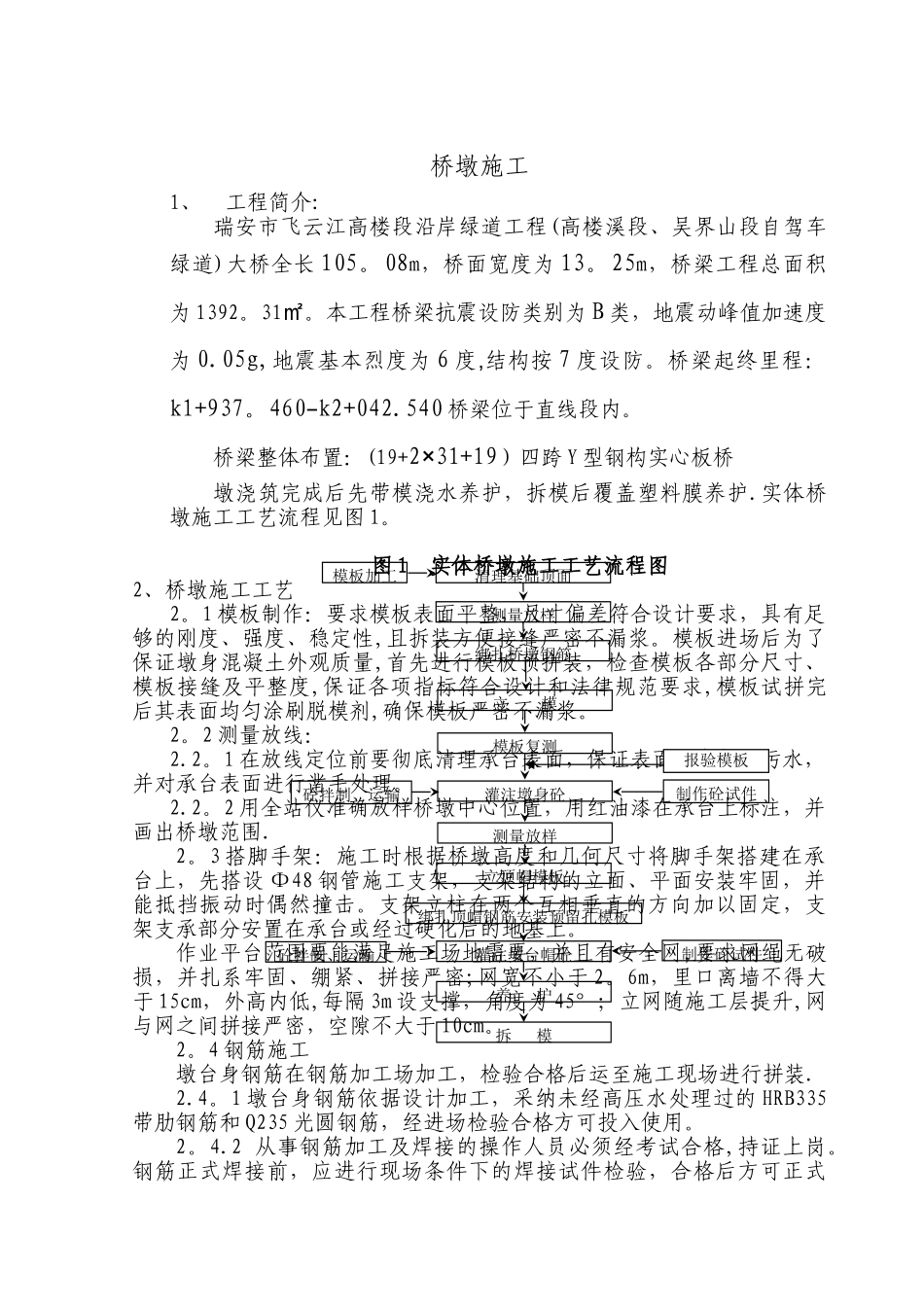

桥墩施工1、工程简介:瑞安市飞云江高楼段沿岸绿道工程(高楼溪段、吴界山段自驾车绿道)大桥全长 105。08m，桥面宽度为 13。25m，桥梁工程总面积为 1392。31㎡。本工程桥梁抗震设防类别为 B 类，地震动峰值加速度为 0.05g,地震基本烈度为 6 度,结构按 7 度设防。桥梁起终里程：k1+937。460 k2+042.540–桥梁位于直线段内。桥梁整体布置：(19+2×31+19）四跨 Y 型钢构实心板桥墩浇筑完成后先带模浇水养护，拆模后覆盖塑料膜养护.实体桥墩施工工艺流程见图 1。图 1 实体桥墩施工工艺流程图2、桥墩施工工艺2。1 模板制作：要求模板表面平整，尺寸偏差符合设计要求，具有足够的刚度、强度、稳定性,且拆装方便接缝严密不漏浆。模板进场后为了保证墩身混凝土外观质量,首先进行模板预拼装，检查模板各部分尺寸、模板接缝及平整度,保证各项指标符合设计和法律规范要求,模板试拼完后其表面均匀涂刷脱模剂,确保模板严密不漏浆。2。2 测量放线：2.2。1 在放线定位前要彻底清理承台表面，保证表面无杂物和污水，并对承台表面进行凿毛处理。2.2。2 用全站仪准确放样桥墩中心位置，用红油漆在承台上标注，并画出桥墩范围.2。3 搭脚手架：施工时根据桥墩高度和几何尺寸将脚手架搭建在承台上，先搭设 Φ48 钢管施工支架，支架结构的立面、平面安装牢固，并能抵挡振动时偶然撞击。支架立柱在两个互相垂直的方向加以固定，支架支承部分安置在承台或经过硬化后的地基上。作业平台范围要能满足施工场地需要，并且有安全网,要求网绳无破损，并扎系牢固、绷紧、拼接严密;网宽不小于 2。6m，里口离墙不得大于 15cm，外高内低,每隔 3m 设支撑，角度为 45°；立网随施工层提升,网与网之间拼接严密，空隙不大于 10cm。2。4 钢筋施工墩台身钢筋在钢筋加工场加工，检验合格后运至施工现场进行拼装.2.4。1 墩台身钢筋依据设计加工，采纳未经高压水处理过的 HRB335带肋钢筋和 Q235 光圆钢筋，经进场检验合格方可投入使用。2。4.2 从事钢筋加工及焊接的操作人员必须经考试合格,持证上岗。钢筋正式焊接前，应进行现场条件下的焊接试件检验，合格后方可正式灌注墩身砼砼拌制、运输制作砼试件清理基础顶面测量放样绑扎桥墩钢筋立 模立顶帽模板灌注墩台帽砼砼拌制、运输制作砼试件绑扎顶帽钢筋安装预留孔模板模板复测模板加工养 护拆 模测量放样报验模板生产。2.4。3 钢筋严格按工程技术交底书和《钢筋工程作业指导书》进行加工。2.4。4 桥墩钢...
