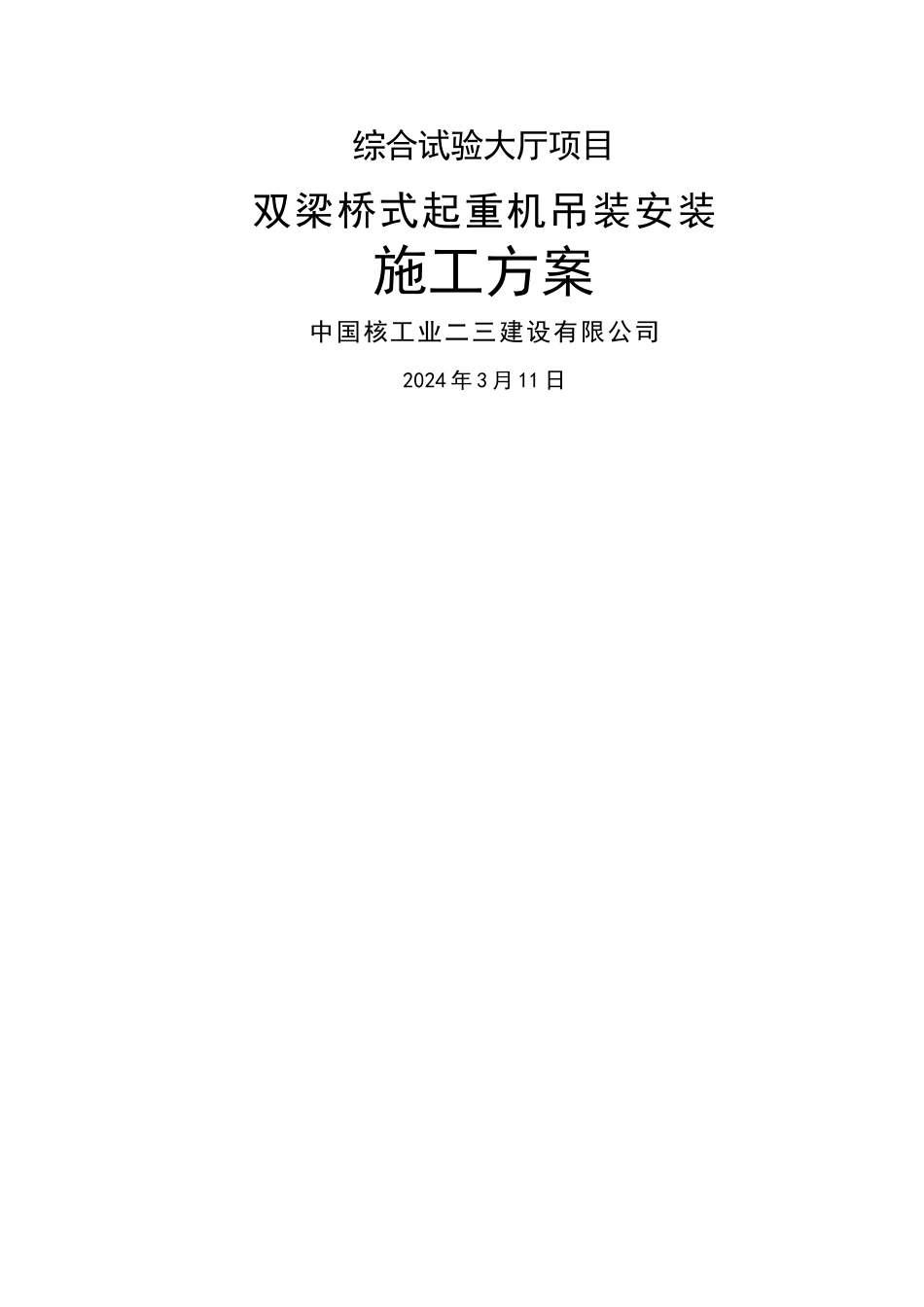

桥式起重机安装施工方案

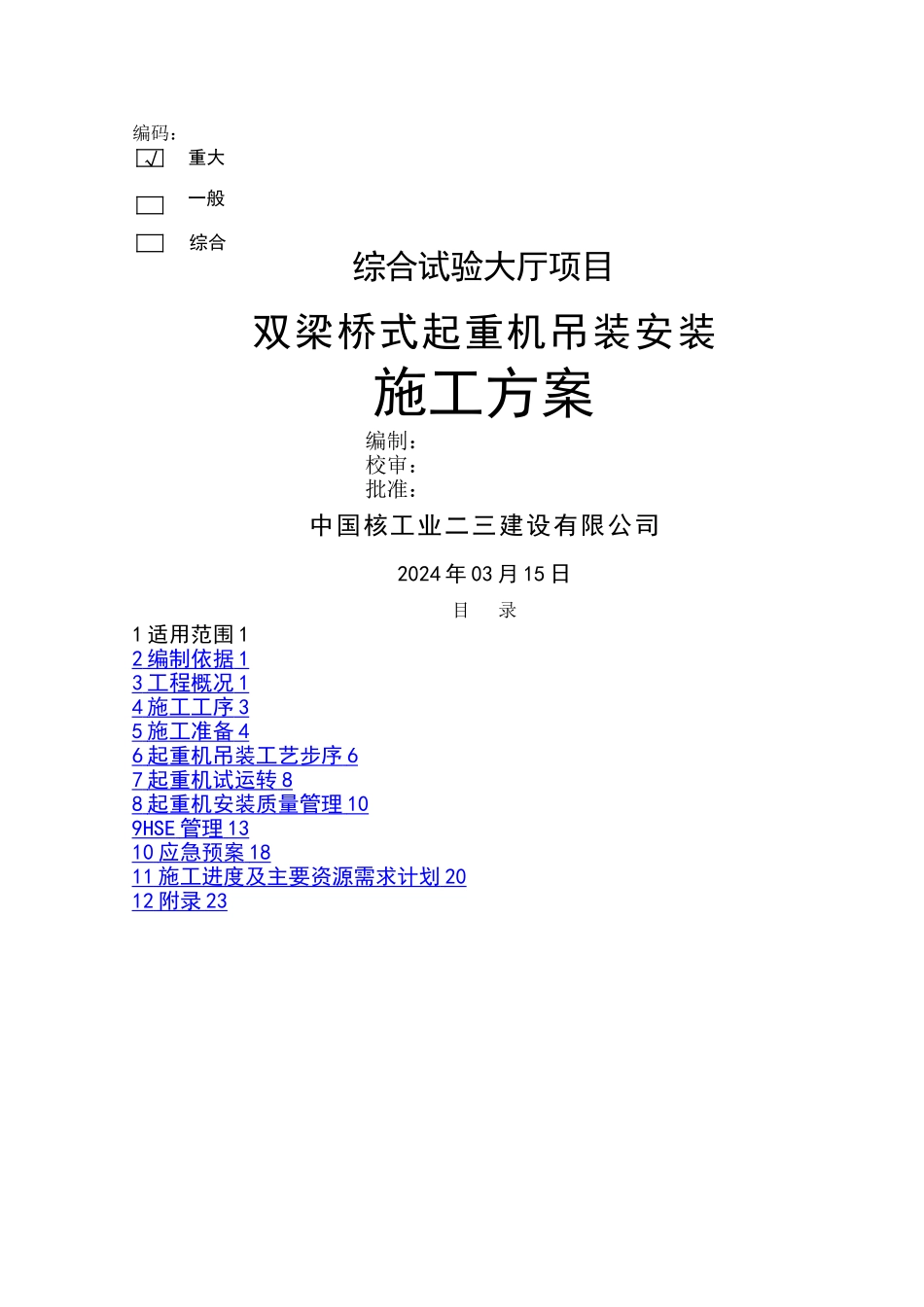

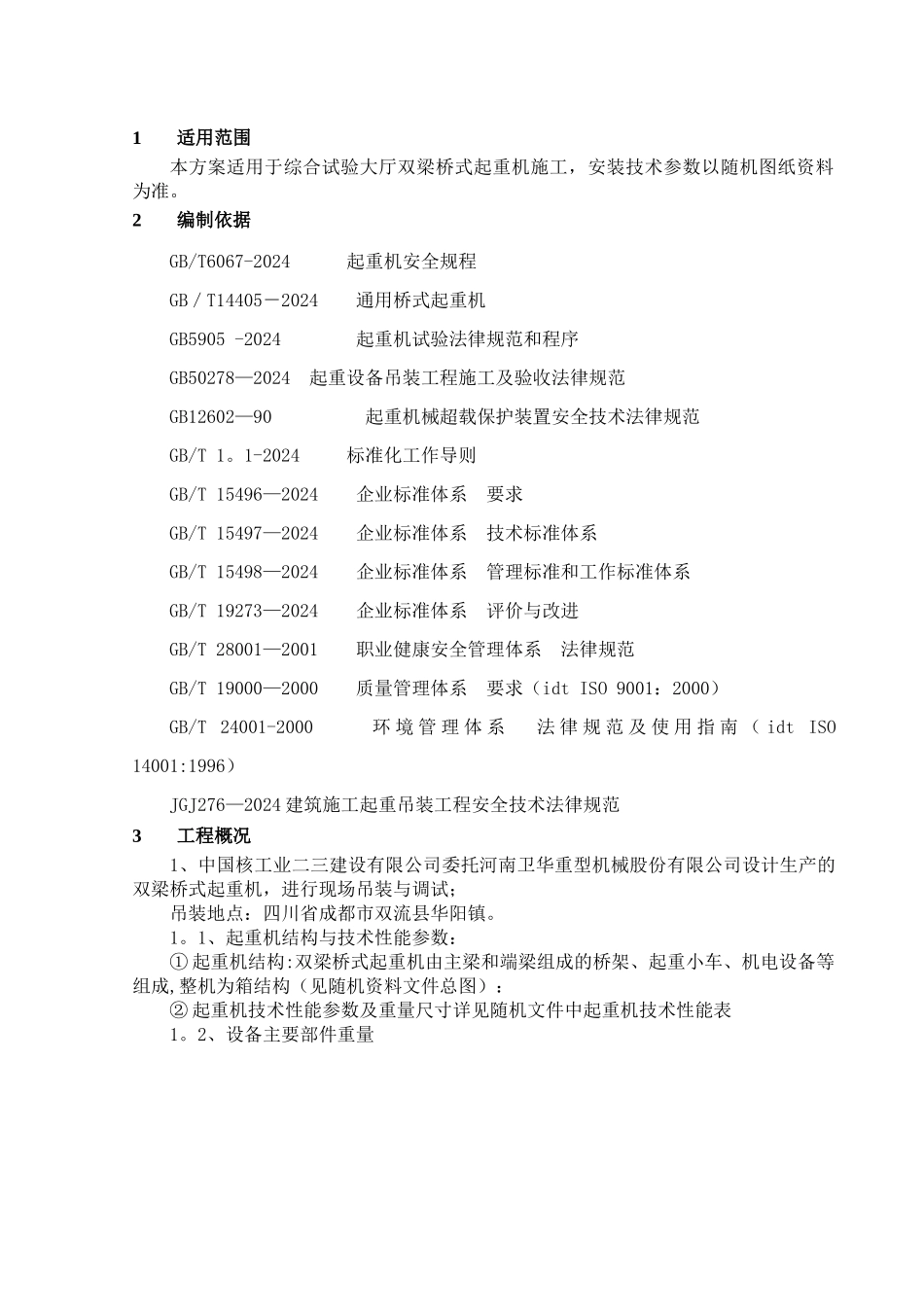

综合试验大厅项目双梁桥式起重机吊装安装施工方案中国核工业二三建设有限公司2024 年 3 月 11 日编码： 重大综合试验大厅项目双梁桥式起重机吊装安装施工方案编制：校审：批准：中国核工业二三建设有限公司2024 年 03 月 15 日目 录1 适用范围 12 编制依据 1 3 工程概况 1 4 施工工序 3 5 施工准备 4 6 起重机吊装工艺步序 6 7 起重机试运转 8 8 起重机安装质量管理 10 9HSE 管理 13 10 应急预案 18 11 施工进度及主要资源需求计划 20 12 附录 23 √综合一般1适用范围本方案适用于综合试验大厅双梁桥式起重机施工，安装技术参数以随机图纸资料为准。2编制依据GB/T6067-2024 起重机安全规程GB／T14405－2024 通用桥式起重机GB5905 -2024 起重机试验法律规范和程序GB50278—2024 起重设备吊装工程施工及验收法律规范GB12602—90 起重机械超载保护装置安全技术法律规范GB/T 1。1-2024 标准化工作导则GB/T 15496—2024 企业标准体系 要求GB/T 15497—2024 企业标准体系 技术标准体系GB/T 15498—2024 企业标准体系 管理标准和工作标准体系GB/T 19273—2024 企业标准体系 评价与改进GB/T 28001—2001 职业健康安全管理体系 法律规范GB/T 19000—2000 质量管理体系 要求（idt ISO 9001：2000）GB/T 24001-2000 环 境 管 理 体 系 法 律 规 范 及 使 用 指 南 （ idt ISO 14001:1996） JGJ276—2024 建筑施工起重吊装工程安全技术法律规范3工程概况1、中国核工业二三建设有限公司委托河南卫华重型机械股份有限公司设计生产的双梁桥式起重机，进行现场吊装与调试；吊装地点：四川省成都市双流县华阳镇。1。1、起重机结构与技术性能参数：① 起重机结构:双梁桥式起重机由主梁和端梁组成的桥架、起重小车、机电设备等组成,整机为箱结构（见随机资料文件总图）：② 起重机技术性能参数及重量尺寸详见随机文件中起重机技术性能表1。2、设备主要部件重量1。3、起重机技术性能表.机构名称项目起升机构机构名称项目运行机构主起升副起升小车大车起重量t5020轨距m4.670起升速度m/min0。3-60。4—8运 行 速度m/min3。2—324-40工作级别M5M5工作级别M5M5最 大 起 升高度m2627缓 冲 行程mm35120序号名称数量起升高度重量QD50/20t—70m 双梁桥式起重机150/20 吨小车1 台26 米132主梁（1）1 根863主梁（2)1 根832、车间轨道标高QD50/20t-70m 行车大...
