桥架、线槽施工工艺标准

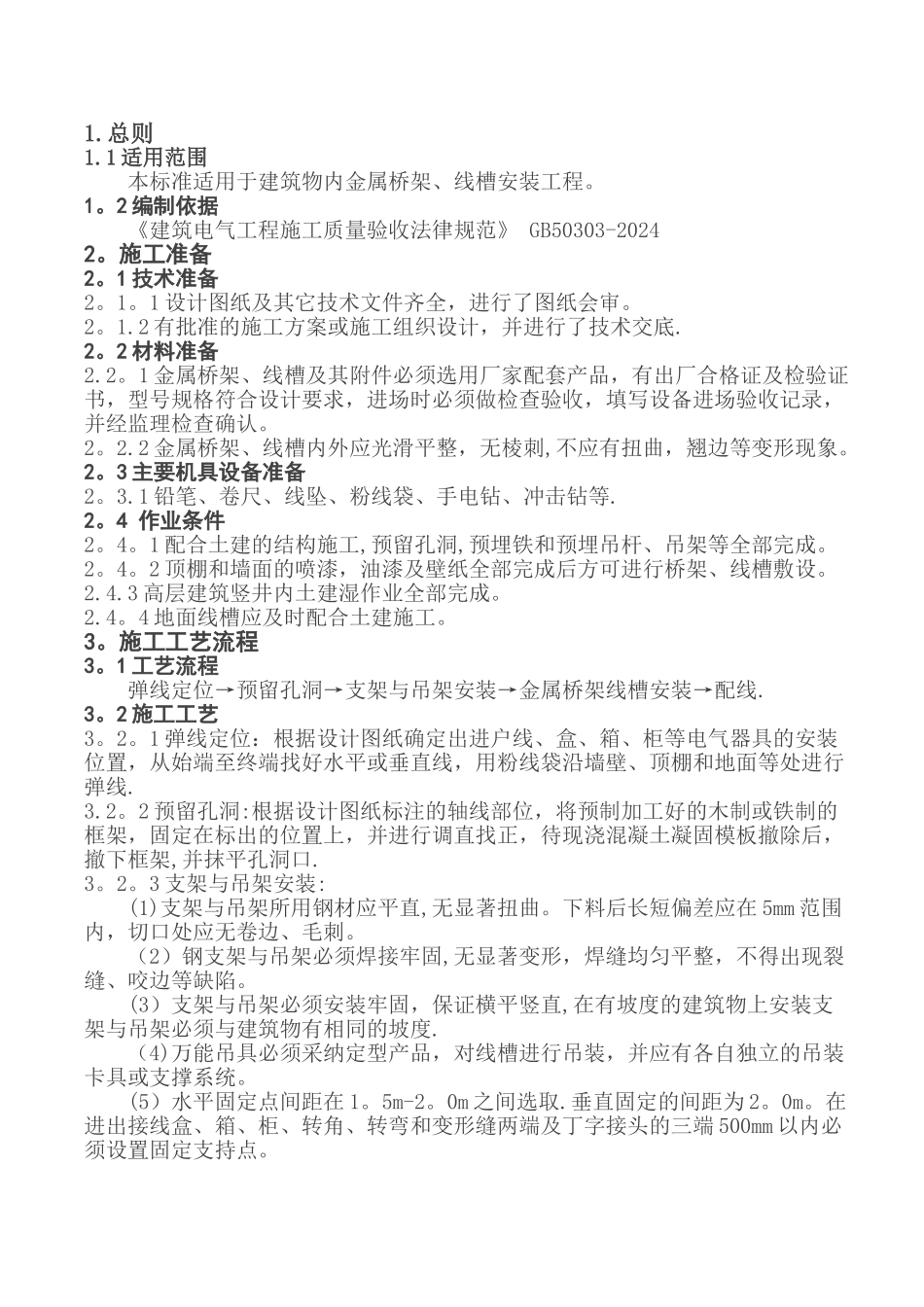

桥架、线槽施工工艺标准_第1页
1/5

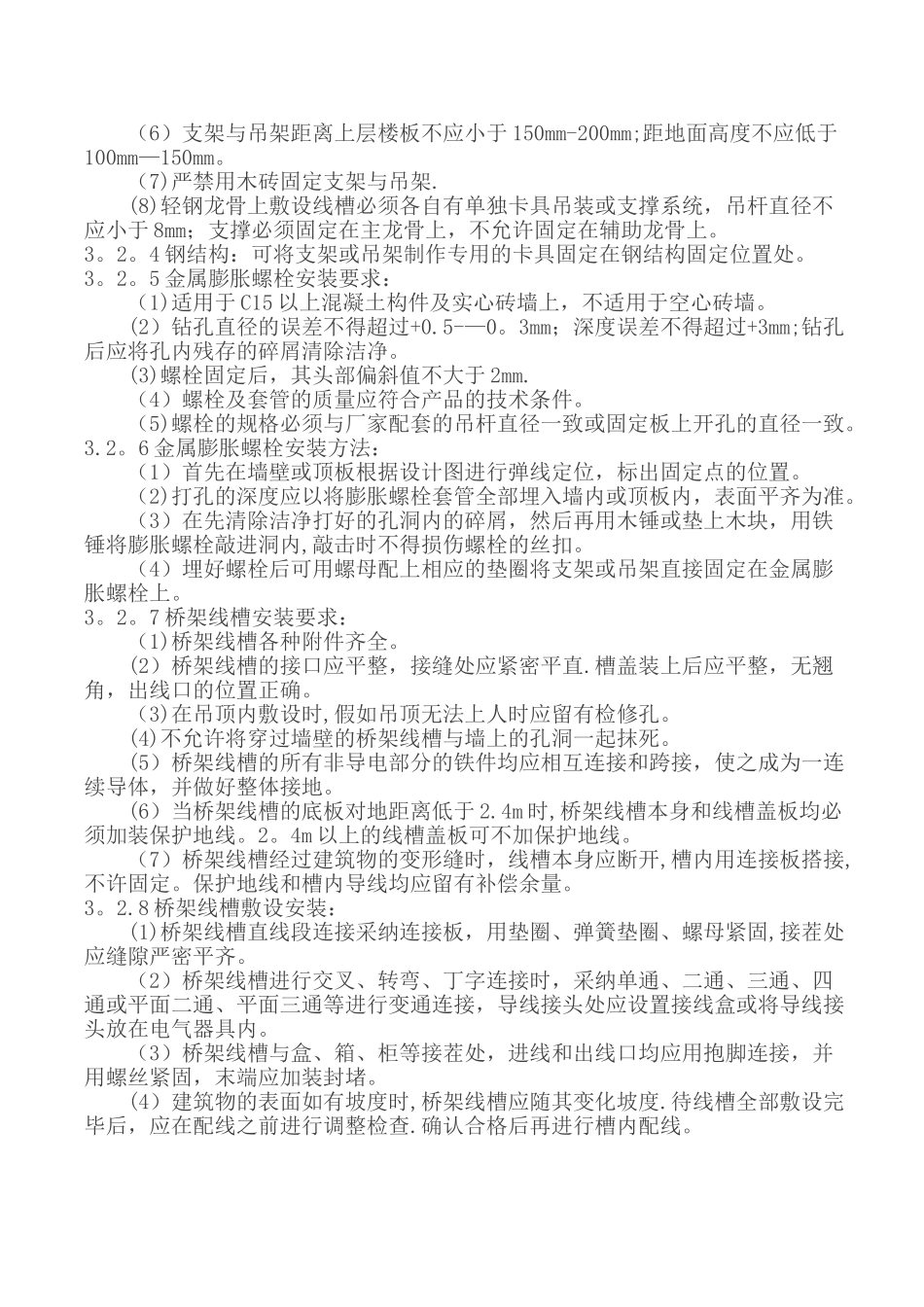

桥架、线槽施工工艺标准_第2页
2/5

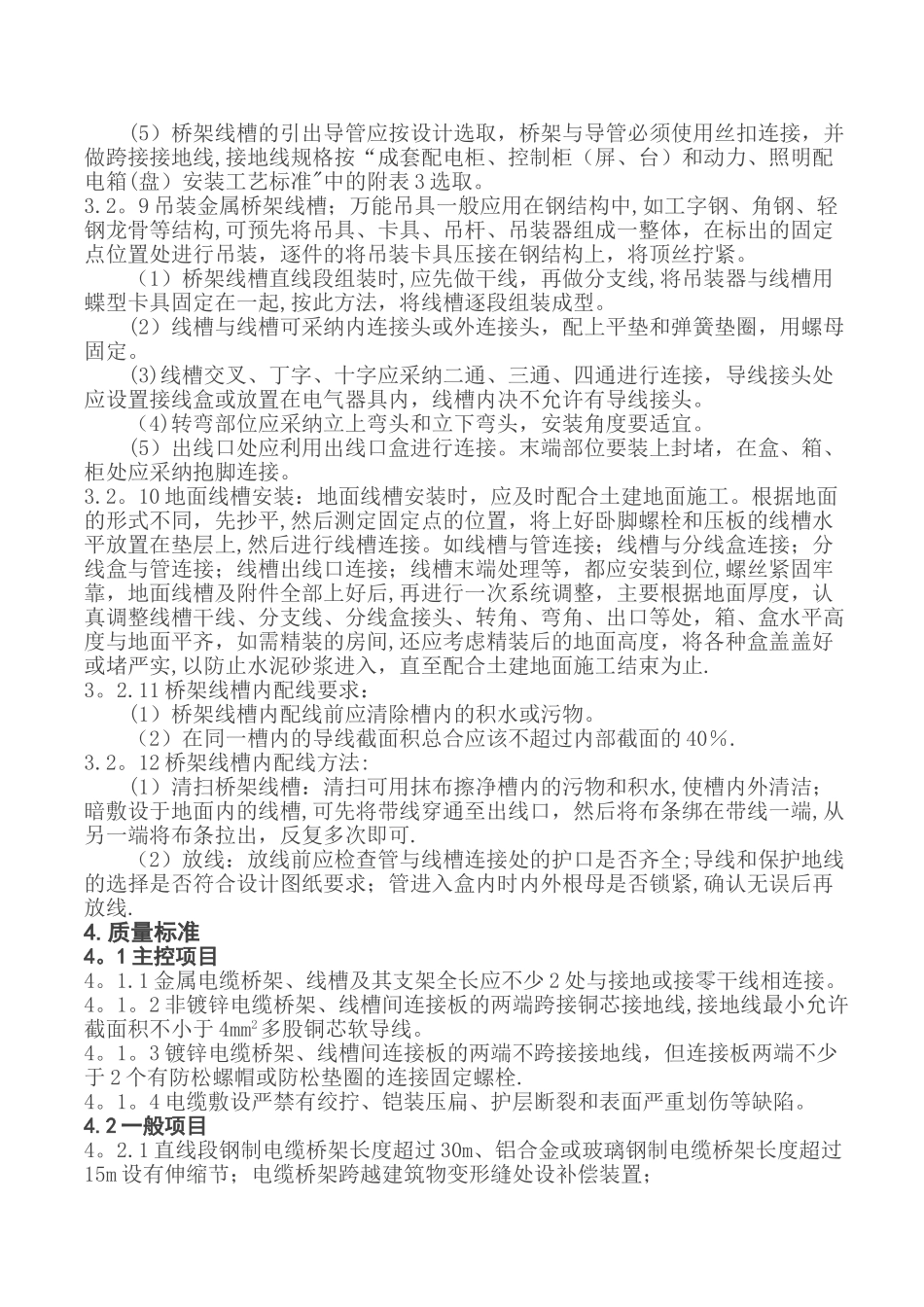

桥架、线槽施工工艺标准_第3页
3/5
1.总则1.1 适用范围本标准适用于建筑物内金属桥架、线槽安装工程。1。2 编制依据《建筑电气工程施工质量验收法律规范》 GB50303-20242。施工准备2。1 技术准备2。1。1 设计图纸及其它技术文件齐全,进行了图纸会审。2。1.2 有批准的施工方案或施工组织设计,并进行了技术交底.2。2 材料准备2.2。1 金属桥架、线槽及其附件必须选用厂家配套产品,有出厂合格证及检验证书,型号规格符合设计要求,进场时必须做检查验收,填写设备进场验收记录,并经监理检查确认。2。2.2 金属桥架、线槽内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象。2。3 主要机具设备准备2。3.1 铅笔、卷尺、线坠、粉线袋、手电钻、冲击钻等.2。4 作业条件2。4。1 配合土建的结构施工,预留孔洞,预埋铁和预埋吊杆、吊架等全部完成。2。4。2 顶棚和墙面的喷漆,油漆及壁纸全部完成后方可进行桥架、线槽敷设。2.4.3 高层建筑竖井内土建湿作业全部完成。2.4。4 地面线槽应及时配合土建施工。3。施工工艺流程3。1 工艺流程弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线.3。2 施工工艺3。2。1 弹线定位:根据设计图纸确定出进户线、盒、箱、柜等电气器具的安装位置,从始端至终端找好水平或垂直线,用粉线袋沿墙壁、顶棚和地面等处进行弹线.3.2。2 预留孔洞:根据设计图纸标注的轴线部位,将预制加工好的木制或铁制的框架,固定在标出的位置上,并进行调直找正,待现浇混凝土凝固模板撤除后,撤下框架,并抹平孔洞口.3。2。3 支架与吊架安装:(1)支架与吊架所用钢材应平直,无显著扭曲。下料后长短偏差应在 5mm 范围内,切口处应无卷边、毛刺。(2)钢支架与吊架必须焊接牢固,无显著变形,焊缝均匀平整,不得出现裂缝、咬边等缺陷。(3)支架与吊架必须安装牢固,保证横平竖直,在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度.(4)万能吊具必须采纳定型产品,对线槽进行吊装,并应有各自独立的吊装卡具或支撑系统。(5)水平固定点间距在 1。5m-2。0m 之间选取.垂直固定的间距为 2。0m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端 500mm 以内必须设置固定支持点。(6)支架与吊架距离上层楼板不应小于 150mm-200mm;距地面高度不应低于100mm—150mm。(7)严禁用木砖固定支架与吊架.(8)轻钢龙骨上敷设线槽必须各自有单独卡具吊装或支撑系统,吊杆直径不应小于 8mm;支撑必须固定在主龙骨上,不允许固定在辅助...
