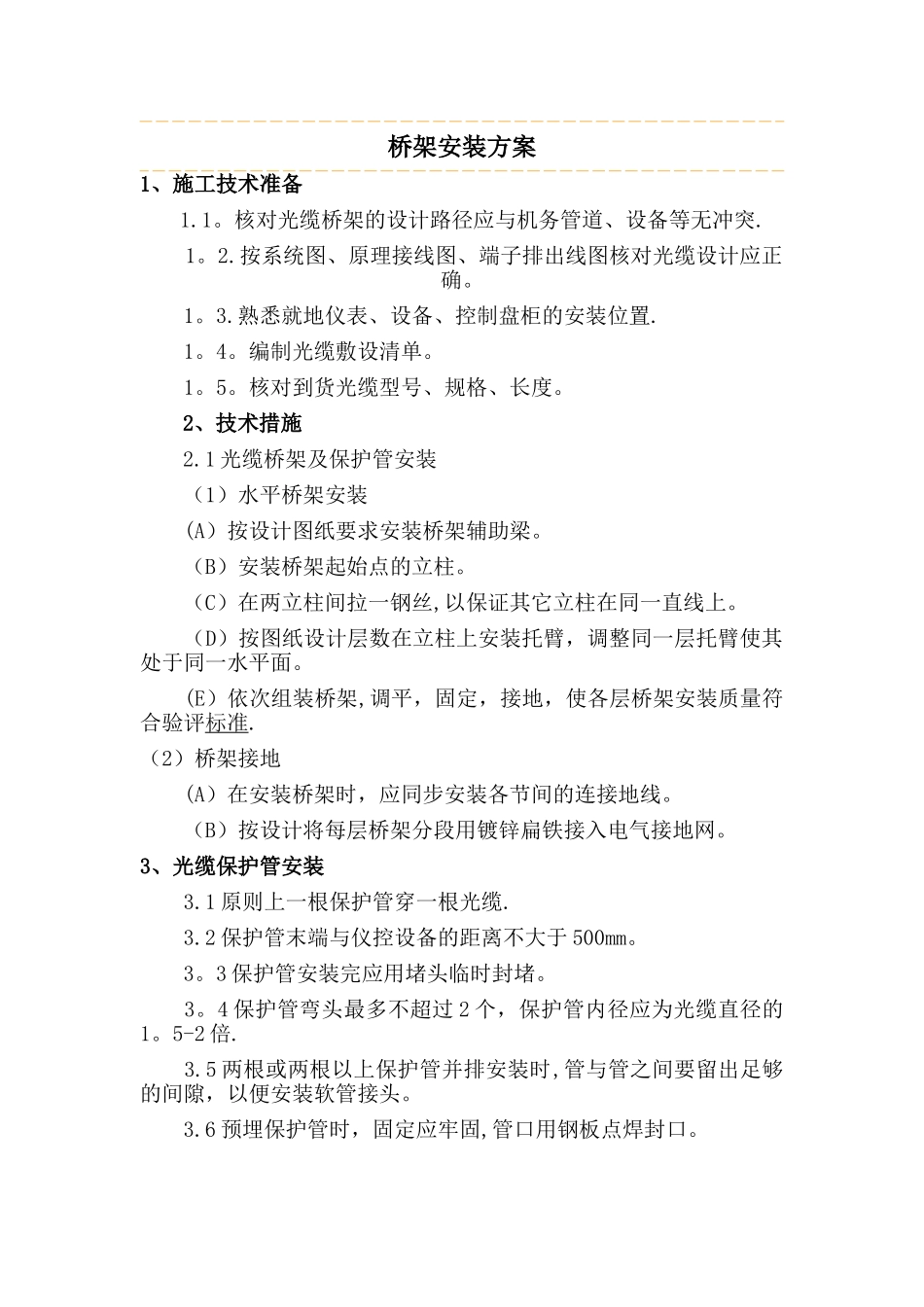

桥架安装方案

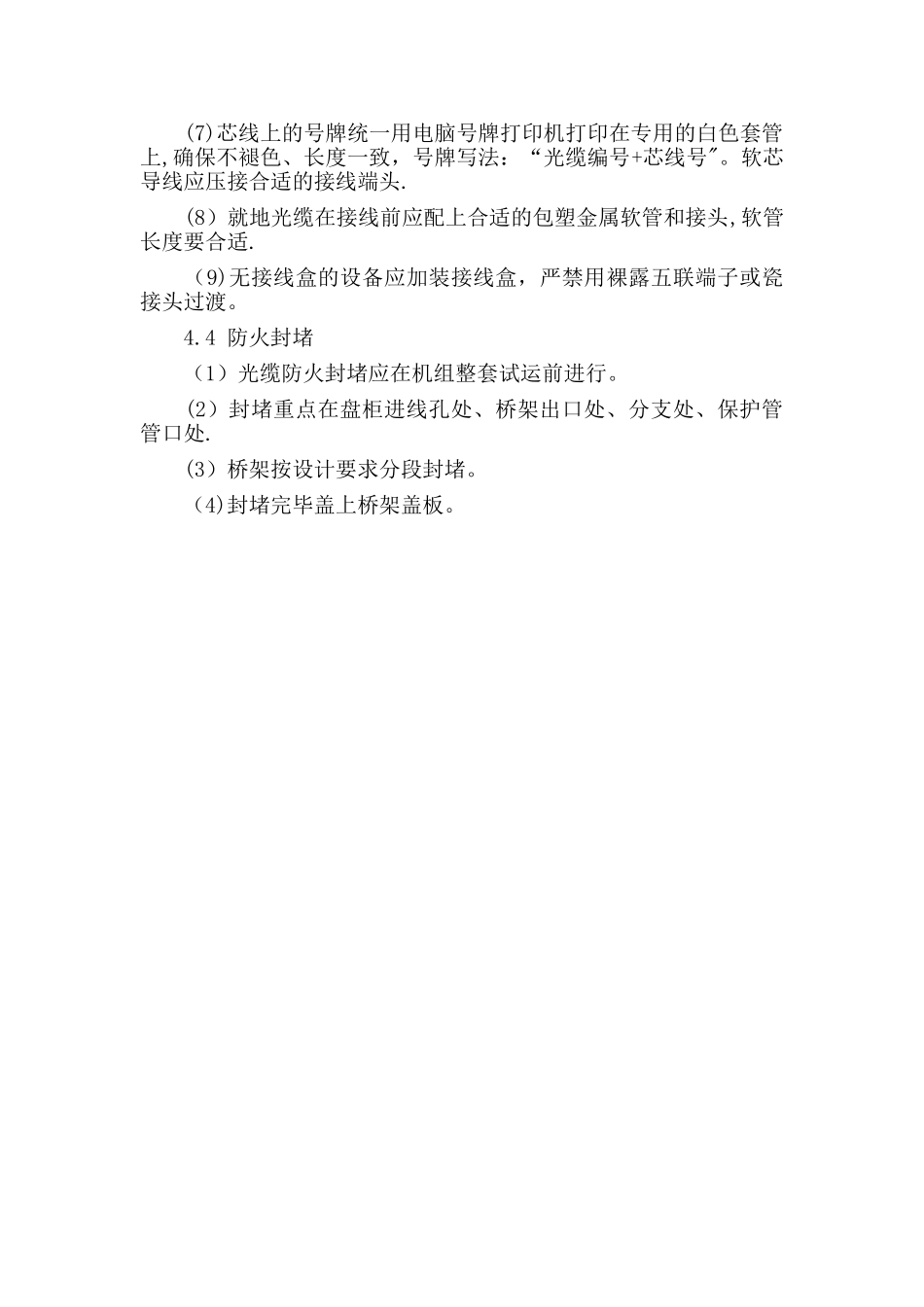

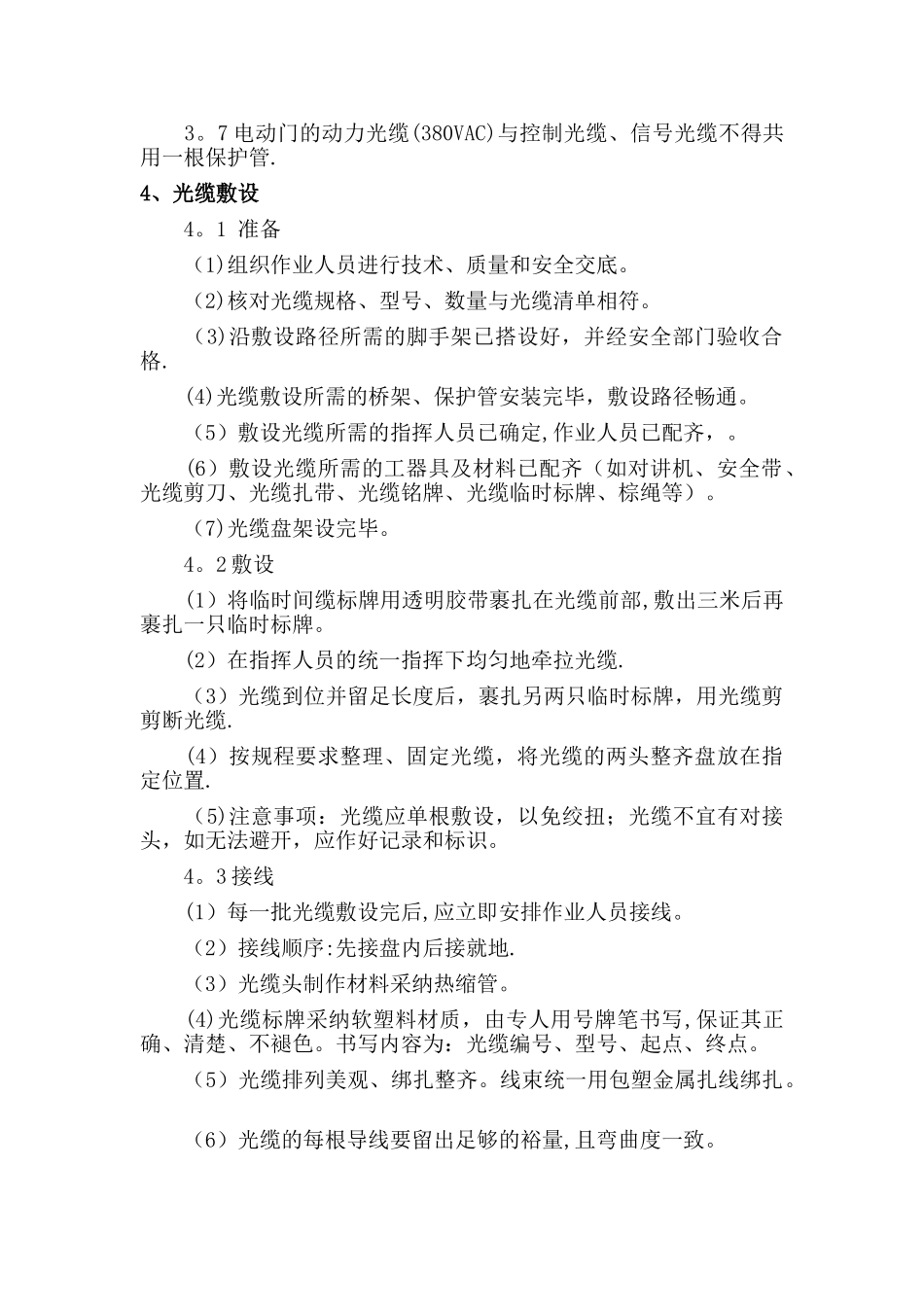

桥架安装方案1、施工技术准备 1.1。核对光缆桥架的设计路径应与机务管道、设备等无冲突. 1。2.按系统图、原理接线图、端子排出线图核对光缆设计应正确。 1。3.熟悉就地仪表、设备、控制盘柜的安装位置. 1。4。编制光缆敷设清单。 1。5。核对到货光缆型号、规格、长度。 2、技术措施2.1 光缆桥架及保护管安装 （1）水平桥架安装 (A）按设计图纸要求安装桥架辅助梁。 （B）安装桥架起始点的立柱。 （C）在两立柱间拉一钢丝,以保证其它立柱在同一直线上。 （D）按图纸设计层数在立柱上安装托臂，调整同一层托臂使其处于同一水平面。 (E）依次组装桥架,调平，固定，接地，使各层桥架安装质量符合验评标准. （2）桥架接地 (A）在安装桥架时，应同步安装各节间的连接地线。 （B）按设计将每层桥架分段用镀锌扁铁接入电气接地网。 3、光缆保护管安装 3.1 原则上一根保护管穿一根光缆. 3.2 保护管末端与仪控设备的距离不大于 500mm。 3。3 保护管安装完应用堵头临时封堵。 3。4 保护管弯头最多不超过 2 个，保护管内径应为光缆直径的1。5-2 倍. 3.5 两根或两根以上保护管并排安装时,管与管之间要留出足够的间隙，以便安装软管接头。 3.6 预埋保护管时，固定应牢固,管口用钢板点焊封口。 3。7 电动门的动力光缆(380VAC)与控制光缆、信号光缆不得共用一根保护管. 4、光缆敷设 4。1 准备 （1)组织作业人员进行技术、质量和安全交底。 （2)核对光缆规格、型号、数量与光缆清单相符。 （3)沿敷设路径所需的脚手架已搭设好，并经安全部门验收合格. (4)光缆敷设所需的桥架、保护管安装完毕，敷设路径畅通。 （5）敷设光缆所需的指挥人员已确定,作业人员已配齐，。 (6）敷设光缆所需的工器具及材料已配齐（如对讲机、安全带、光缆剪刀、光缆扎带、光缆铭牌、光缆临时标牌、棕绳等）。 （7)光缆盘架设完毕。 4。2 敷设 (1）将临时间缆标牌用透明胶带裹扎在光缆前部,敷出三米后再裹扎一只临时标牌。 (2）在指挥人员的统一指挥下均匀地牵拉光缆. （3）光缆到位并留足长度后，裹扎另两只临时标牌，用光缆剪剪断光缆. (4）按规程要求整理、固定光缆，将光缆的两头整齐盘放在指定位置. （5)注意事项：光缆应单根敷设，以免绞扭；光缆不宜有对接头，如无法避开，应作好记录和标识。 4。3 接线 (1）每一批光缆敷设完后,应立即安排作业人员接线。 （2）接线顺序:先接盘内后接就地. （3）光缆头制作材料采纳热缩管...
