桥架安装施工施工方案

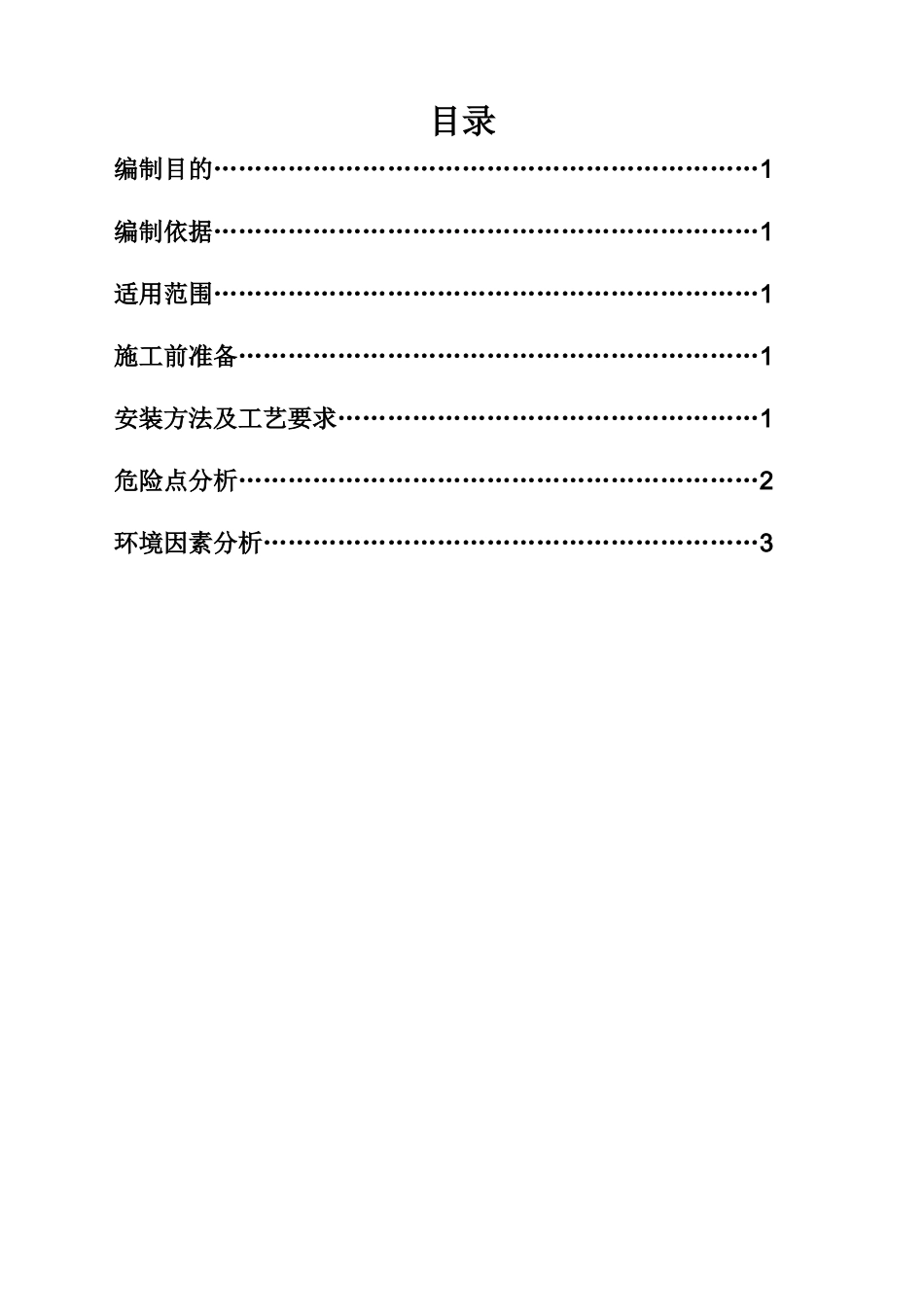

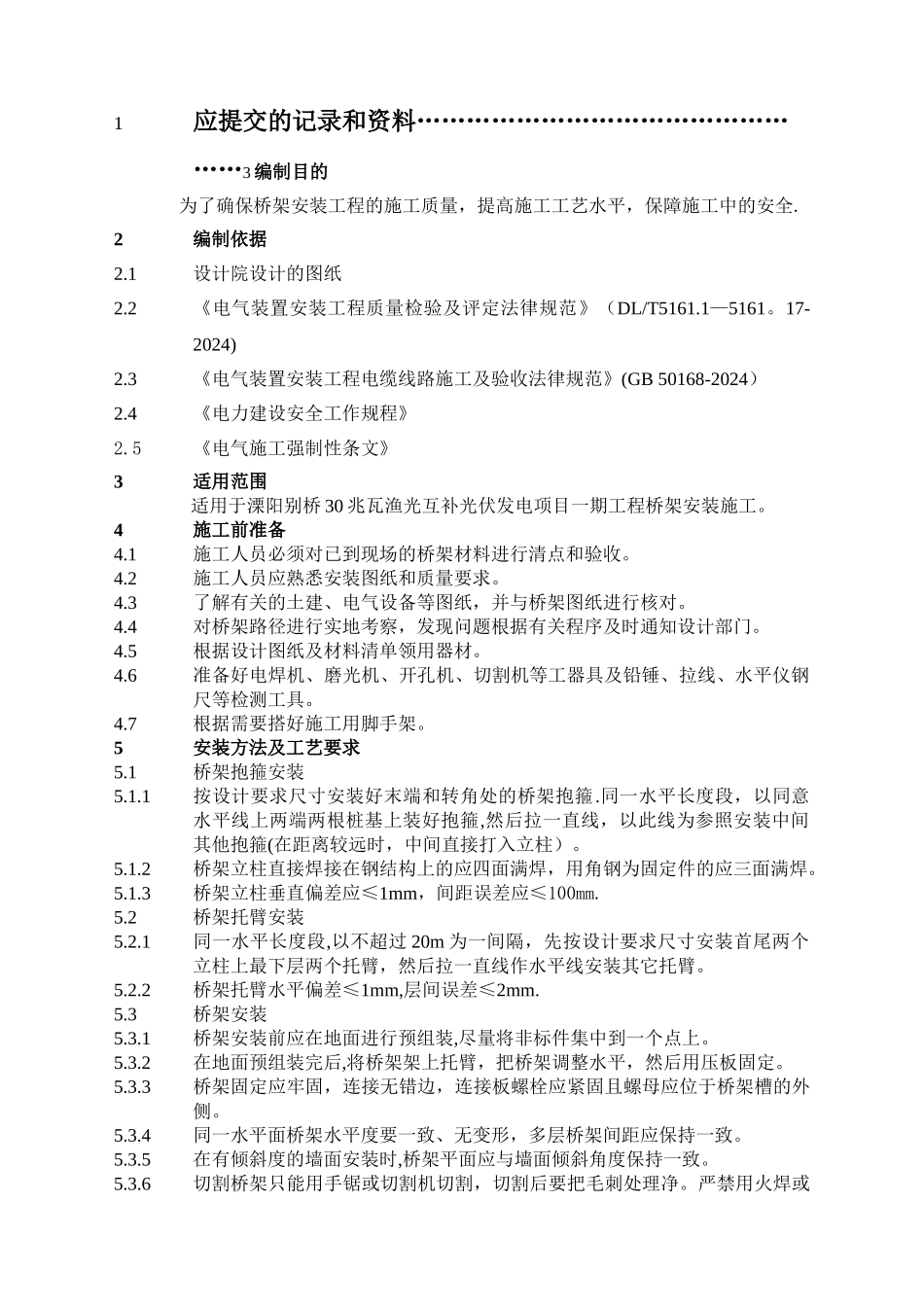

目录编制目的…………………………………………………………1编制依据…………………………………………………………1适用范围…………………………………………………………1施工前准备………………………………………………………1安装方法及工艺要求……………………………………………1危险点分析………………………………………………………2环境因素分析……………………………………………………31应提交的记录和资料……………………………………………3 编制目的为了确保桥架安装工程的施工质量，提高施工工艺水平，保障施工中的安全.2编制依据2.1设计院设计的图纸2.2《电气装置安装工程质量检验及评定法律规范》（DL/T5161.1—5161。17-2024)2.3《电气装置安装工程电缆线路施工及验收法律规范》(GB 50168-2024）2.4《电力建设安全工作规程》2.5《电气施工强制性条文》3适用范围适用于溧阳别桥 30 兆瓦渔光互补光伏发电项目一期工程桥架安装施工。4施工前准备4.1施工人员必须对已到现场的桥架材料进行清点和验收。4.2施工人员应熟悉安装图纸和质量要求。4.3了解有关的土建、电气设备等图纸，并与桥架图纸进行核对。4.4对桥架路径进行实地考察，发现问题根据有关程序及时通知设计部门。4.5根据设计图纸及材料清单领用器材。4.6准备好电焊机、磨光机、开孔机、切割机等工器具及铅锤、拉线、水平仪钢尺等检测工具。4.7根据需要搭好施工用脚手架。5安装方法及工艺要求5.1桥架抱箍安装5.1.1按设计要求尺寸安装好末端和转角处的桥架抱箍.同一水平长度段，以同意水平线上两端两根桩基上装好抱箍,然后拉一直线，以此线为参照安装中间其他抱箍(在距离较远时，中间直接打入立柱）。5.1.2桥架立柱直接焊接在钢结构上的应四面满焊，用角钢为固定件的应三面满焊。5.1.3桥架立柱垂直偏差应≤1mm，间距误差应≤100mm.5.2桥架托臂安装5.2.1同一水平长度段,以不超过 20m 为一间隔，先按设计要求尺寸安装首尾两个立柱上最下层两个托臂，然后拉一直线作水平线安装其它托臂。5.2.2桥架托臂水平偏差≤1mm,层间误差≤2mm.5.3桥架安装5.3.1桥架安装前应在地面进行预组装,尽量将非标件集中到一个点上。5.3.2在地面预组装完后,将桥架架上托臂，把桥架调整水平，然后用压板固定。5.3.3桥架固定应牢固，连接无错边，连接板螺栓应紧固且螺母应位于桥架槽的外侧。5.3.4同一水平面桥架水平度要一致、无变形，多层桥架间距应保持一致。5.3.5在有倾斜度的墙面安装时,...
