桥梁底座板施工方案

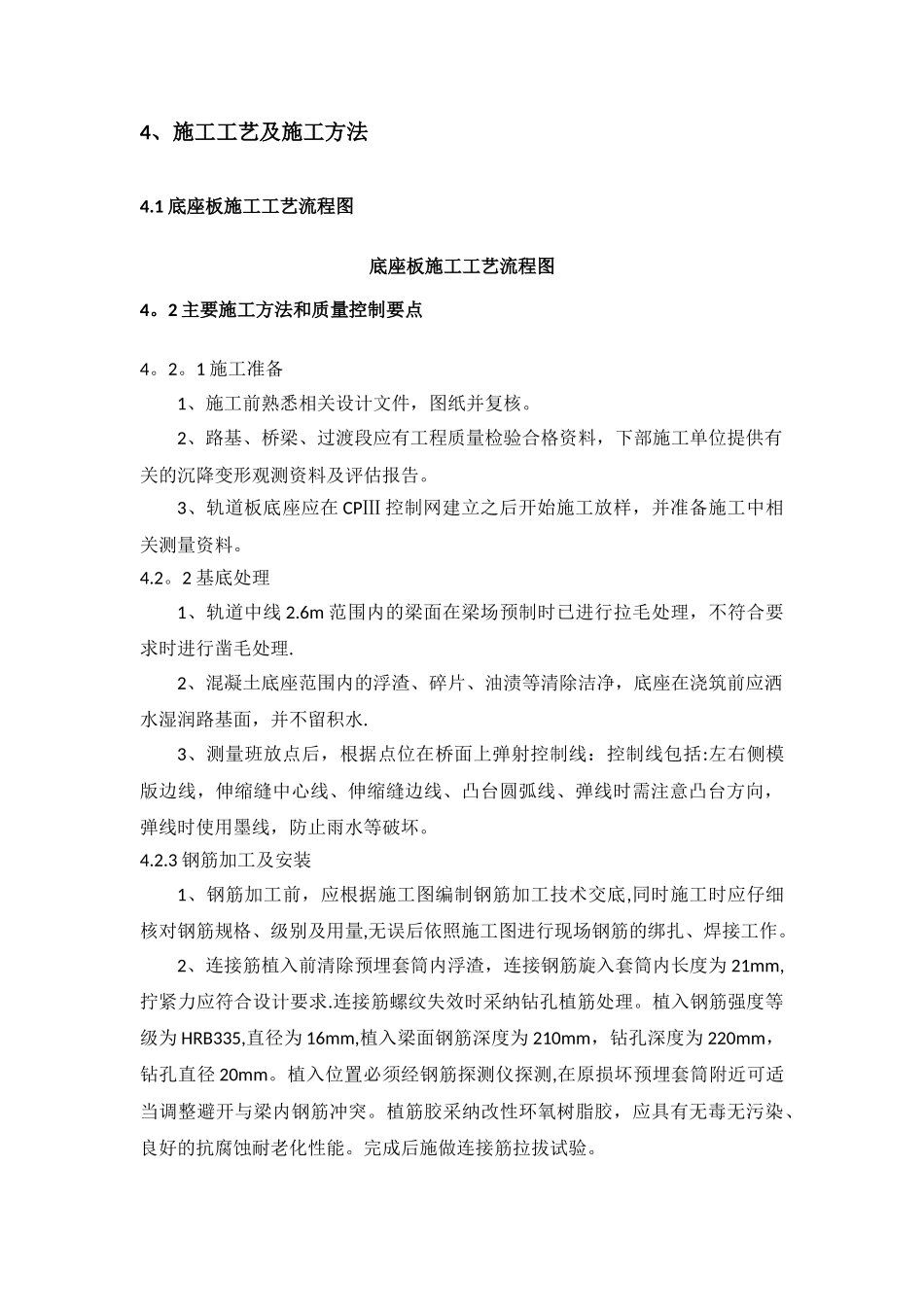

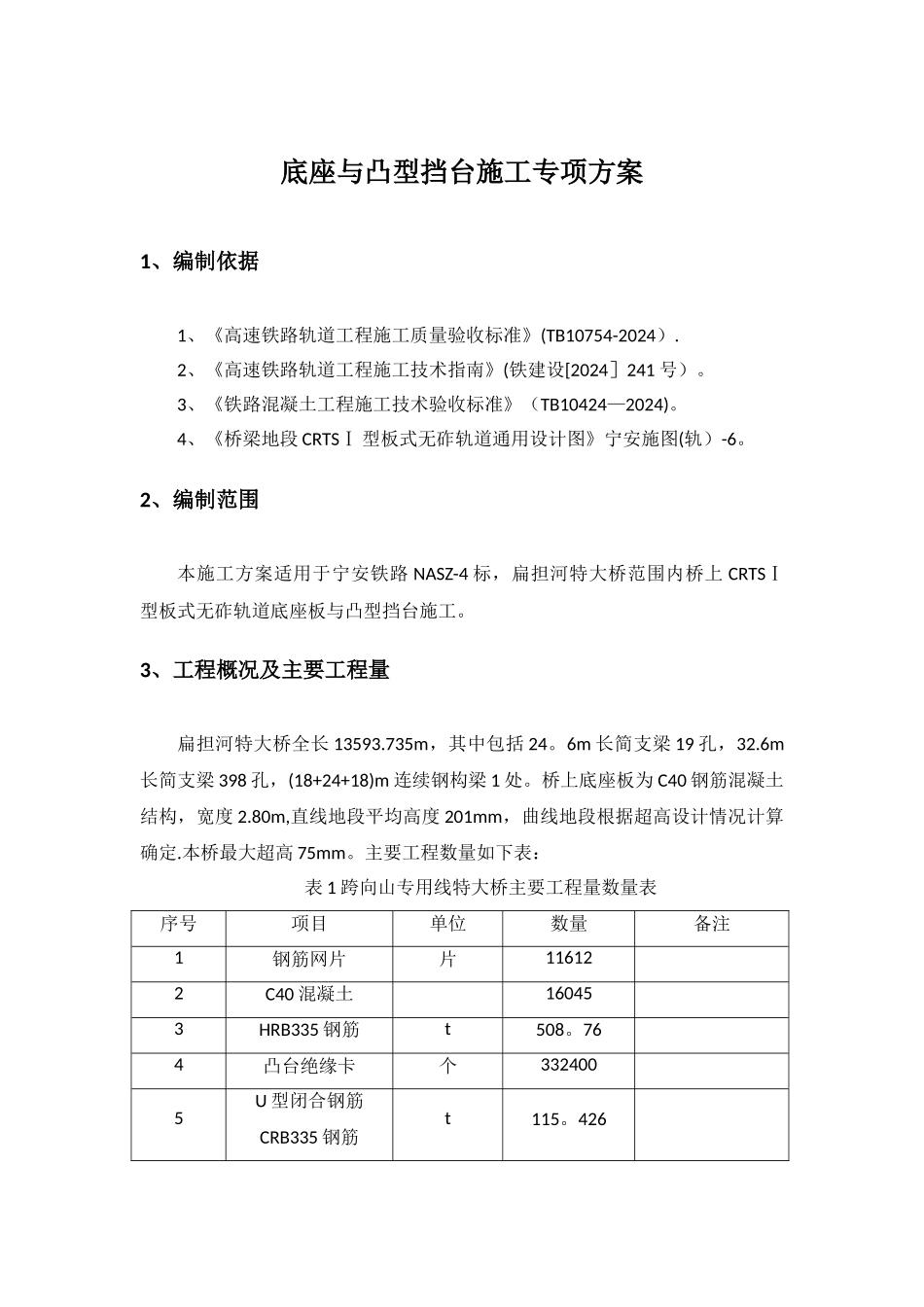

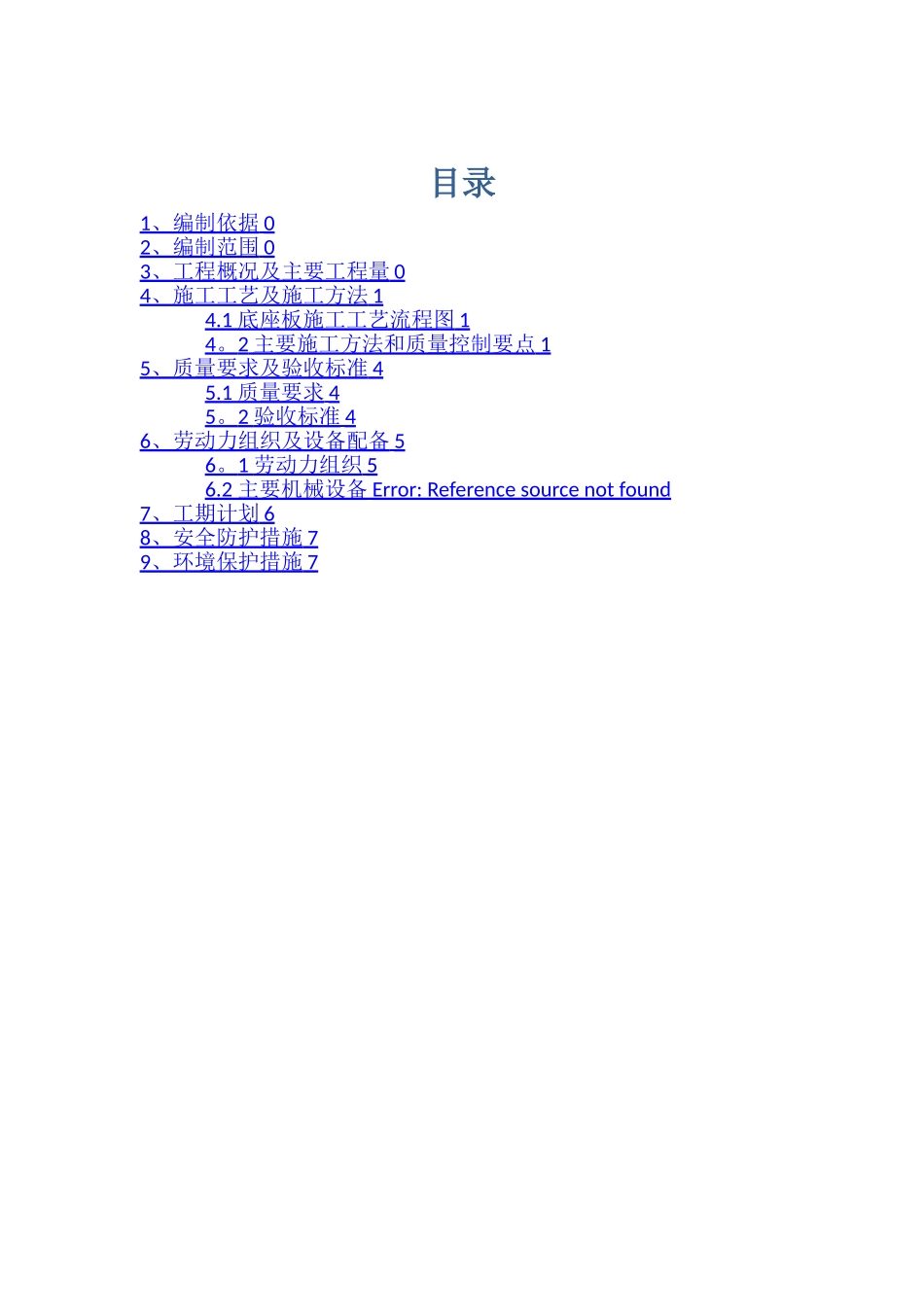

目录1 、编制依据 0 2 、编制范围 0 3 、工程概况及主要工程量 0 4 、施工工艺及施工方法 1 4.1 底座板施工工艺流程图 1 4 。 2 主要施工方法和质量控制要点 1 5 、质量要求及验收标准 4 5.1 质量要求 4 5 。 2 验收标准 4 6 、劳动力组织及设备配备 5 6 。 1 劳动力组织 5 6.2 主要机械设备 Error: Reference source not found 7 、工期计划 6 8 、安全防护措施 7 9 、环境保护措施 7 底座与凸型挡台施工专项方案1、编制依据1、《高速铁路轨道工程施工质量验收标准》(TB10754-2024）.2、《高速铁路轨道工程施工技术指南》(铁建设[2024］241 号）。3、《铁路混凝土工程施工技术验收标准》（TB10424—2024)。4、《桥梁地段 CRTSⅠ 型板式无砟轨道通用设计图》宁安施图(轨）-6。2、编制范围本施工方案适用于宁安铁路 NASZ-4 标，扁担河特大桥范围内桥上 CRTSⅠ型板式无砟轨道底座板与凸型挡台施工。3、工程概况及主要工程量扁担河特大桥全长 13593.735m，其中包括 24。6m 长简支梁 19 孔，32.6m长简支梁 398 孔，(18+24+18)m 连续钢构梁 1 处。桥上底座板为 C40 钢筋混凝土结构，宽度 2.80m,直线地段平均高度 201mm，曲线地段根据超高设计情况计算确定.本桥最大超高 75mm。主要工程数量如下表：表 1 跨向山专用线特大桥主要工程量数量表序号项目单位数量备注1钢筋网片片116122C40 混凝土160453HRB335 钢筋t508。764凸台绝缘卡个3324005U 型闭合钢筋CRB335 钢筋t115。4264、施工工艺及施工方法4.1 底座板施工工艺流程图底座板施工工艺流程图4。2 主要施工方法和质量控制要点4。2。1 施工准备1、施工前熟悉相关设计文件，图纸并复核。2、路基、桥梁、过渡段应有工程质量检验合格资料，下部施工单位提供有关的沉降变形观测资料及评估报告。3、轨道板底座应在 CPⅢ 控制网建立之后开始施工放样，并准备施工中相关测量资料。4.2。2 基底处理1、轨道中线 2.6m 范围内的梁面在梁场预制时已进行拉毛处理，不符合要求时进行凿毛处理.2、混凝土底座范围内的浮渣、碎片、油渍等清除洁净，底座在浇筑前应洒水湿润路基面，并不留积水.3、测量班放点后，根据点位在桥面上弹射控制线：控制线包括:左右侧模版边线，伸缩缝中心线、伸缩缝边线、凸台圆弧线、弹线时需注意凸台方向，弹线时使用墨线，防止雨水等破坏。4.2.3 钢筋加工及安装1、钢筋加工前，应根据施工图编制...
