桥梁粘贴钢板施工方案

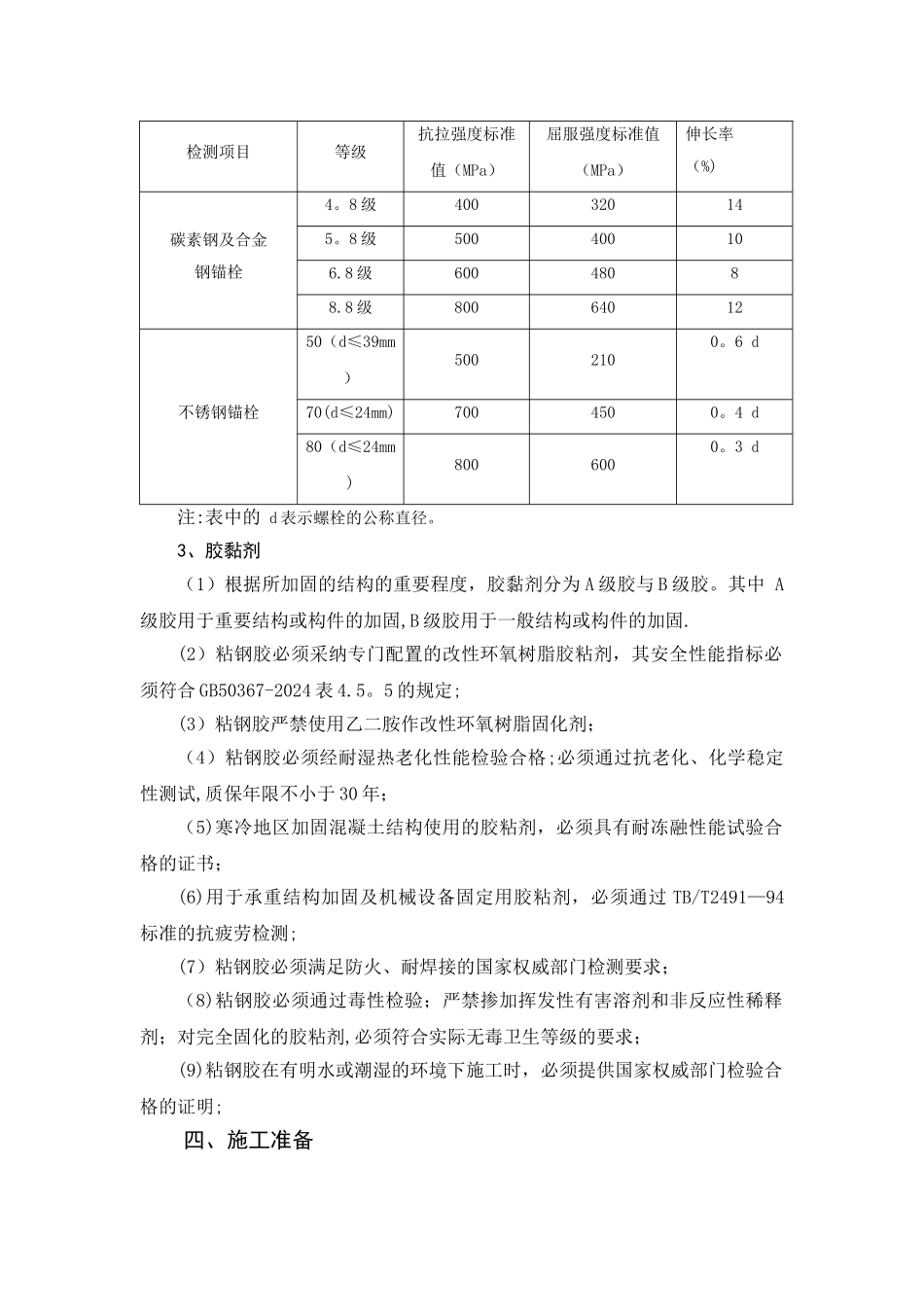

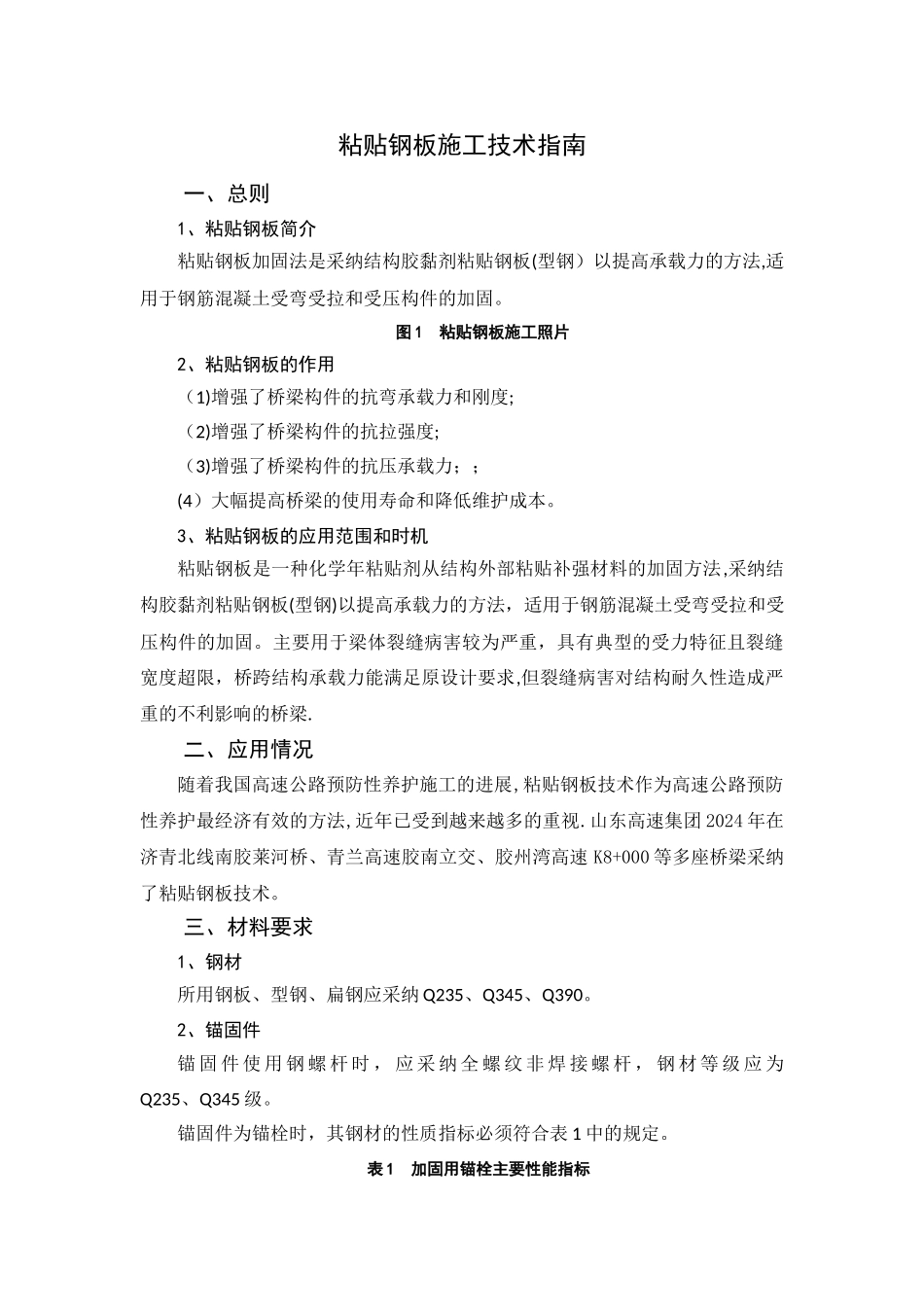

粘贴钢板施工技术指南一、总则1、粘贴钢板简介粘贴钢板加固法是采纳结构胶黏剂粘贴钢板(型钢）以提高承载力的方法,适用于钢筋混凝土受弯受拉和受压构件的加固。图 1 粘贴钢板施工照片2、粘贴钢板的作用（1)增强了桥梁构件的抗弯承载力和刚度;（2)增强了桥梁构件的抗拉强度;（3)增强了桥梁构件的抗压承载力；；(4）大幅提高桥梁的使用寿命和降低维护成本。3、粘贴钢板的应用范围和时机粘贴钢板是一种化学年粘贴剂从结构外部粘贴补强材料的加固方法,采纳结构胶黏剂粘贴钢板(型钢)以提高承载力的方法，适用于钢筋混凝土受弯受拉和受压构件的加固。主要用于梁体裂缝病害较为严重，具有典型的受力特征且裂缝宽度超限，桥跨结构承载力能满足原设计要求,但裂缝病害对结构耐久性造成严重的不利影响的桥梁.二、应用情况随着我国高速公路预防性养护施工的进展,粘贴钢板技术作为高速公路预防性养护最经济有效的方法,近年已受到越来越多的重视.山东高速集团 2024 年在济青北线南胶莱河桥、青兰高速胶南立交、胶州湾高速 K8+000 等多座桥梁采纳了粘贴钢板技术。三、材料要求1、钢材所用钢板、型钢、扁钢应采纳 Q235、Q345、Q390。2、锚固件锚 固 件 使 用 钢 螺 杆 时 ， 应 采 纳 全 螺 纹 非 焊 接 螺 杆 ， 钢 材 等 级 应 为Q235、Q345 级。锚固件为锚栓时，其钢材的性质指标必须符合表 1 中的规定。表 1 加固用锚栓主要性能指标检测项目等级抗拉强度标准值（MPa）屈服强度标准值（MPa）伸长率（%)碳素钢及合金钢锚栓4。8 级400320145。8 级500400106.8 级60048088.8 级80064012不锈钢锚栓50（d≤39mm）5002100。6 d70(d≤24mm)7004500。4 d80（d≤24mm)8006000。3 d注:表中的 d 表示螺栓的公称直径。3、胶黏剂（1）根据所加固的结构的重要程度，胶黏剂分为 A 级胶与 B 级胶。其中 A级胶用于重要结构或构件的加固,B 级胶用于一般结构或构件的加固.(2）粘钢胶必须采纳专门配置的改性环氧树脂胶粘剂，其安全性能指标必须符合 GB50367-2024 表 4.5。5 的规定;(3）粘钢胶严禁使用乙二胺作改性环氧树脂固化剂；（4）粘钢胶必须经耐湿热老化性能检验合格;必须通过抗老化、化学稳定性测试,质保年限不小于 30 年；（5)寒冷地区加固混凝土结构使用的胶粘剂，必须具有耐冻融性能试验合格的证书；(6)用于承重结构加固及机械设备固定用胶粘剂，必须通过 TB/T2491—94标准的抗疲劳检测;(7）粘钢胶必须满足...
